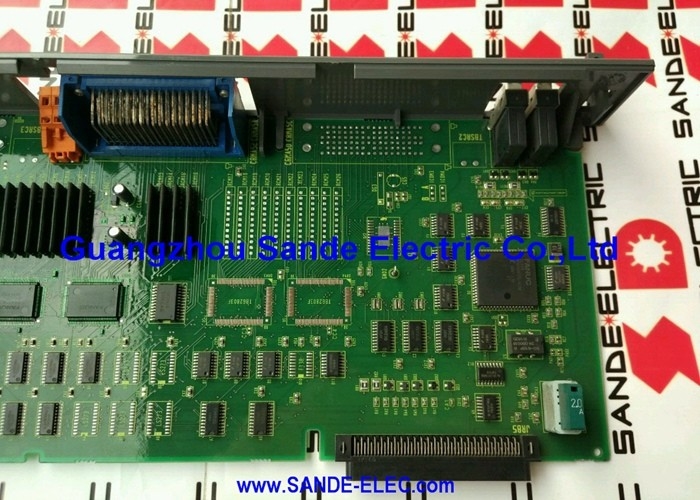

1 PC Fanuc usato A16B-2201-0722 A16B22010722 A16B-22O1-O722 PCB in buone condizioni

A16B-2201-0722 | Scheda CPU principale FANUC serie 20-A: F20/PCB master CNC a 3 assi/controllo 20A e 20MA

FANUC Serie 20-A: la piattaforma CNC F20

La serie FANUC 20 (comunemente scritta F20 o FS-20) è un sistema CNC di fascia media della generazione della serie FANUC 20, posizionato tra le piattaforme compatte della Serie 0 e le piattaforme ad alte specifiche delle Serie 15 e 16. La variante "A" (Serie 20-A) identifica la configurazione hardware di prima generazione della famiglia Serie 20.

La A16B-2201-0722 è la scheda CPU principale, ovvero la scheda madre, del sistema di controllo Serie 20-A. Ogni funzione del CNC scorre attraverso questa scheda:

Esecuzione del programma CNC:La scheda CPU principale elabora i programmi pezzo, esegue l'algoritmo di interpolazione che converte i percorsi utensile programmati in comandi di movimento degli assi coordinati e gestisce la memorizzazione e il recupero dei programmi.

Coordinamento a tre assi:La designazione "3 AXES" conferma l'interpolazione della scheda e la capacità di controllo degli assi, gestendo contemporaneamente tre uscite di comando di servoassi per configurazioni di centri di lavoro o di centri di tornitura (tipicamente X, Y, Z o X, Z più assi relativi al mandrino).

Interfaccia PMC:La scheda CPU principale ospita la funzione PMC (Programmable Machine Controller), il PLC integrato che gestisce la logica della sequenza della macchina utensile, compresi i cambi utensile, il refrigerante e le funzioni del pannello operatore.

Interfaccia CRT/MDI:L'input dell'operatore dalla tastiera MDI e l'output sul display CRT sono gestiti tramite la scheda CPU principale, rendendola il nodo centrale per la comunicazione operatore-macchina.

Specifiche chiave

Serie 20-A nella gerarchia CNC FANUC

La Serie 20 FANUC occupa una posizione specifica nella storia dei prodotti CNC FANUC:

Contesto di generazione:La Serie 20 è stata introdotta come alternativa più capace alla Serie 0 per applicazioni che richiedono capacità dell'asse aggiuntiva o prestazioni di elaborazione, pur rimanendo più economicamente vantaggiosa rispetto ai sistemi Serie 15 o 16 con funzionalità complete.

Applicazioni della macchina:La serie 20MA (variante centro di lavoro del 20-A) serviva centri di lavoro verticali e orizzontali che richiedevano tre assi controllati più il controllo del mandrino: la configurazione standard per la lavorazione a 3 assi di parti prismatiche.

A16B-2201-0722 come PCB principale:La scheda CPU principale è la scheda singola più critica nel rack di controllo Serie 20-A. Un guasto in questo caso disabilita l'intera funzione del CNC. Tutte le altre schede (I/O, assi, display, espansione PMC) dipendono dal funzionamento della scheda CPU principale.

Scenari applicativi

Guasto della scheda CPU serie 20-A:Un centro di lavoro CNC FANUC serie 20-A sviluppa errori a livello di sistema CNC: il CNC non si avvia o produce allarmi a livello di CPU che non possono essere attribuiti a nessun singolo asse o scheda periferica. Il guasto A16B-2201-0722 è identificato come guasto della scheda CPU principale. La sostituzione ripristina la piena funzionalità del CNC.

Ricostruzione del sistema di controllo serie 20MA:Una macchina di produzione che esegue un CNC FANUC serie 20MA viene sottoposta a restauro del sistema di controllo. La scheda CPU principale A16B-2201-0722 viene sostituita nell'ambito della revisione del sistema di controllo.

Domande frequenti

D1: Qual è la relazione tra "Serie 20-A", "F20" e "20MA" nel contesto di A16B-2201-0722?

Tutti questi termini descrivono la stessa generazione CNC o strettamente correlata. "Serie 20" o "F20" è il nome della famiglia di prodotti. "20-A" identifica la revisione hardware specifica (A = prima generazione). "20MA" è la variante applicativa del centro di lavoro della Serie 20-A. La scheda CPU principale A16B-2201-0722 serve la famiglia Serie 20-A, confermata sia per la variante del centro di lavoro standard 20-A che per quella del centro di lavoro 20MA.

D2: Perché A16B-2201-0722 supporta solo 3 assi: può essere utilizzato in una macchina a 4 assi?

La designazione "3 AXES" riflette l'interpolazione degli assi e la capacità di controllo degli assi incorporati in questa specifica configurazione della scheda. Una macchina CNC a 4 assi o con assi superiori richiede una variante della scheda principale diversa o hardware di espansione degli assi aggiuntivo. L'utilizzo di A16B-2201-0722 in una macchina a 4 assi senza la configurazione corretta produce una mancata corrispondenza della configurazione degli assi. Confermare il numero di assi richiesto dalla documentazione elettrica della macchina utensile prima di ordinare.

Q3: La sostituzione di A16B-2201-0722 richiede il backup e il ripristino completo dei dati CNC?

SÌ. La scheda CPU principale è il controller centrale: la sua sostituzione richiede un backup completo di tutti i dati CNC (programmi pezzo, parametri, correttori utensile, ladder PMC) prima che la scheda venga rimossa. Dopo aver installato il ricambio A16B-2201-0722, tutti i dati di backup devono essere ripristinati prima che il CNC possa riprendere il normale funzionamento. Non sostituire mai la scheda CPU principale senza i file di backup aggiornati.

D4: È possibile utilizzare A16B-2201-0722 anche in un CNC FANUC Serie 21?

L'elenco dei servizi per questa scheda lo rileva in relazione ai sistemi CNC sia della Serie 20 che della Serie 21. La Serie 21 è strettamente correlata alla Serie 20 nell'architettura hardware. Il fatto che A16B-2201-0722 funzioni direttamente in una Serie 21 dipende dalla revisione hardware specifica del rack di controllo. Verificare dalla documentazione hardware FANUC Serie 20/Serie 21 applicabile prima di effettuare l'installazione in un sistema Serie 21.

D5: Quali specifici codici di allarme CNC indicano un guasto della scheda CPU principale nella Serie 20-A?

I guasti principali della scheda CPU nei sistemi FANUC Serie 20-A producono in genere: allarmi a livello di sistema che compaiono prima che il CNC completi l'inizializzazione all'accensione (errori di parità ROM/RAM, allarmi del timer watchdog), errori del bus CPU o totale mancata visualizzazione della schermata operatore dopo l'accensione. Questi sono distinti dagli allarmi degli assi (che puntano all'hardware del servo) o dagli allarmi PMC (che puntano agli errori di sequenza). Se il CNC non riesce a raggiungere il display operatore durante l'avvio e non viene identificato alcun guasto della scheda periferica, l'A16B-2201-0722 è l'obiettivo diagnostico principale.
