A16B-2201-0851 Fanuc PLC Used Circuit Board 200w Amplificatore PCB

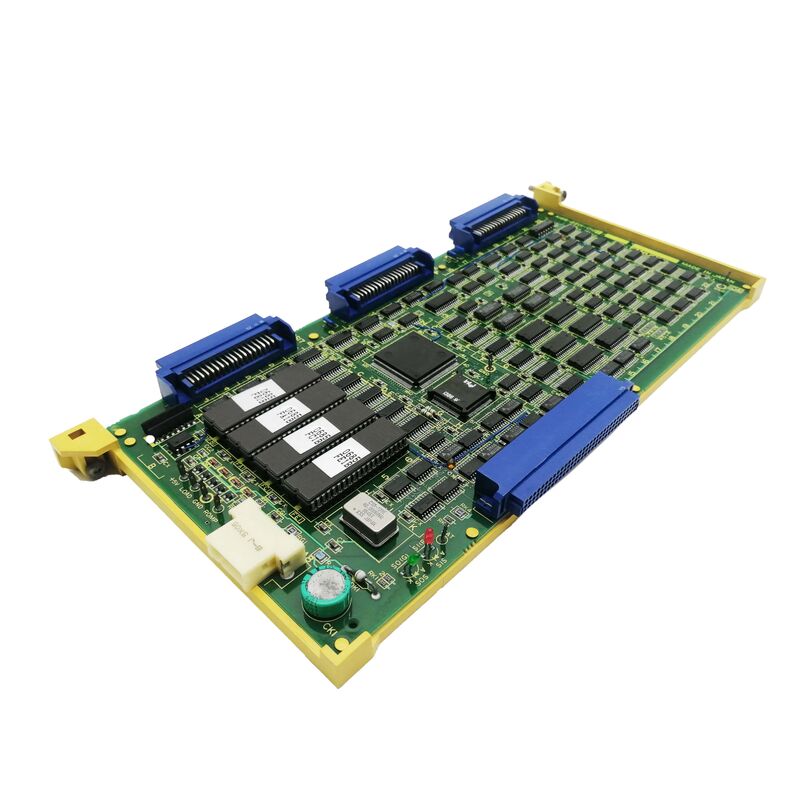

A16B-2201-0851 | Scheda a circuiti stampati FANUC PMC-NB: PCB di controllo macchina CNC F15M/F15T/F15B

Cosa fa il PMC in un sistema CNC FANUC

Le macchine utensili CNC hanno due distinti livelli di controllo che lavorano simultaneamente:

ILCNCgestisce tutti i movimenti degli assi, la velocità del mandrino, l'interpolazione e l'esecuzione del programma in codice G: le funzioni di lavorazione di precisione.

ILPMC(Programmable Machine Control) gestisce tutto il resto: accensione/spegnimento del refrigerante, controllo del trasportatore trucioli, interblocchi delle porte, sequenze di cambio utensile, logica di bloccaggio idraulico, trasferimento pallet, spie e pulsanti del pannello operatore. Il PMC esegue programmi in logica ladder (essenzialmente un PLC integrato nel CNC FANUC) ed esegue indipendentemente dal programma di movimento del CNC.

A16B-2201-0851 è la scheda di controllo della serie PMC-NB che esegue questa logica di sequenza macchina nei sistemi CNC FANUC 15M (centro di lavoro), 15T (centro di tornitura) e 15B.

Informazioni chiave sul prodotto

Serie FANUC 15: varianti di lavorazione, tornitura e tipo B

L'A16B-2201-0851 serve tre varianti CNC della serie FANUC 15:

F15M (Centro di lavoro):Il CNC 15M controlla centri di lavoro verticali, centri di lavoro orizzontali e fresatrici multiasse ad alte prestazioni. Il PMC-NB gestisce la sequenza del cambio utensile, il pallet shuttle, il bloccaggio degli assi, la gestione del refrigerante e la logica del pannello operatore.

F15T (Centro di tornitura):Il CNC 15T controlla centri di tornitura e torni. Le funzioni PMC-NB includono il controllo della contropunta e della lunetta, interfacce dell'alimentatore barra, sequenze di raccolta pezzi e logica di bloccaggio mandrino/pinza.

F15B:Una variante della piattaforma della serie 15, supportata anche dalla stessa scheda PMC-NB A16B-2201-0851.

Scenari applicativi

Diagnosi dei guasti del cambio utensile:Un centro di lavoro con CNC FANUC 15M sviluppa un allarme di timeout del cambio utensile casuale. L'allarme si verifica nella sequenza di esecuzione del cambio utensile del PMC. Dopo aver escluso le cause meccaniche, la scheda PMC-NB viene identificata come fonte del guasto. La sostituzione di A16B-2201-0851 ripristina l'esecuzione affidabile del cambio utensile.

Riparazione e restauro CNC:È in corso il ripristino di un sistema CNC FANUC 15T dopo un evento di interruzione dell'alimentazione. Vengono ispezionate più schede. La scheda PMC-NB risulta non riuscita e viene sostituita con A16B-2201-0851. Dopo il ricaricamento del programma PMC e la verifica della sequenza macchina, il tornio ritorna in produzione.

Scorta di riserva preventiva:Un impianto di produzione che utilizza diversi CNC FANUC serie 15 mantiene un A16B-2201-0851 come ricambio critico, consentendo una risposta rapida a un guasto della scheda PMC senza tempi di fermo macchina prolungati.

Domande frequenti

D1: Cosa succede al programma PMC quando viene sostituito l'A16B-2201-0851?

Il programma ladder PMC è archiviato nella memoria non volatile all'interno del sistema CNC. Nella maggior parte delle configurazioni della serie 15, il programma viene conservato nella memoria del CNC indipendentemente dalla scheda PMC stessa. Dopo aver sostituito A16B-2201-0851, il programma PMC viene generalmente ricaricato da un nastro di backup, un trasferimento RS-232 o un dispositivo I/O. Confermare sempre che esista un backup valido del programma PMC prima di sostituire la scheda e verificare il funzionamento del programma PMC attraverso un test della sequenza completa della macchina dopo l'installazione.

D2: Qual è il significato della designazione "W/O CAP" per A16B-2201-0851?

"W/O CAP" significa che la scheda viene fornita senza il condensatore di backup della batteria. Alcune varianti della scheda PMC-NB includono un condensatore integrato per conservare il contenuto della memoria SRAM durante brevi interruzioni di alimentazione. La variante W/O CAP si basa sulla batteria di backup del sistema o su una disposizione di memoria alternativa per la conservazione del programma durante lo spegnimento. Quando si sostituisce una scheda esistente, abbinare la configurazione della scheda originale (SENZA CAP o con condensatore) per mantenere il design di conservazione della memoria del sistema.

D3: È possibile utilizzare A16B-2201-0851 con tutti i modelli della serie FANUC 15?

A16B-2201-0851 è confermato per FANUC 15M, 15T e 15B. Altre varianti della serie 15, come 15MA o 15TA, possono utilizzare la stessa scheda PMC o una diversa, a seconda della specifica configurazione del CNC e della versione del software. Prima di montare l'A16B-2201-0851 in un sistema, verificare che il modello CNC di destinazione sia 15M, 15T o 15B e verificare che la revisione della scheda corrisponda alla versione hardware PMC-NB prevista per il CNC installato.

Q4: La scheda PMC-NB può essere riparata o è sempre necessaria la sostituzione?

La riparazione PCB a livello di componente è tecnicamente possibile per A16B-2201-0851. Le società di servizi CNC FANUC offrono riparazioni a livello di scheda utilizzando qualità di componenti originali o equivalenti. La riparazione è un'opzione praticabile quando non è disponibile una scheda sostitutiva diretta confermata. Per le macchine critiche per la produzione, la riparazione della scheda da parte di uno specialista di riparazione FANUC qualificato rappresenta un'alternativa accettabile alla sostituzione, a condizione che la scheda riparata venga sottoposta a test funzionali prima della reinstallazione.

D5: Dove si trova l'A16B-2201-0851 nell'armadietto del CNC?

Negli armadi CNC FANUC serie 15, la scheda PMC-NB viene installata nell'unità di controllo principale, il gruppo montato su rack contenente la scheda CPU, le schede di controllo degli assi e altre schede CNC. La posizione della scheda all'interno del rack dipende dalla configurazione specifica dell'armadio della serie 15 e dal numero totale di schede del sistema. Fare riferimento al Manuale hardware FANUC 15M/15T/15B per la mappa di assegnazione degli slot specifica del sistema installato prima di rimuovere o sostituire A16B-2201-0851.
