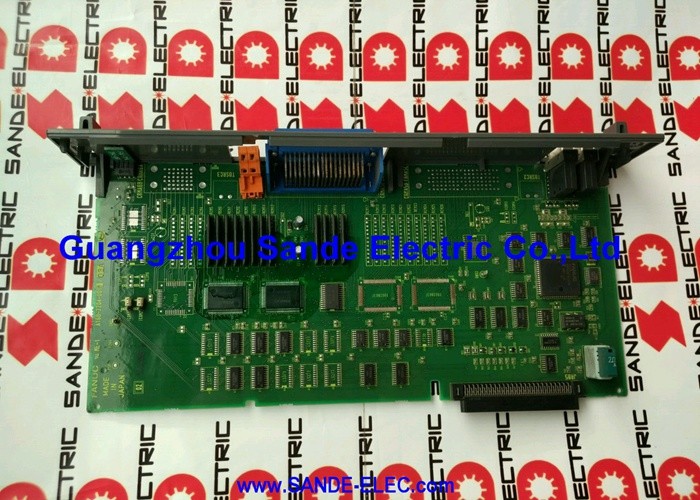

A16B-2201-0890 ∙ FANUC Genius Controllo remoto I/O PCB ∙ RJ / RJ-2 Robot Controller / Interfaccia Ethernet industriale

Genius I/O ∆ Architettura distribuita di I/O dei robot

L'A16B-2201-0890 è il PCB di controllo remoto I/O Genius montato nei controller robot RJ e RJ-2 di FANUC. The Genius I/O system is a serial fieldbus architecture developed within the GE Fanuc automation platform — enabling distributed I/O nodes to communicate with the robot controller over a dedicated serial bus rather than through direct hardwired connections.

In applicazioni per celle di robot, l'architettura I/O Genius consente di posizionare i nodi I/O vicino ai sensori e agli attuatori effettivi in tutta la cella del robotalla recinzione di sicurezza, o presso le stazioni remote di interfaccia della macchina, comunicando con il controllore del robot tramite un singolo cavo di bus di campo seriale.Questo riduce significativamente il numero complessivo di cavi nella cella rispetto al cablaggio diretto punto-punto.

Informazioni chiave sul prodotto

Interfaccia Ethernet industriale

L'interfaccia Ethernet dell'A16B-2201-0890 estende la connettività del controller robot oltre il bus seriale Genius aggiungendo una porta Ethernet industriale per la comunicazione con sistemi di livello superiore:

Integrazione delle reti di impianti:La porta Ethernet consente al controller robot RJ/RJ-2 di partecipare alla rete Ethernet industriale della fabbrica, consentendo il monitoraggio remoto, la raccolta di dati,e integrazione con i sistemi di gestione della produzione.

Comunicazione con il controllore cellulare:In celle multi-robot o linee di produzione in cui un controllore di cella coordina più robot e macchine utensili,l'interfaccia Ethernet fornisce il percorso di comunicazione tra il robot FANUC e il controller della cella.

Programmazione e monitoraggio a distanza:La connettività Ethernet consente lo sviluppo di programmi fuori robot, il trasferimento di programmi robot da e verso il controller e il monitoraggio remoto dello stato del robot dalle postazioni di lavoro di ingegneria.

Scenari di applicazione

Errore di I/O del robot RJ-2 Genius:Un controllore robot FANUC RJ-2 sviluppa difetti di comunicazione del bus Genius: i nodi di I/O remoti perdono la comunicazione e il robot non è in grado di leggere o controllare I/O esterni.L'A16B-2201-0890 è identificato come il guasto della scheda di controllo Genius- La sostituzione ripristina la comunicazione del bus di distribuzione.

Errore di interfaccia Ethernet sul robot RJ:Una cella di robot FANUC RJ perde la connettività di rete Ethernet.L'interfaccia Ethernet dell'A16B-2201-0890 è identificata come il guasto.

Domande frequenti

D1: Cos'è il bus I/O Genius e perché è stato utilizzato nelle celle del robot FANUC?

Genius I/O è un sistema di bus di campo seriale della piattaforma di automazione GE Fanuc.con ogni nodo che legge i sensori locali e guida gli attuatori locali. L'approccio del bus seriale riduce le corse del cavo dal controller del robot ai periferici cellulari invece di eseguire fili individuali per ogni punto I/O, un singolo cavo bus serve più nodi.Questo semplifica il cablaggio della cella, riduce le probabilità di errori di cablaggio e rende la sostituzione dei nodi semplice.

D2: Quali allarmi robot indicano un guasto A16B-2201-0890 contro un guasto di nodo del bus Genius?

Gli errori di comunicazione del bus genio sul controller RJ/RJ-2 vengono visualizzati come allarmi di errore del bus che identificano l'indirizzo specifico del nodo che ha fallito.il guasto è probabile nell'hardware del nodo o nel cablaggio del bus in quella posizioneSe tutti i nodi del bus Genius falliscono contemporaneamente, il difetto è nella scheda di controllo A16B-2201-0890 il dispositivo master sul bus Genius all'interno del controller.La perdita di connettività Ethernet accanto ai guasti del bus indica l'A16B-2201-0890 in quanto entrambe le interfacce risiedono su questa scheda.

D3: La sostituzione di A16B-2201-0890 incide sul programma o sulla configurazione I/O del robot?

I dati del programma del robot (programmi di insegnamento, variabili di sistema, dati di masterizzazione) risiedono nella memoria SRAM principale del controllore del robot separata dalla scheda I/O Genius.La sostituzione di A16B-2201-0890 non pregiudica i programmi memorizzatiTuttavia, gli indirizzi dei nodi del bus Genius e le impostazioni degli indirizzi IP Ethernet configurati su questa scheda potrebbero dover essere reinseriti dal backup.Assicurarsi che i backup della configurazione corrente siano disponibili prima di sostituire la scheda.

D4: L'A16B-2201-0890 è specifico per il RJ-2, o si adatta anche al controller RJ originale?

La descrizione della scheda conferma la compatibilità RJ/RJ-2 ̇ sia la RJ originale che la RJ2 sono elencate come piattaforme compatibili.Confirmare dall'identificazione del modello del controller installato e dalla posizione installata della scheda prima di ordinare la sostituzione.

D5: Quali precauzioni ESD si applicano quando si manipola A16B-2201-0890?

Mantenere in imballaggio antistatico. Power down the robot controller completely using the controller's power-off sequence before accessing internal boards — follow the applicable FANUC R-J or R-J2 controller maintenance manual procedures for safe board access.
