| Luogo di origine | Giappone |
| Marca | FANUC |
| Certificazione | CE ROHS |
| Numero di modello | A16B-2202-0421 |

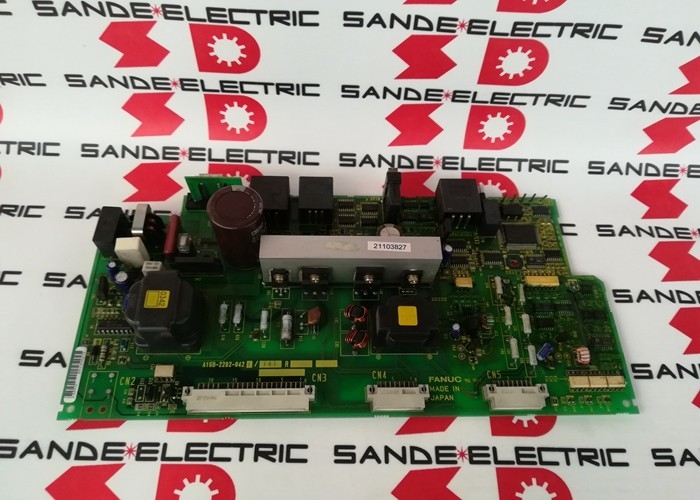

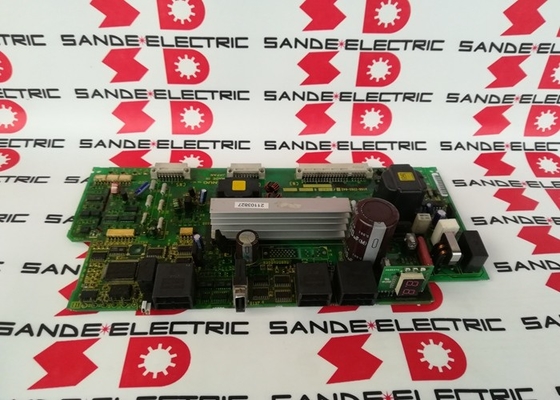

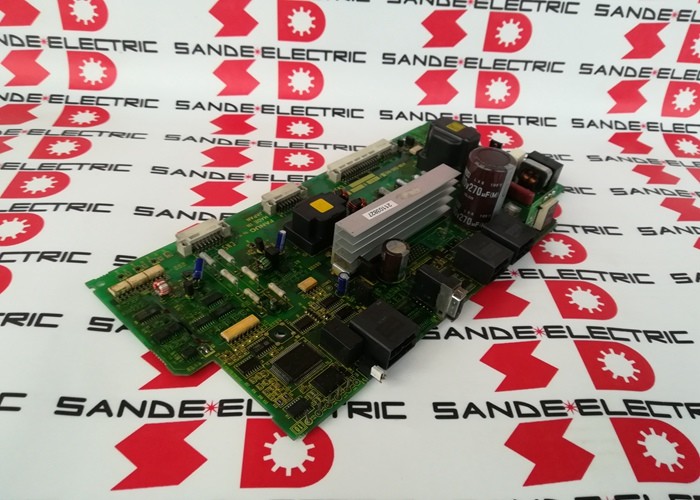

La FANUC A16B-2202-0421 è la scheda di cablaggio per la serie Alpha PSM (Power Supply Module) FANUC A06B-6087 — il componente che determina la quantità di potenza elettrica disponibile per gli azionamenti servo e mandrino in un quadro di azionamento di una macchina utensile CNC FANUC.
Tutto il resto nel sistema di azionamento dipende dal corretto funzionamento del PSM: i moduli amplificatori servo non possono commutare la corrente del motore senza tensione sul bus DC e l'amplificatore mandrino non può azionare il mandrino. Il PSM è veramente il fondamento del sistema di azionamento e la scheda di cablaggio A16B-2202-0421 è il cuore di conversione della potenza del PSM.
La famiglia PSM A06B-6087 copre i moduli di alimentazione della generazione Alpha da 15 kW a 55 kW di potenza continua (i suffissi "15" fino a "55" indicano le potenze nominali in kilowatt).
Questa gamma — PSM-15 fino a PSM-55 — copre la maggior parte delle macchine utensili CNC di produzione costruite negli anni '90 e 2000, da torni compatti a 2 assi a grandi centri di lavoro a 5 assi con più assi servo ad alta potenza più un potente motore mandrino.
La scheda di cablaggio comune in questa gamma è la A16B-2202-0421, che la rende una delle schede più ampiamente applicabili nell'ecosistema di assistenza degli azionamenti Alpha.
Il design di rigenerazione della potenza del PSM A06B-6087 è una caratteristica ingegneristica notevole.
Quando i motori servo decelerano — fermando una tavola pesante o un asse in rapido movimento — l'energia cinetica immagazzinata in quella massa in movimento deve andare da qualche parte.
In un alimentatore di tipo resistivo, questa energia viene dissipata sotto forma di calore in un resistore di frenatura. Nel design del PSM rigenerativo che utilizza la scheda di cablaggio A16B-2202-0421, gli amplificatori servo restituiscono questa energia attraverso il bus DC al PSM, che la inverte e la reimmette nella rete AC.
Il risultato è un sistema di azionamento più efficiente dal punto di vista energetico e l'eliminazione del carico termico dai resistori di frenatura — importante nei quadri con raffreddamento limitato.
| Parametro | Valore |
|---|---|
| Gamma PSM compatibile | PSM-15 fino a PSM-55 (serie A06B-6087) |
| Tensione di ingresso | 200–240VAC, trifase |
| Tipo di rigenerazione | Rigenerazione di potenza (restituisce energia alla rete) |
| Revisione | Utilizzato dalla Revisione 05D in poi |
| Serie | A16B-2202 |
| Stato | Dismesso — ricambio disponibile |
| Origine | Giappone |
All'interno dei moduli A06B-6087-H115 (PSM-15) a H155 (PSM-55), la scheda di cablaggio A16B-2202-0421 gestisce la conversione fisica della potenza. I circuiti principali della scheda includono:
Ponte raddrizzatore trifase: Converte l'ingresso di rete trifase 200–240VAC in DC grezzo.
I diodi raddrizzatori o i tiristori in questa fase devono resistere alla piena tensione linea-linea e alle richieste di corrente di picco del motore dell'intero sistema di azionamento collegato.
Circuito di precarica: Quando il PSM si accende, i condensatori del bus DC nel sistema di azionamento sono inizialmente scarichi.
Caricarli direttamente produrrebbe una corrente di spunto molto elevata. Il circuito di precarica — una disposizione di resistore e contattore di bypass sulla scheda di cablaggio — limita la corrente di carica durante l'accensione, quindi bypassa il resistore una volta che i condensatori sono carichi alla tensione operativa.
Il contattore magnetico (MCC) si chiude quindi per collegare la piena alimentazione di rete e il PSM entra in funzionamento normale.
Stadio inverter rigenerativo: Il circuito di rigenerazione della potenza preleva la corrente rigenerativa dal bus DC (generata dalla decelerazione degli assi servo) e la riconverte in AC per il ritorno alla rete. Ciò comporta uno stadio inverter controllato che deve essere sincronizzato con la frequenza e la fase della rete.
Distribuzione del bus DC: La tensione regolata del bus DC (nominalmente 300V DC per ingresso 200VAC) viene distribuita tramite barre di distribuzione a tutti i moduli SVM e SPM collegati nel rack di azionamento.
La scheda di cablaggio fornisce i punti di connessione del bus e il percorso di corrente per questa distribuzione.
La A16B-2202-0421 è specificata dalla Revisione 05D in poi per i moduli PSM A06B-6087. Le revisioni precedenti (04C e precedenti) utilizzavano la scheda di cablaggio A16B-2202-0420. Il confine di revisione a 05D/04C rappresenta un aggiornamento hardware nel modulo PSM — la scheda di cablaggio aggiornata (A16B-2202-0421) ha introdotto miglioramenti ai circuiti di conversione della potenza rispetto alla precedente -0420.
Quando si acquista un ricambio, la revisione del modulo PSM determina quale scheda di cablaggio è corretta.
L'installazione di una scheda dell'era Revision 04C in un alloggiamento PSM Revision 05D o successivo produrrebbe un'incompatibilità nei connettori di interfaccia o nella configurazione del circuito.
Verificare sempre la marcatura di revisione del modulo PSM rispetto alla specifica della scheda di cablaggio prima di ordinare.
La scheda di cablaggio A16B-2202-0421, come tutte le schede di cablaggio PSM, opera in un ambiente ad alta tensione. Il bus DC che questa scheda aiuta a mantenere funziona a circa 300V DC in condizioni operative normali — una tensione letale.
Anche dopo che l'alimentazione di rete è stata scollegata, i condensatori del bus DC (nel PSM e nei moduli SVM/SPM collegati) mantengono questa carica per diversi minuti.
Qualsiasi lavoro che comporti la rimozione o l'ispezione della scheda di cablaggio A16B-2202-0421 deve iniziare con un periodo di attesa minimo dopo la disconnessione dell'alimentazione principale — in genere il manuale di manutenzione del PSM specifica 10–15 minuti — prima che la tensione del bus DC possa essere considerata sicura.
Durante questo periodo, il LED "CHARGE" sul pannello frontale del PSM dovrebbe spegnersi, confermando la scarica dei condensatori. La misurazione diretta della tensione del bus DC con un voltmetro adeguatamente calibrato prima di toccare qualsiasi componente interno fornisce la conferma definitiva.
D1: Il PSM mostra un codice LED di stato che indica un guasto. Come si collega il guasto della scheda di cablaggio a codici di allarme specifici?
Il display a LED del PSM (tipicamente un display a 7 segmenti a 2 cifre) mostra codici diagnostici che identificano quale sottosistema all'interno del PSM è guasto. I codici relativi a sovratensione o sottotensione del bus DC, guasto del circuito principale o guasto del circuito di precarica implicano direttamente i circuiti di conversione della potenza della scheda di cablaggio.
I codici relativi alla comunicazione FSSB o al guasto dell'alimentazione di controllo implicano tipicamente la scheda di controllo compagna piuttosto che la scheda di cablaggio.
Il manuale di manutenzione della serie Alpha fornisce la tabella completa di interpretazione dei codici LED — verificare sempre il codice di allarme specifico prima di determinare quale scheda è guasta.
D2: La A16B-2202-0421 di un PSM-26 può essere utilizzata in un PSM-37?
La A16B-2202-0421 è elencata come scheda di cablaggio comune per PSM-15 fino a PSM-55, che include sia il PSM-26 che il PSM-37. Se entrambi i moduli sono della stessa generazione di revisione (05D o successiva), la scheda di cablaggio è fisicamente ed elettricamente lo stesso componente e può essere utilizzata in modo intercambiabile tra questi modelli.
Tuttavia, il design termico completo dell'unità PSM e l'installazione nel quadro sono dimensionati per la potenza specifica di ciascun modello — verificare sempre il requisito di potenza totale in kW del sistema di azionamento della macchina rispetto alla capacità nominale del modello PSM quando si sostituisce l'intero modulo.
D3: Il PSM mostra un guasto del LED "CHARGE" e il bus DC non raggiunge mai la tensione operativa. È la scheda di cablaggio?
Un guasto in cui il bus DC non si carica correttamente è un forte indicatore di un problema nel circuito di precarica o nello stadio raddrizzatore della scheda di cablaggio. Le cause comuni includono: un resistore di precarica bruciato (che fa sì che il bus non si carichi affatto o si carichi molto lentamente), un circuito driver del contattore di bypass guasto (che impedisce al resistore di essere bypassato dopo la carica iniziale) o diodi raddrizzatori guasti (che producono un bus DC parziale o nullo).
Prima di concludere che la scheda di cablaggio è guasta, verificare che la tensione AC in ingresso sia entro le specifiche e che i fusibili di linea AC siano intatti — questi controlli esterni richiedono pochi minuti ed eliminano le cause più comuni di guasto del bus DC.
D4: Qual è la relazione tra la scheda di cablaggio A16B-2202-0421 e il reattore AC raccomandato?
Per il PSM-15 (A06B-6087-H115), il reattore AC raccomandato è A81L-0001-0123. I reattori AC sono componenti esterni installati a monte del PSM nel cablaggio del quadro — riducono le correnti armoniche assorbite dal raddrizzatore del PSM dalla rete e limitano la velocità della corrente di spunto.
Il reattore non fa parte della scheda di cablaggio stessa ma funziona in congiunzione con essa. I reattori dovrebbero essere sempre presenti per le installazioni PSM, e la loro assenza o un rating errato possono causare un maggiore stress sui componenti raddrizzatori della scheda di cablaggio, potenzialmente accelerando il guasto.
D5: La scheda di cablaggio PSM appare fisicamente danneggiata nel punto di connessione del bus DC. Può essere riparata a livello di componente?
Danni fisici nei punti di connessione del bus DC — connessioni della barra di distribuzione carbonizzate o bruciate, tracce di rame danneggiate o componenti che trasportano corrente guasti nel percorso del bus — a volte possono essere riparati a livello di componente da strutture di riparazione specializzate FANUC con capacità di saldatura ad alta corrente e sostituzione della barra di distribuzione.
Tuttavia, le implicazioni di sicurezza di una riparazione di una connessione bus ad alta corrente richiedono che qualsiasi scheda riparata venga testata a fondo sotto pieno carico prima di essere rimessa in servizio.
Per le schede di cablaggio PSM, le unità di scambio testate da fornitori specializzati sono spesso la soluzione più affidabile ed economica rispetto alla riparazione interna a livello di componente, in particolare quando l'entità del danno è incerta.
