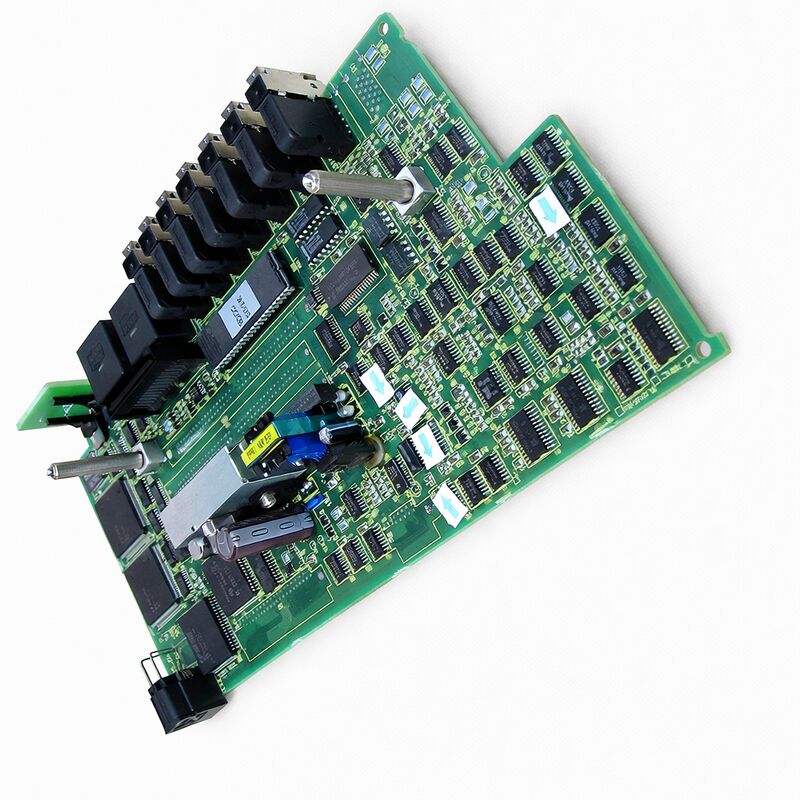

FANUC PC BOARD A16B-2202-0430 A16B22020430 A16B-22O2-O43O utilizzato

FANUC A16B-2202-0430

Pannello di controllo Alpha SPM per unità di propulsione FANUC Alpha

Descrizione principale

IlFANUC A16B-2202-0430è ampiamente descritto nelle liste delle parti come unpannello di controllo superiore Alpha SPMper ilFANUC Alfa Drive Unit.

La documentazione di manutenzione di FANUC collega anche questo numero di schedaFabbricazione di circuiti stampati di controllo SPMutilizzato nei moduli di amplificatore a fusione alfa, dove appare come un vecchio disegno/numero di riferimento associato alla specifica del PCB di controllo per alcune varianti SPM.

Ciò conferisce all'A16B-2202-0430 una posizione tecnica chiara: appartiene allo strato di controllo spindle-amplificatore, non a un PLC o a un display di uso generale.

In ambienti di riparazione, schede come questa sono importanti perché i problemi di spindle-drive sono spesso riconducibili alla sezione di controllo dell'amplificatore e il testo di manutenzione di FANUC include esplicitamente ilFabbricazione di circuiti stampati di controllo SPMcome punto di ricambio in caso di guasti di fusione o di controllo correlati.

Ciò rende la parte particolarmente rilevante per la riparazione di amplificatori a fusione Alpha, programmi di scambio di schede e supporto di servizio per sistemi di azionamento FANUC legacy.

Tabella dei parametri

Applicazioni

IlA16B-2202-0430è più adatto aRiparazione e manutenzione di amplificatori a fusione alfaquando la sezione di controllo del mandrino richiede la sostituzione a livello della scheda.

Le applicazioni tipiche sono:

• Riparazione dell'amplificatore a fusione FANUC Alpha
• Sostituzione della scheda di comando SPM
• Ristrutturazione dell'azionamento a bordo
• Manutenzione dell'unità Legacy Alpha
• Riparazione e manutenzione di ricambi per sistemi di controllo dei mandrini

Nota di servizio

Quando si esegue la manutenzione dell'A16B-2202-0430, gli ingegneri dovrebbero ispezionare l'ambiente dell'amplificatore a fusione completa piuttosto che concentrarsi solo sulla scheda di controllo.circuiti circostanti, e possibili problemi di fase di alimentazione devono essere verificati prima della sostituzione.

Dopo l'installazione, la riparazione deve essere verificata confermando il comportamento stabile del controllo del mandrino, la normale risposta dell'amplificatore e il corretto funzionamento della macchina in condizioni di funzionamento di routine.Per sistemi a fusi ad alto valore, questo approccio strutturato è generalmente più affidabile della sostituzione delle schede con tentativi ed errori.

Domande frequenti

D1: A cosa serve l'A16B-2202-0430?
È utilizzato comePannello di controllo SPM alfanell'ambiente dell'amplificatore a fusione FANUC Alpha.

Le descrizioni dei venditori pubblici lo definiscono una scheda di controllo Alpha SPM top, e la documentazione di manutenzione FANUC lo lega alla scheda di circuito stampato di controllo SPM.

D2: Questa scheda fa parte dell'amplificatore a fusione piuttosto che della scheda principale CNC?
Sì, la documentazione disponibile e le descrizioni del prodotto lo collocano nelAmplificatore SPM/spindlesezione, non nel livello centrale della scheda madre CNC.

Tale distinzione è importante perché le schede di controllo a fusione svolgono una funzione molto diversa da quella del pannello di controllo o delle schede di controllo della CPU principale.

D3: Perché questa scheda è importante nei lavori di riparazione dell'azionamento?
Perché l'amplificatore a fusione dipende dal suo PCB di controllo per una corretta gestione dei comandi e un comportamento stabile dell'azionamento.

Il testo di manutenzione di FANUC menziona specificamente la sostituzione delFabbricazione di circuiti stampati di controllo SPMin determinate condizioni di guasto, il che lo rende un vero articolo di servizio piuttosto che un numero di cartone solo di catalogo.

D4: Cosa devono verificare gli ingegneri prima di sostituire A16B-2202-0430?
Dovrebbero confermare il numero esatto del pezzo, verificare il modello dell'amplificatore Alfa, ispezionare il connettore e le condizioni del cavo,e distinguere tra un guasto della scheda e un amplificatore più ampio o problema lato motore.

Questa è una buona pratica ingegneristica, ed è particolarmente rilevante perché il materiale di manutenzione elenca i percorsi di risoluzione dei problemi sia a livello di scheda che a livello di amplificatore.

D5: Perché l'esatta identificazione della parte è fondamentale per questa scheda?
Le schede di controllo degli amplificatori a fusione sono strettamente legate a specifiche famiglie di azionamenti e specifiche PCB.

Dato che la documentazione di manutenzione e le liste dei rivenditori identificano A16B-2202-0430 come riferimento della scheda di controllo Alpha SPM,usare il modello corretto è il modo più sicuro per mantenere la compatibilità durante la riparazione.
