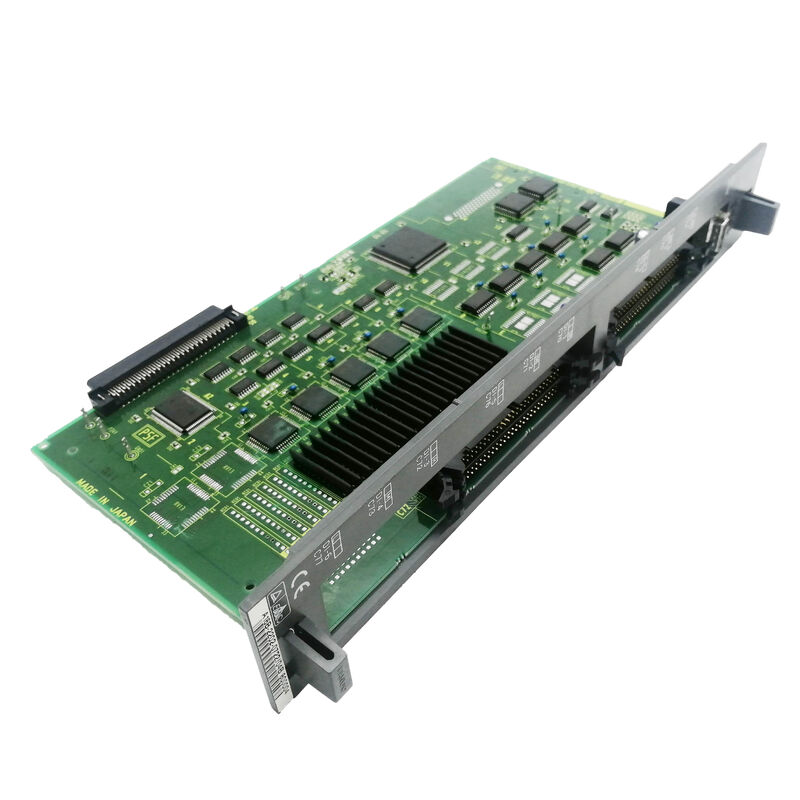

A16B-2202-0435 ∙ FANUC Alpha SPM Control Card ∙ Serie A06B-6088 / SPM-15 a SPM-55 / 043x Famiglia di schede di controllo

A06B-6088 La serie SPM Core Alpha

L'A06B-6088 è la famiglia di moduli di alimentazione a fusione della serie Alpha di FANUC, la serie di amplificatori a fusione presente su migliaia di macchine utensili CNC costruite durante l'era Alpha.Le sue sei potenze coprono un'ampia gamma di motori a fusione:

Tutti i moduli di questa gamma utilizzano la stessa scheda di controllo.

Informazioni chiave sul prodotto

Compatibilità software e motore

CNC Electronics osserva che i moduli della serie A06B-6088 SPM sono dotati del suffisso #H50x che denota diversi software: vale a dire #H500, #H501 e #H508." Queste varianti del software determinano quale famiglia di motori spindle il modulo può guidare:

• H500: Compatibilità standard del motore
• H501: Compatibilità estesa o alternativa del motore
• H508: Varianti di motore aggiuntive

Al momento dell'approvvigionamento A16B-2202-0435, verificare dalla targhetta del modulo di fusione installato quale versione del software #H50x è montata e confermare che la scheda di ricambio è dotata di software compatibile.

Scenari di applicazione

Errore della scheda di controllo del modulo di fusione SPM-22:Un FANUC Alpha SPM-22 (A06B-6088-H222) presenta un guasto nella regolazione della velocità dello spinello il spinello funziona ma a velocità errata senza rispondere ai comandi CNC.La scheda di controllo A16B-2202-0435 è identificata come il difettoLa sostituzione con una versione software corrispondente ripristina la regolazione della velocità.

sostituzione della scheda di controllo SPM-30:Il modulo a fusione di 30 kW di un grande centro di lavorazione richiede una scheda di controllo.L'A16B-2202-0435 serve lo SPM-30 (A06B-6088-H230) allo stesso modo delle classifiche SPM più piccole. La stessa scheda di controllo gestisce il modulo da 30 kW.

Domande frequenti

D1: L'A16B-2202-0435 è direttamente intercambiabile con l'A16B-2202-0432?

Entrambi sono della famiglia A16B-2202-043x e servono la posizione della scheda di controllo della serie A06B-6088 SPM.la versione specifica del software su ciascuna scheda può differire e la versione del software determina la compatibilità del motore. Prima di sostituire A16B-2202-0432 con A16B-2202-0435 (o viceversa), verificare che entrambe le schede siano dotate della stessa variante software (#H500, #H501 o #H508) del modulo a mandrino installato.

D2: Quali schede interne si trovano all'interno di un tipico modulo A06B-6088 SPM accanto all'A16B-2202-0435?

Un modulo tipico A06B-6088 SPM contiene:

• Cartella di controllo: A16B-2202-043x (o A16B-2203-033x)
• PCB di potenza/tabella di base: da A20B-1006-0480 a A20B-1006-0690 (varia a seconda della potenza nominale)
• Disegno di tiro: A20B-2902-039x (azionamento IGBT)
• Tabella di segnalazione aggiuntiva: A16B-2203-0332 in alcune configurazioni

D3: Quali codici di allarme del fusibile CNC indicano che la scheda di controllo A16B-2202-0435 ha fallito?

allarmi di fusione SP07 (diviazione di velocità), SP08 (errore di comunicazione seriale del fusione), SP24/SP25 (allarme IPM da comandi di azionamento di cancello non corretti),e SP30/SP41 (errore di velocità) possono derivare da errori della scheda di controllo. Eliminare le cause esterne (motore, codificatore, cablaggio) prima di concludere che la scheda di controllo ha fallito.

D4: La sostituzione dell'A16B-2202-0435 richiede modifiche dei parametri?

No. I parametri del mandrino sono memorizzati nella memoria principale del CNC. Dopo aver montato la scheda di controllo di sostituzione, il CNC ricarica automaticamente i parametri del mandrino attraverso il collegamento seriale del bus del mandrino.Verificare l'accuratezza della velocità del mandrino e l'orientamento del funzionamento se la macchina utilizza l'orientamento del mandrino prima di tornare in produzione.

D5: Che cosa significa l'interfaccia "Tipo 1" per la serie A06B-6088 SPM?

Il tipo 1 utilizza il sensore M standard e il feedback del codificatore di posizione dal motore a mandrino.Questo contrasta con il "Tipo 2" (serie A06B-6088-H3xx) che è una generazione successiva di firmware con software motore diverso ma la stessa famiglia di hardware.
