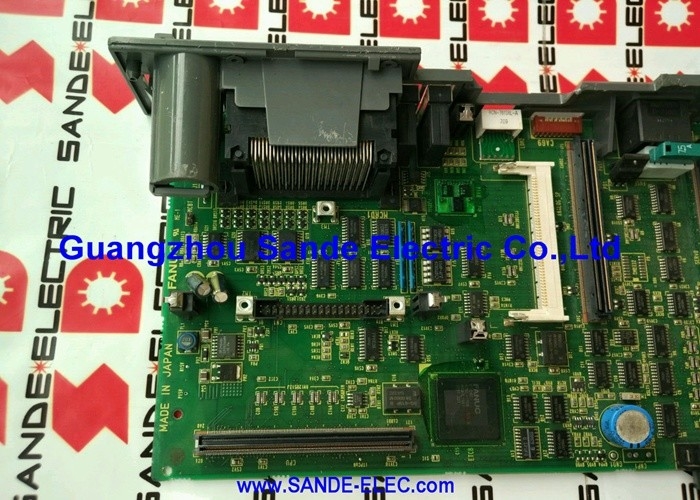

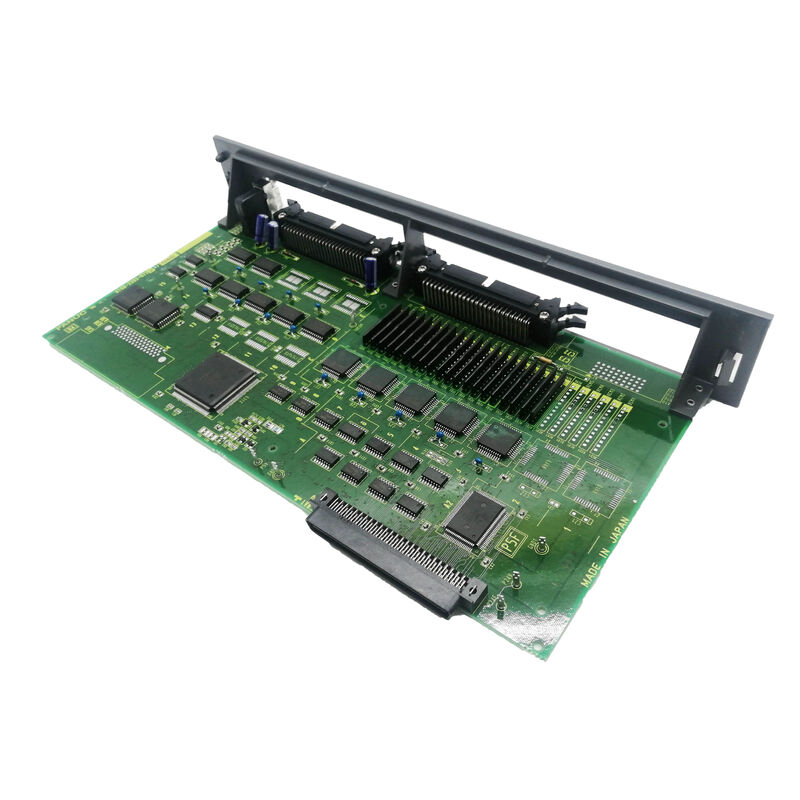

FANUC PC BOARD A16B-2202-0471 A16B22020471 A16B-22O2-O471 utilizzato

A16B-2202-0471 | PCB di azionamento serie FANUC A16B-2202: sistemi di azionamento CNC serie Alpha/ricambi per l'automazione industriale

A16B-2202 — Serie PCB con unità centrale

La serie A16B-2202 è la famiglia principale di schede a circuiti stampati FANUC relative agli azionamenti per la generazione di azionamenti CNC Alpha (αi). Questa serie copre le schede dell'amplificatore del servo e del mandrino di più famiglie di moduli di azionamento:

Schede di controllo mandrino (gamma 04xx):Inclusi A16B-2202-0421 (PCB di controllo PSM), A16B-2202-0431/0432/0435 (schede di controllo serie Alpha SPM 6088 per moduli amplificatori a mandrino), tutti confermati in questa sessione.

Schede cablaggio servo (gamma 07xx):Include A16B-2202-0740–0743 (schede di cablaggio Alpha-i SVM1 FSSB), A16B-2202-0750–0753 (schede di cablaggio Alpha SVM2 tipo A/B) — la famiglia completa di schede di cablaggio per moduli servoamplificatori a asse singolo e doppio.

Schede di cablaggio SVM1 (gamma 07xx):Anche A16B-2202-0760–0762 (schede di cablaggio Alpha SVM1-40S, SVM1-40L, SVM1-80 per interfaccia di tipo A/B), confermato in questa sessione.

Schede di cablaggio SVM1 più grandi:A16B-2202-0790/0991 (per SVM1-240 e SVM1-360 della serie Alpha Type A/B).

La A16B-2202-0471 è una scheda specifica all'interno di questa famiglia completa di PCB per azionamenti Alpha, che svolge la funzione definita dal suo codice articolo specifico nel modulo di azionamento applicabile.

Informazioni chiave sul prodotto

Serie Alpha: il fondamento di una generazione

La serie Alpha (sia Alpha che Alpha-i) ha alimentato le macchine utensili CNC FANUC attraverso un'era produttiva della produzione. Le unità della serie Alpha compaiono in:

Centri di lavoro:Servoassi X, Y, Z e mandrino principale, con i servoazionamenti e il mandrino che condividono lo stesso armadio di azionamento e attingono dallo stesso bus CC PSM.

Centri di tornitura:Uno o due servoassi più un mandrino, spesso configurati con un Alpha PSM e due moduli SVM insieme a un SPM.

Rettificatrici:Servoassi di precisione in cui le attuali prestazioni di controllo dell'azionamento Alpha supportano l'elevata rigidità del servo necessaria per la precisione della profondità di rettifica.

Grandi impianti di lavorazione:Configurazioni multiasse con più moduli SVM2 e un SPM ad alta potenza, il tutto coordinato da un unico armadio Alpha.

I PCB della serie A16B-2202 costituiscono l'elettronica interna che fa funzionare questi sistemi di azionamento: l'A16B-2202-0471 contribuisce a questa infrastruttura nel suo ruolo specifico.

Scenari applicativi

Guasto PCB del modulo convertitore Alpha:Un sistema di azionamento CNC FANUC sviluppa un guasto riconducibile alla scheda A16B-2202-0471. La scheda è identificata dalla relativa etichetta all'interno del modulo convertitore. La sostituzione ripristina la funzione dell'unità.

Ristrutturazione del modulo di azionamento:Un'officina specializzata nell'assistenza CNC che revisiona un modulo di azionamento della serie Alpha sostituisce l'A16B-2202-0471 come parte di un rinnovamento completo della scheda interna.

Domande frequenti

D1: Come posso verificare che la scheda A16B-2202-0471 sia la scheda corretta per il mio modulo di azionamento Alpha?

Leggere il codice prodotto dall'etichetta della scheda all'interno del modulo convertitore specifico. Se si legge A16B-2202-0471, questa è la sostituzione confermata. Riferimento incrociato con l'elenco delle parti di ricambio del modulo convertitore nel manuale di manutenzione della serie FANUC Alpha (B-65165E o la versione del manuale applicabile) per confermare il ruolo funzionale della scheda.

Q2: A16B-2202-0471 serve per applicazioni con servoamplificatori o amplificatori a mandrino?

La serie A16B-2202 copre sia le schede servo che quelle dell'amplificatore del mandrino, con esempi confermati tra cui schede di cablaggio SVM (servo) e schede di controllo SPM (mandrino). L'A16B-2202-0471 nella posizione 047x rientra in questo intervallo; confermare dalla documentazione del modulo di azionamento host quale categoria di applicazione si applica.

D3: A16B-2202-0471 è compatibile con le generazioni di unità Alpha e Alpha-i (αi)?

Le schede della serie A16B-2202 abbracciano più generazioni Alpha. Conferma la compatibilità specifica della generazione di unità dalla documentazione del modulo host: le serie Alpha (A06B-6079, A06B-6087, A06B-6088) e Alpha-i (A06B-6096, A06B-6111) hanno hardware distinto. L'esatta compatibilità di A16B-2202-0471 è confermata dalla tabella delle parti di ricambio del manuale di manutenzione applicabile.

D4: Quale sicurezza di scarica si applica prima di accedere a A16B-2202-0471 all'interno di un modulo convertitore?

I moduli convertitore della serie Alpha contengono condensatori del bus CC che mantengono la tensione pericolosa dopo la rimozione dell'alimentazione di rete. Seguire la procedura di attesa di scarica nel manuale di manutenzione della serie FANUC Alpha per il modulo applicabile. Verificare la scarica del bus con un voltmetro calibrato prima di aprire qualsiasi alloggiamento del modulo convertitore.
