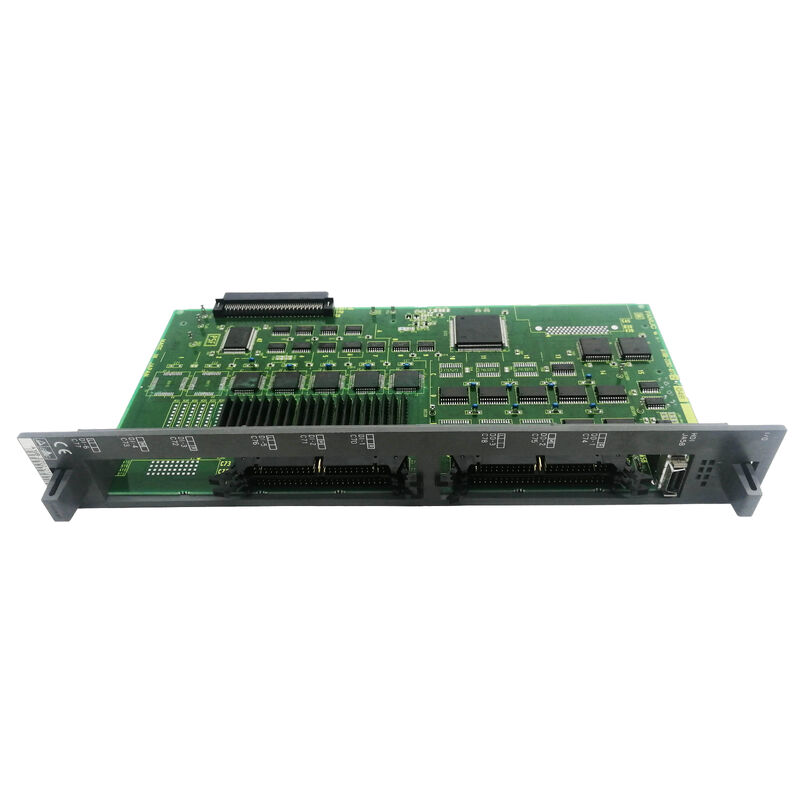

A16B-2202-0571 | Scheda CPU secondaria FANUC serie 15-B: CPU F15-M / F15-T / SUB C / Centro di lavoro e tornitura CNC

Serie 15-B: piattaforma CNC ad alte prestazioni di FANUC

La serie FANUC 15-B è stata il sistema CNC di punta per applicazioni di lavorazione multiasse complesse e impegnative. Posizionato sopra la Serie 16/18 nella gamma FANUC, il modello 15-B forniva il numero di assi, la potenza di elaborazione e la capacità di interpolazione avanzata richiesti per:

Centri di lavoro complessi a 5 assi (F15-M):Contornatura simultanea a 5 assi, matrici e stampi ad alta precisione, lavorazione di componenti aerospaziali.

Centri di tornitura multitorretta e multimandrino (F15-T):Torrette multiple, contromandrino, asse Y e funzioni di trasferimento pezzi che richiedono un numero elevato di assi e sequenze PMC complesse.

La "B" nella Serie 15-B identifica la generazione hardware: la piattaforma 15 di seconda generazione con architettura del processore aggiornata e prestazioni migliorate di servo e mandrino rispetto alla precedente 15-A.

Informazioni chiave sul prodotto

Sub CPU: il partner di elaborazione per gli assi estesi

La serie FANUC 15-B utilizza un'architettura di elaborazione distribuita. La scheda CPU principale gestisce le funzioni principali del CNC: interpolazione del codice G, esecuzione ladder PMC, visualizzazione e comunicazione. Quando il sistema è configurato per un numero elevato di assi, la scheda CPU secondaria estende questa capacità:

Elaborazione assi indipendenti:La CPU secondaria assume la proprietà di servoassi aggiuntivi, in genere quelli oltre la capacità della CPU principale di base. Esegue il proprio comando di posizione e l'elaborazione del feedback per questi assi estesi con l'intera larghezza di banda del loop servo.

Funzionamento parallelo:La CPU secondaria funziona in parallelo con la CPU principale. Mentre la CPU principale elabora gli assi sotto il suo controllo, la CPU secondaria elabora contemporaneamente gli assi assegnati. Entrambe le CPU si sincronizzano tramite il bus CNC condiviso, presentando all'operatore un sistema multiasse unificato e senza soluzione di continuità.

Designazione "Sub C":La "Sub C" nella descrizione del prodotto identifica il livello di capacità di questa sub CPU. La serie 15-B offriva più varianti di sub CPU a diversi livelli di elaborazione: il livello C corrisponde a una capacità di elaborazione specifica all'interno della famiglia di sub CPU 15-B.

Scenari applicativi

Errore CPU secondaria del centro di lavoro a 5 assi serie 15-M:Un centro di lavoro F15-M sviluppa allarmi specificamente sul 4° e 5° asse (gli assi gestiti dalla CPU secondaria) mentre X, Y, Z continuano a funzionare normalmente. Il guasto è identificato come A16B-2202-0571. La sostituzione ripristina il funzionamento a 5 assi.

Manutenzione della CPU secondaria del tornio multitorretta serie 15-T:Un centro di tornitura a doppia torretta F15-T con contromandrino è stato sottoposto a rinnovamento del sistema di controllo. L'A16B-2202-0571 viene sostituito insieme alla scheda CPU principale per un rinnovamento completo del sistema.

Domande frequenti

D1: Qual è la differenza tra A16B-2202-0571 (CPU secondaria) e A16B-3200-0060 (CPU principale) per la Serie 15-B?

L'A16B-3200-0060 è la scheda madre principale della CPU, la scheda principale a cui si collegano tutte le altre schede, gestendo le funzioni CNC primarie. A16B-2202-0571 è la scheda CPU secondaria, una scheda processore secondaria che estende il numero di assi oltre la capacità di base della CPU principale. Entrambi devono essere presenti e funzionanti affinché un sistema multiasse Serie 15-B completamente configurato funzioni correttamente.

D2: A16B-2202-0571 funziona in entrambe le configurazioni 15-M e 15-T senza modifiche?

SÌ. La descrizione della scheda conferma "PCB - 15M/T / F15B SUB CPU BOARD" — serve entrambe le configurazioni. Il programma PMC e i parametri degli assi CNC definiscono quali assi e funzioni sono assegnati alla CPU secondaria, non alla scheda hardware stessa. Non è necessaria alcuna modifica alla scheda per passare dalla configurazione di lavorazione a quella di tornitura.

D3: La sostituzione di A16B-2202-0571 richiede il backup dei parametri dell'asse della CPU secondaria?

I parametri CNC per gli assi controllati dalla CPU secondaria sono memorizzati nei moduli di memoria SRAM principali della Serie 15-B, non nella scheda CPU secondaria stessa. La sostituzione dell'A16B-2202-0571 non influisce sui dati dei parametri memorizzati. Tuttavia, a titolo precauzionale, eseguire sempre un backup completo dei parametri prima di qualsiasi intervento di manutenzione sulla scheda principale o sulla scheda CPU secondaria.

D4: A16B-2202-0571 è specifico per la Serie 15-B o viene utilizzato anche nella Serie 15-A?

La descrizione del prodotto specifica esplicitamente "F15B" — il 15-B (seconda generazione di hardware). La Serie 15-A utilizzava un'architettura hardware diversa. A16B-2202-0571 è la scheda CPU secondaria 15-B e non è compatibile con i sistemi 15-A.
