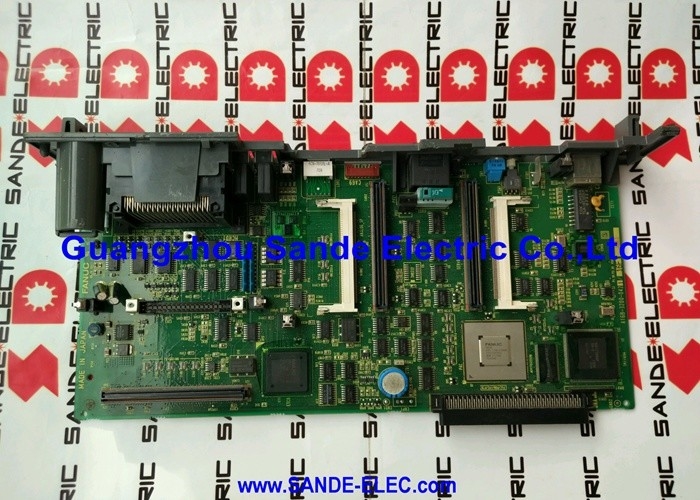

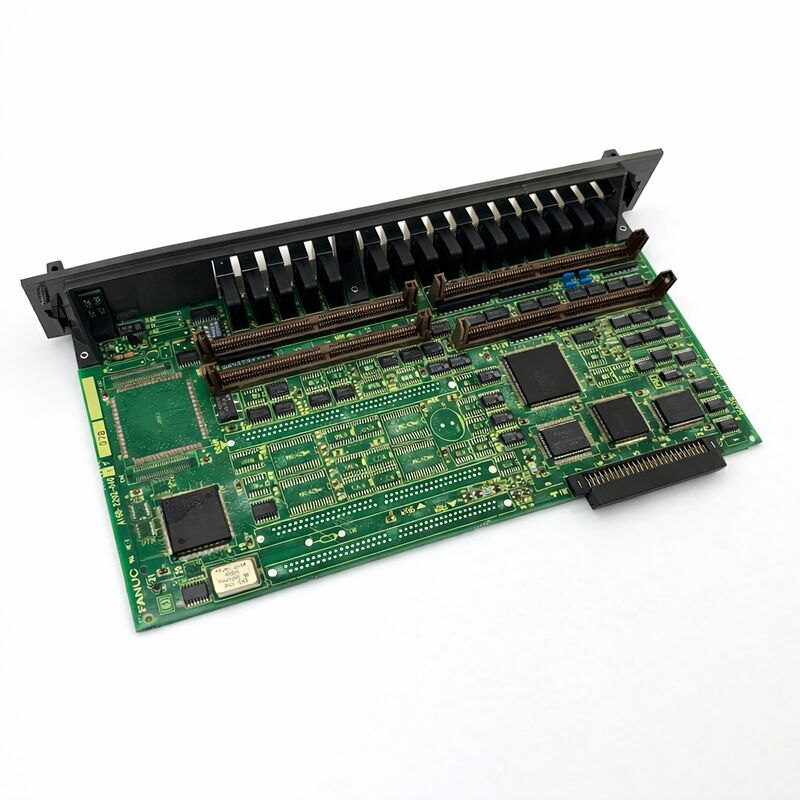

FANUC A16B-2202-0682 | Scheda di pilotaggio amplificatore mandrino Alpha SPMC-11 — Serie αC, 48A, 283–325V DC

Codice articolo: A16B-2202-0682

Produttore: FANUC Corporation (Giappone)

Tipo di prodotto: Scheda di cablaggio di potenza dell'amplificatore mandrino (scheda di pilotaggio)

Serie scheda: A16B-2202

Panoramica

L'A16B-2202-0682 è la scheda di cablaggio di potenza — la scheda di pilotaggio — all'interno del modulo amplificatore mandrino FANUC A06B-6082-H211 Alpha SPMC-11.

Nell'architettura a due schede dello SPMC-11, questo è lo stadio di potenza: il PCB che trasporta il circuito dei transistor ad alta corrente, il rilevamento della corrente e le connessioni di alimentazione fisiche al bus DC e al motore mandrino.

La scheda di controllo PCB associata A20B-2001-0781 gestisce tutta l'intelligenza a livello di segnale; l'A16B-2202-0682 esegue i comandi di corrente che riceve.

Lo SPMC-11 (Spindle Amplifier Module C, 11kW) fa parte della linea di prodotti per mandrini Alpha C di FANUC — una gamma di azionamenti progettata per centri di lavoro compatti, centri di tornitura e torni che richiedevano un amplificatore mandrino autonomo in un formato stretto di 90 mm.

Comunemente trovato nelle macchine CNC Leadwell, nei centri di lavoro FANUC Robodrill e in altre macchine utensili compatte, il modulo SPMC-11 pilota i motori mandrino AC delle serie αC6 e αC8 utilizzando l'interfaccia di Tipo 1 — il collegamento di comunicazione seriale standard tra il CNC e l'azionamento del mandrino.

La corrente di uscita nominale di 48A della scheda di pilotaggio corrisponde alla potenza continua nominale di 13,2 kW dello SPMC-11. Alla tensione del bus DC di 283–325V fornita dal PSM (Power Supply Module) del sistema, questa scheda gestisce le correnti dei transistor di commutazione che generano l'uscita trifase a frequenza variabile che pilota il motore mandrino.

La larghezza del modulo di 90 mm colloca lo SPMC-11 tra i moduli mandrino più stretti — due ventole di raffreddamento interne (una interna, una esterna) più un dissipatore di calore esterno gestiscono il carico termico all'interno di questo ingombro compatto.

Specifiche chiave

Architettura SPMC-11 — Ruolo della scheda di potenza

Lo SPMC-11 separa la sua elettronica in due livelli funzionali. La scheda di controllo A20B-2001-0781 gestisce il controllo della velocità e della coppia in anello chiuso del mandrino, elabora il feedback dal sensore di posizione del motore, gestisce la comunicazione seriale con il CNC e genera i segnali di pilotaggio del gate di cui la scheda di potenza ha bisogno.

L'A16B-2202-0682 riceve questi segnali di gate e li utilizza per commutare i suoi transistor, convertendo il bus DC di 283–325V nell'uscita AC trifase a frequenza variabile che accelera, fa funzionare e decelera il motore mandrino.

Questa separazione è architettonicamente deliberata. Gli azionamenti del mandrino devono gestire richieste molto diverse: il mandrino deve accelerare da zero alla velocità massima in pochi secondi, mantenere una velocità costante sotto carichi di taglio variabili e decelerare altrettanto rapidamente per rapidi cambi utensile.

Tutto ciò richiede la capacità di commutare correnti molto elevate — fino a 48A nello SPMC-11 — con precisione temporale. Posizionare i componenti ad alta corrente su una scheda di potenza dedicata li mantiene fisicamente separati dai circuiti di controllo più delicati a livello di segnale.

I transistor della scheda di potenza gestiscono anche il ciclo di frenatura rigenerativa. Quando il mandrino decelera, il motore agisce come un generatore, restituendo energia al bus DC. La scheda di potenza dello SPMC-11 gestisce questo flusso di energia bidirezionale in coordinamento con il PSM.

Incompatibilità delle versioni software

Il modulo SPMC-11 è disponibile in tre varianti software: #H510, #H511 e #H512. Il suffisso indica la versione software caricata nella memoria della scheda di controllo.

Queste versioni non sono intercambiabili — implementano set di funzionalità diversi e supportano diverse configurazioni di motore e feedback.

Il #H512 è la versione più recente e sostituisce #H510 e #H511.

Quando si acquista un modulo sostitutivo o si organizza un servizio di riparazione, è essenziale specificare il suffisso corretto. Un modulo con il suffisso errato installato in una macchina produrrà tipicamente codici di allarme relativi all'incompatibilità dei parametri del mandrino o a errori di configurazione del feedback.

Prima di ordinare, identificare il suffisso dall'etichetta del modulo e specificarlo al fornitore.

Isolamento guasti — Scheda di potenza vs Scheda di controllo

Quando lo SPMC-11 genera un allarme mandrino, la natura del codice di allarme indica se il guasto è nella scheda di potenza o nella scheda di controllo.

I guasti della scheda di potenza si manifestano come allarmi di sovracorrente, codici di guasto IPM (modulo transistor) o perdita completa dell'uscita del motore mandrino.

I guasti della scheda di controllo si manifestano come errori di comunicazione seriale (codici di allarme C0, C1, C2), errori del segnale del codificatore di posizione o allarmi relativi ai parametri.

I doppi display a LED del modulo — uno per ogni sezione della scheda — sono il primo riferimento diagnostico.

FAQ

D1: Lo SPMC-11 mostra un allarme di sovracorrente (tipicamente codice di allarme 12). L'isolamento degli avvolgimenti del motore è stato testato ed è buono. L'A16B-2202-0682 è il guasto?

Se l'isolamento del motore è confermato buono e l'allarme persiste, il modulo transistor della scheda di potenza è il guasto più probabile. Testare scollegando i cavi di alimentazione del motore (U, V, W) dal modulo e comandando il mandrino. Se l'allarme 12 si cancella ora, il guasto è nel motore o nel cavo del motore.

Se l'allarme 12 si verifica ancora con il motore scollegato, il transistor sull'A16B-2202-0682 è probabilmente guasto. La sostituzione o la riparazione a livello di modulo è l'azione appropriata.

D2: È disponibile un modulo SPMC-11 sostitutivo con suffisso #H512, ma l'originale era #H511. Il #H512 è una sostituzione adatta?

Il #H512 sostituisce l' #H511 ed è generalmente compatibile come sostituzione. Tuttavia, verificare il tipo di motore mandrino e la configurazione del feedback rispetto alle combinazioni supportate dal #H512. Nella maggior parte delle applicazioni standard dei motori αC6 e αC8, il #H512 funziona correttamente come sostituzione diretta dell' #H511.

Il #H510 è una versione precedente che il #H512 solitamente sostituisce, ma confermare sempre con la documentazione del costruttore della macchina per eventuali differenze di funzionalità specifiche dell'applicazione.

D3: La ventola di raffreddamento esterna del modulo si è fermata. Il mandrino può continuare in produzione limitata mentre si reperisce una ventola sostitutiva?

L'operazione senza la ventola di raffreddamento esterna dovrebbe essere evitata in intervalli più lunghi di quelli brevissimi. I transistor dell'A16B-2202-0682 generano un calore considerevole alle correnti del mandrino coinvolte nella lavorazione.

Senza la ventola esterna, la temperatura del dissipatore di calore aumenta rapidamente sotto carico. L'operazione continua rischia la distruzione termica dei transistor.

Una ventola sostitutiva dovrebbe essere reperita immediatamente e l'uso produttivo del mandrino dovrebbe essere sospeso fino alla sostituzione della ventola.

D4: Il display di allarme del mandrino mostra i codici C0, C1 o C2. Questi sono errori di comunicazione seriale. L'A16B-2202-0682 è la causa?

I codici di allarme C0, C1 e C2 sono errori di comunicazione seriale tra il CNC e il modulo mandrino — hanno origine nella scheda di controllo (A20B-2001-0781), non nella scheda di potenza.

Controllare prima la connessione del cavo di comunicazione seriale JA7B tra il CNC e lo SPMC-11.

Pulire e riposizionare il connettore. Se l'allarme persiste, la scheda di controllo è il componente sospetto, non l'A16B-2202-0682.

D5: L'A16B-2202-0682 non è disponibile separatamente dal modulo completo. Quali sono le opzioni di riparazione quando la scheda di potenza è specificamente guasta?

Fornitori specializzati in riparazione di azionamenti FANUC offrono la sostituzione del modulo transistor all'interno del modulo SPMC-11 — sostituendo il dispositivo IPM guasto specifico piuttosto che l'intero modulo. Questa è un'opzione economicamente vantaggiosa quando il transistor è guasto in isolamento senza danni catastrofici ai circuiti circostanti.

Per gli azionamenti in cui il guasto del transistor ha causato danni secondari, la sostituzione completa del modulo è il percorso più affidabile. Entrambe le opzioni richiedono che il modulo SPMC-11 completo venga valutato dalla struttura di riparazione.
