| Luogo di origine | Giappone |
| Marca | FANUC |
| Certificazione | CE ROHS |
| Numero di modello | A16B-2202-0726 |
Numero della parte:A16B-2202-0726
Produttore:FANUC Corporation (Giappone)
Tipo di prodotto:Interfaccia I/O PCB (DI/DO Board)
Serie di schede:A16B-2202
Descrizione:PCB DI/DO: 104/72 senza salto ad alta velocità, F16M/T

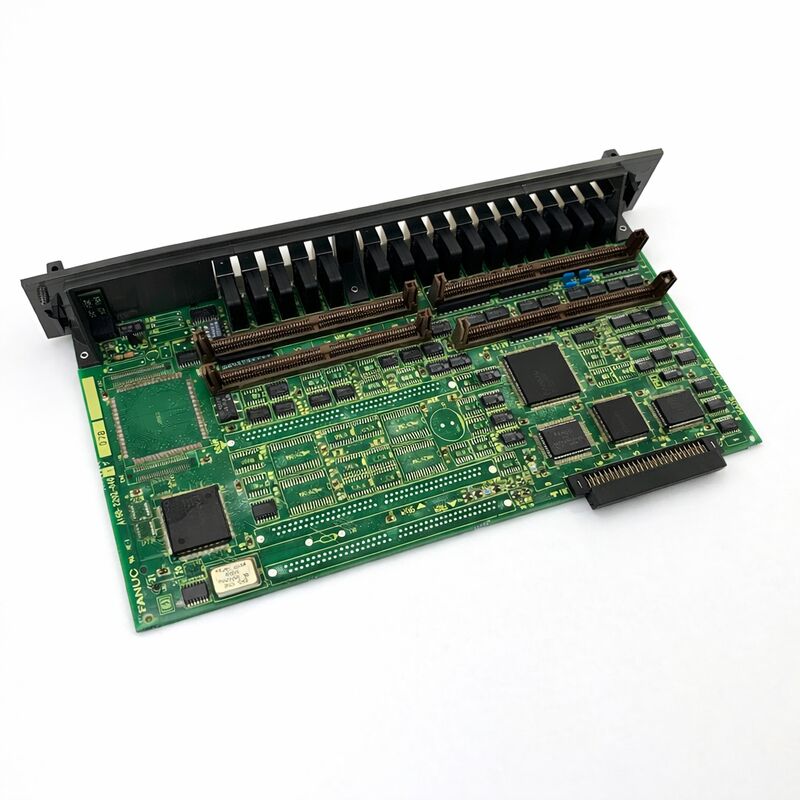

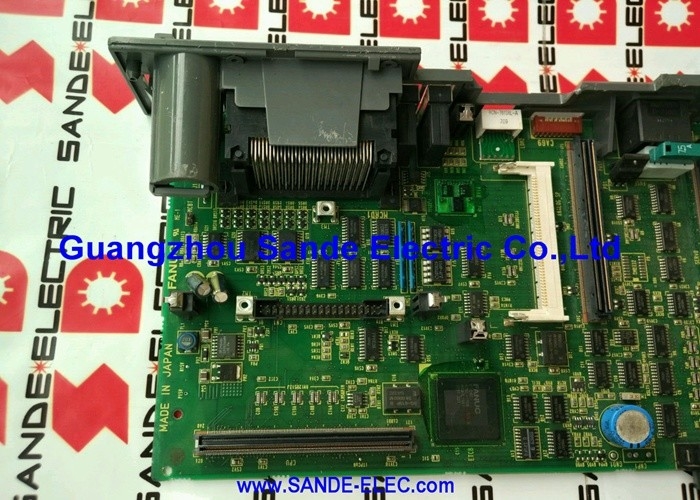

L'A16B-2202-0726 è la scheda di circuito stampato con interfaccia I/O per i controller CNC F16M e F16T della FANUC ‡ le varianti del centro di lavorazione e del centro di tornitura della serie 16-A.Fornisce l'interfaccia di ingresso e uscita digitale discreta tra il PMC (Programmable Machine Controller) del controller CNC e i dispositivi di campo della macchina utensile, con 104 ingressi digitali e 72 uscite digitali attraverso una sola scheda.
The F16M and F16T controllers — successors to the earlier 16-A generation — were among the first FANUC CNC platforms to offer a genuinely high-capability control solution for production machining at competitive prices.
Eseguivano l'ambiente di programmazione standard FANUC, supportavano il sistema di azionamento Alpha e offrivano il tipo di prestazioni di lavorazione richieste dalla produzione di parti di precisione.
La scheda I/O è il componente che collega tutta l'intelligenza del controller alla macchina fisica: il meccanismo di cambio utensili, il sistema di raffreddamento, gli interruttori di limite dell'asse, i blocchi delle porte, l'idraulica,e tutti gli elementi di controllo discreti che rendono un centro di lavorazione un sistema di produzione completo.
La designazione "W/O High-Speed Skip" è un importante identificativo.
The high-speed skip function allows the CNC to detect a high-speed skip signal from an in-process gauging probe or touch sensor and immediately record the current axis position without the latency of the standard I/O scan.
L'A16B-2202-0726 non include questo circuito è la versione per macchine che non richiedono misure in corso di processo o applicazioni di misura ad alta velocità.Il suo compagno con la funzione skip è l'A16B-2202-0725 (che porta lo stesso conteggio 104DI/72DO con l'inserimento di skip aggiunto).
| Parametro | Valore |
|---|---|
| Numero della parte | A16B-2202-0726 |
| Produttore | FANUC Corporation |
| Tipo di prodotto | Interfaccia I/O PCB |
| Serie di schede | A16B-2202 |
| Sistemi compatibili | Serie 16-A ️ F16M, F16T |
| Input digitali | 104 |
| Fonti di produzione digitali | 72 |
| Salto ad alta velocità | Non inclusi |
| Tipo di I/O | Tipo di lavandino (input/output del lavandino NPN) |
| Tensione del segnale | 24 V di corrente continua |
| Origine | Giappone |
| Temperatura di funzionamento | 0 55°C |
| Statuto | Interrotto dal fabbricante |
Un centro di lavorazione controllato dall'F16M genera un sacco di traffico di I/O. La tasca della rivista degli utensili conferma gli ingressi, il cambio automatico degli utensili segnala lo stato della sequenza,gli interruttori di portata e di livello del sistema di raffreddamento, la posizione del sistema di pallet conferma, gli ingressi di guasto del trasportatore di chip, i sensori di pressione idraulici, gli ingressi di sicurezza della porta interconnessa e sul lato di uscita,comando solenoide per tutte le funzioni pneumatiche e idrauliche, segnali delle valvole del liquido di raffreddamento, luci di indicazione e uscite di avvio del ciclo.
Un centro di lavorazione completo può facilmente utilizzare 60 ¢ 80 punti di ingresso e 40 ¢ 50 punti di uscita.
La capacità 104/72 dell'A16B-2202-0726 dà al costruttore della macchina spazio per una macchina completa con spazio per le opzioni.
Le 72 uscite alimentano direttamente le bobine di relé 24V DC della macchina, le valvole solenoidi e i circuiti degli indicatori.
Ciascun circuito di uscita ha una corrente nominale definita, in genere intorno a 200mA per punto, che corrisponde alle specifiche standard di bobina di relè industriale e solenoide.
Il superamento di questo valore danneggia i transistor di uscita. La fusione di uscita corretta e i carichi correttamente specificati sono aspetti importanti della progettazione elettrica della macchina.
La funzione di salto ad alta velocità è rilevante per macchine dotate di sonde di misurazione in fase di lavorazione, una sonda Renishaw o Heidenhain che misura la parte lavorata mentre è ancora sulla macchina,senza toglierlo.
Quando la sonda entra in contatto con il pezzo da lavorare, genera un segnale di saltare.indipendentemente da dove si trova il ciclo di scansione del PLC in quel momento.
L'I/O standard, come l'A16B-2202-0726, elabora gli input sul ciclo di scansione PMC.
Per una sonda che misura una caratteristica a velocità di alimentazione lente, questa latenza potrebbe essere accettabile.
Per una misurazione in-process ad alta precisione alle velocità di alimentazione tipicamente utilizzate nella produzione, la latenza della scansione standard di I/O è troppo grande e è necessario il circuito di salto ad alta velocità.
Se una macchina con A16B-2202-0726 necessita di un ulteriore aggiunta di misurazione in fase di processo, la scheda I/O deve essere sostituita con A16B-2202-0725 per ottenere l'input di salto ad alta velocità.
Questo e' un cambiamento di hardware, non un cambiamento di parametri.
Quando la scheda originale fallisce, la sostituzione viene dalla catena di approvvigionamento del mercato secondario.Sia il 0726 (senza skip) che il 0725 (con skip) sono quantitativi noti con una storia di servizio stabilita.I fornitori hanno spesso in magazzino entrambe le varianti.
La procedura di sostituzione è semplice: sostituzione della scheda fisica, conferma di tutti i sedili dei connettori e verifica funzionale attraverso lo schermo diagnostico I/O del CNC.
There are no parameters specific to the I/O board that need to be configured — the PMC's I/O address assignments for this board are stored in the CNC's PMC parameters and survive the board swap unchanged.
D1: Diversi punti di uscita dell'A16B-2202-0726 hanno smesso di funzionare. I comandi di uscita PMC sono confermati corretti.
I punti di uscita morti multipli con comandi PMC corretti sono coerenti con il guasto del transistor di uscita
Verificare se le uscite non funzionanti sono sullo stesso connettore o condividono un ritorno comune.
Se i fusibili di uscita sono montati per il gruppo di punti di guasto, controlliamoli prima.la sezione del driver di uscita della scheda non funziona e è necessario sostituirla.
D2: Il CNC mostra allarmi di comunicazione I/O che coinvolgono l'A16B-2202-0726.
Dopo aver riattaccato il connettore, controllare la tensione di alimentazione 24V DC alla scheda I/O. Una condizione di sotto tensione provoca allarmi di comunicazione che imitano il guasto della scheda.
Misurare l'alimentazione presso i terminali di ingresso 24V della scheda non presso la fonte di alimentazione per rilevare i cali di tensione nel cablaggio di alimentazione.
Controllare anche il cavo del bus I/O tra la scheda I/O e la scheda principale del CNC per eventuali danni o contatti sciolti.
D3: La macchina ha bisogno di una capacità di misurazione aggiunta durante il processo.
L'A16B-2202-0726 non ha il circuito di ingresso skip ad alta velocità richiesto per la precisione di misurazione in processo.Per aggiungere la misurazione in fase di processo, la scheda di I/O deve essere sostituita con la scheda A16B-2202-0725 (che ha l'input di salto ad alta velocità).
Il programma PMC della macchina ha anche bisogno di aggiornamento per gestire la logica della sonda, e i parametri CNC per la funzione di skip hanno bisogno di configurazione.
D4: Alcuni ingressi dell'A16B-2202-0726 sono intermittenti nella lettura di stati errati. Il cablaggio degli ingressi interessati è stato verificato ed è corretto. La scheda non funziona?
Intermittente errore di lettura dell'ingresso con conferma del punto di cablaggio corretto per la degradazione del condensatore del filtro di ingresso sulla scheda di invecchiamento.
I condensatori dei filtri di ingresso levigano i segnali di ingresso 24V prima che raggiungano gli isolatori ottici.
Con l'invecchiamento dei condensatori, la loro efficacia di filtraggio diminuisce, consentendo ai transienti di rumore di produrre false letture di ingresso.
Questo sintomo è dipendente dalla temperatura, in genere peggiora con il riscaldamento della scheda in funzione.
D5: è disponibile una macchina di sostituzione A16B-2202-0726 di una macchina diversa dello stesso modello della serie 16-A. Può essere utilizzata direttamente?
Una scheda A16B-2202-0726 da una piattaforma di controllo identica è direttamente intercambiabile. La scheda è un elemento standard senza configurazione specifica della macchina.
La mappatura degli indirizzi I/O del PMC per questa scheda è memorizzata nei parametri PMC del CNC, non sulla scheda stessa.
Dopo l'installazione della scheda di ricambio, i punti di I/O devono funzionare senza alcuna modifica dei parametri.
Verificare attraverso lo schermo diagnostico I/O del CNC dopo l'installazione per confermare che tutti gli input e le uscite previsti rispondono correttamente.
