Fanuc A16B-2202-0790 Pc Board Alfa Drive Unit A16B22020790 A16B-22O2-O79O

FANUC A16B-2202-0790

Numero della parte:A16B-2202-0790

Produttore:FANUC Corporation (Giappone)

Tipo di prodotto:PCB I/O del pannello dell'operatore

Serie di schede:A16B-2202

Sistemi compatibili:FANUC Serie 16 / 18 CNC e compatibile

Visualizzazione

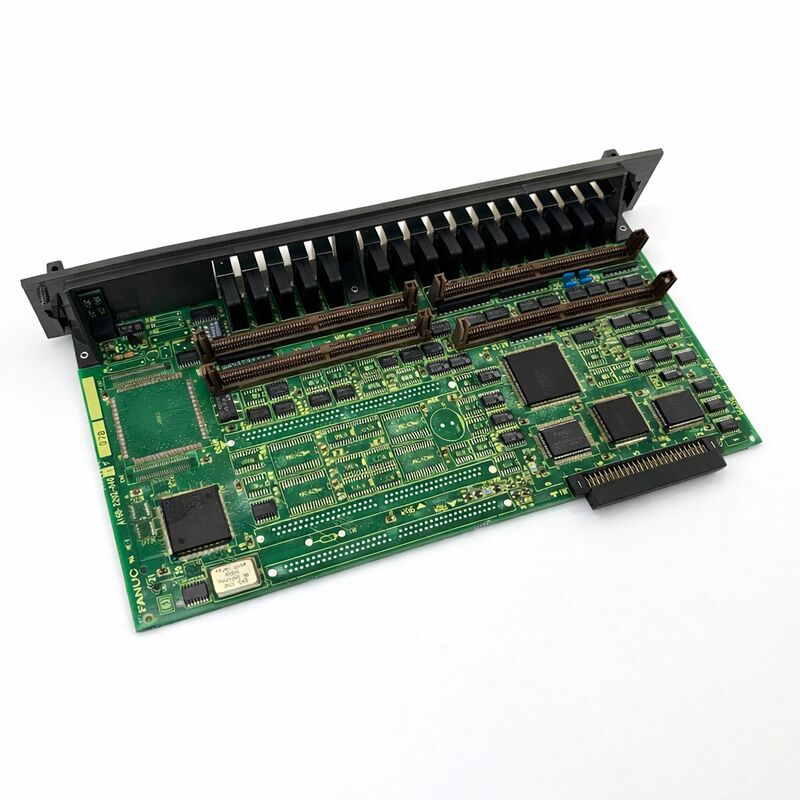

L'A16B-2202-0790 è una scheda di circuito stampato I/O del pannello dell'operatore della serie A16B-2202 di FANUC. This board belongs to the cluster of I/O interface PCBs in FANUC's Series 16 and 18 controller ecosystem that connect the CNC controller's PMC ladder program to the machine tool's operator panel hardware.

The A16B-2202 series covers a well-defined range of these I/O boards — different variants serve different input/output channel counts and electrical configurations — and the -0790 is one variant in this established family.

Lo scopo di una scheda I/O del pannello dell'operatore è diretto: è l'interfaccia elettrica tra l'operatore umano e il controller CNC.

Quando un operatore preme un pulsante di sovrascrizione del feedrate, seleziona una modalità sull'interruttore di selezione della modalità o preme il pulsante di avvio del ciclo, tali azioni fisiche producono segnali elettrici.

Il PCB I/O riceve tali segnali, li converte in stati digitali e li presenta ai registri di input del PMC.Il programma di scala PMC legge questi input e risponde attivando le funzioni CNC appropriate o guidando le uscite appropriate della macchina.

Il percorso di ritorno è altrettanto importante: ogni lampada indicatrice del pannello I circuiti di uscita sul PCB I/O prendono questi comandi di uscita logici e li convertono in corrente che illumina le lampade fisiche.

Specificità principali

Panel I/O nell'architettura di sistemi CNC

La relazione tra il pannello dell'operatore e il controller CNC è interamente mediata attraverso il PCB I/O. Questo è per progettazione.

Il cablaggio fisico del pannello – decine o centinaia di singoli conduttori per interruttori, lampade e selettori – non si collega direttamente alla logica principale del controller CNC.Si collega al PCB I/OIl PCB I/O fornisce il condizionamento del segnale, la protezione e l'interfaccia elettrica che converte i segnali di campo a livelli logici compatibili con il controller.

Questa separazione ha diversi scopi.

Il cablaggio di campo dal pannello può trasportare rumore, transienti di commutazione e accoppiamento incrociato da conduttori di potenza vicini.

I circuiti di ingresso del PCB I/O filtrano e debonacciano questi segnali in modo che il PMC riceva dati puliti e affidabili.

I circuiti di uscita sul PCB I/O alimentano le correnti relativamente elevate richieste per le lampade indicatrici ‡ correnti che danneggerebbero i circuiti logici del controller se collegati direttamente.

Il PMC comunica con il PCB I/O tramite il bus seriale I/O Link di FANUC.

Questa connessione seriale significa che la distanza fisica tra la cabina di controllo e il pannello dell'operatore non è limitata dalla lunghezza dei singoli fili di segnale.

Il cavo I/O Link trasporta tutti i dati di canale tra il controller e il circuito integrato I/O come un flusso di dati seriale ad alta velocità.

Il PCB I/O deserializza questi dati e guida le uscite fisiche di conseguenza.

Modelli di errore e diagnosi

I guasti della scheda I/O del pannello dell'operatore sono tra i guasti più visibili dall'operatore in un sistema CNC.

Il pannello è l'interfaccia primaria tra l'operatore e la macchina.o la macchina si rifiuta di entrare in modalità automatica perché i suoi ingressi di blocco di sicurezza non vengono letti correttamente.

Gli schermi diagnostici PMC del CNC sono lo strumento diagnostico primario.

Un tecnico esperto controlla l'indirizzo di ingresso per un pulsante specifico del pannello mentre preme e rilascia fisicamente il pulsante.

Se l'indirizzo cambia stato, il circuito di ingresso per quel canale è funzionale.

Molti guasti di ingresso o di uscita che si verificano insieme soprattutto in un gruppo di connettori suggeriscono fortemente un guasto della scheda piuttosto che un problema di cablaggio.

I singoli guasti di cablaggio in genere influenzano un segnale alla volta; i guasti della scheda tendono ad influenzare più canali che condividono un driver di ingresso o uscita comune.

Selezione dei PCB di I/O ¢ Famiglia A16B-2202

La serie A16B-2202 contiene molte varianti che servono diversi conteggi di canali I/O e tipi elettrici.

Le varianti si distinguono per il loro numero di ingressi, il numero di uscite, se includono la funzione di salto ad alta velocità (HDI) e il loro tipo elettrico (fonte o lavandino).

Per scegliere la corretta sostituzione è necessario conoscere il numero esatto della parte della scheda installata.

La variante -0790 serve la sua specifica configurazione di I/O all'interno della famiglia A16B-2202.Sostituzione con una variante di suffisso diversa, anche con un numero di canali simile, rischia un tipo elettrico errato o un'assegnazione di indirizzi I/O incompatibili.

La fonte corrisponde sempre con il numero esatto.

Domande frequenti

D1: Il selettore di modalità del pannello della macchina e alcuni pulsanti hanno smesso di rispondere dopo un evento di fulmine nelle vicinanze. Il CNC non mostra allarmi. L'A16B-2202-0790 potrebbe essere danneggiato?

Gli eventi di fulmine possono introdurre transienti di tensione negli armadi di controllo attraverso l'alimentazione elettrica dell'edificio o attraverso lunghi cavi che partono dal pannello.I PCB I/O sono collegati direttamente al cablaggio di campo e possono assorbire energia transitoria da questo percorso.

I circuiti di protezione dell'input possono aver fallito, lasciando i canali di ingresso non funzionali anche se la scheda è alimentata.

Il CNC non mostra allarmi perché il PMC è ancora in esecuzione, ma non riceve i segnali di ingresso del pannello.

La sostituzione del consiglio è la risposta appropriata.

D2: Molte luci indicatrici sul pannello sono sempre accese, indipendentemente dallo stato effettivo della macchina.

Le uscite permanentemente accese con il corretto stato logico del PMC (PMC che comanda l' spegnimento delle uscite) indicano una sezione di driver di uscita in difetto sulla scheda.una sovravolta all'alimentazione della lampada, o semplicemente invecchiamento dei componenti.

Verificare che la tensione di alimentazione della lampada sia conforme alle specifiche.

Se è corretto e il PMC sta ordinando l'interruzione delle uscite, i circuiti integrati del driver di uscita della scheda hanno fallito.

D3: La connessione I/O Link tra il controller e l'A16B-2202-0790 mostra un allarme di errore di comunicazione. Il cavo appare indenne.

Un errore di comunicazione I/O Link con un cavo buono confermato può essere causato da un conflitto di indirizzo I/O Link (se la scheda è stata recentemente sostituita o riconfigurata),un circuito di interfaccia I/O Link difettoso sulla scheda, o un problema con l'interfaccia I/O Link sul lato del controller.

Controllare l'impostazione dell'indirizzo I/O Link sulla scheda rispetto ai parametri di assegnazione I/O del CNC.

Se l'indirizzo è corretto e l'allarme persiste, il circuito di interfaccia I/O Link della scheda potrebbe aver fallito.

D4: Un tecnico di manutenzione ha recentemente lavorato all'interno dell'armadietto della macchina. In seguito, alcune funzioni del pannello sono state irregolari. Non sono evidenti danni visibili. Cosa è successo?

Le funzioni erratiche del pannello dopo il lavoro del gabinetto indicano tipicamente un connettore parzialmente smontato.

Il tecnico potrebbe aver accidentalmente disturbato un connettore sul PCB I/O durante il lavoro nell'armadio.

Controllate anche se non ci sono cavi che potrebbero essere stati accidentalmente scollegati o pizzicati.

Nella maggior parte dei casi, questo risolve il problema senza sostituire la tavola.

D5: La macchina ha un controllo 0i-TB, ma la documentazione elenca l'A16B-2202-0790 come una scheda della serie 16/18.

La compatibilità con 0i-TB dipende dalla configurazione I/O del controller.Alcuni PCB I/O della famiglia A16B-2202 sono utilizzati in più generazioni di controller FANUC quando l'architettura I/O Link e la gamma di indirizzi sono compatibili.

Confirmare la compatibilità della scheda specifica con la configurazione 0i-TB verificando la documentazione elettrica della macchina o consultando un servizio FANUC.

Non installare mai una scheda in una configurazione in cui la compatibilità non sia stata esplicitamente confermata.
