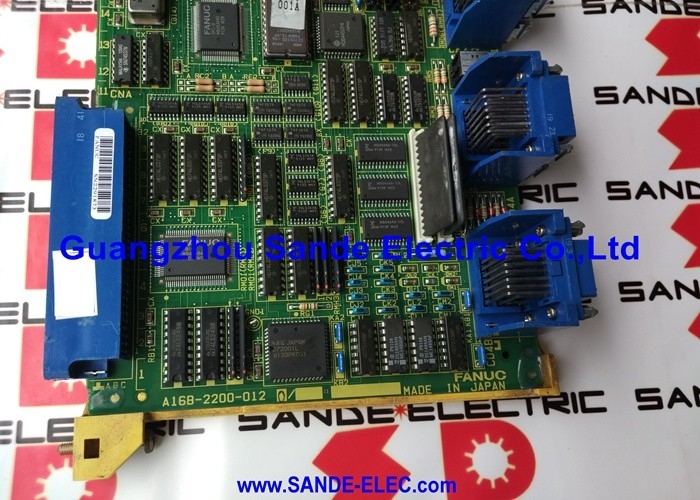

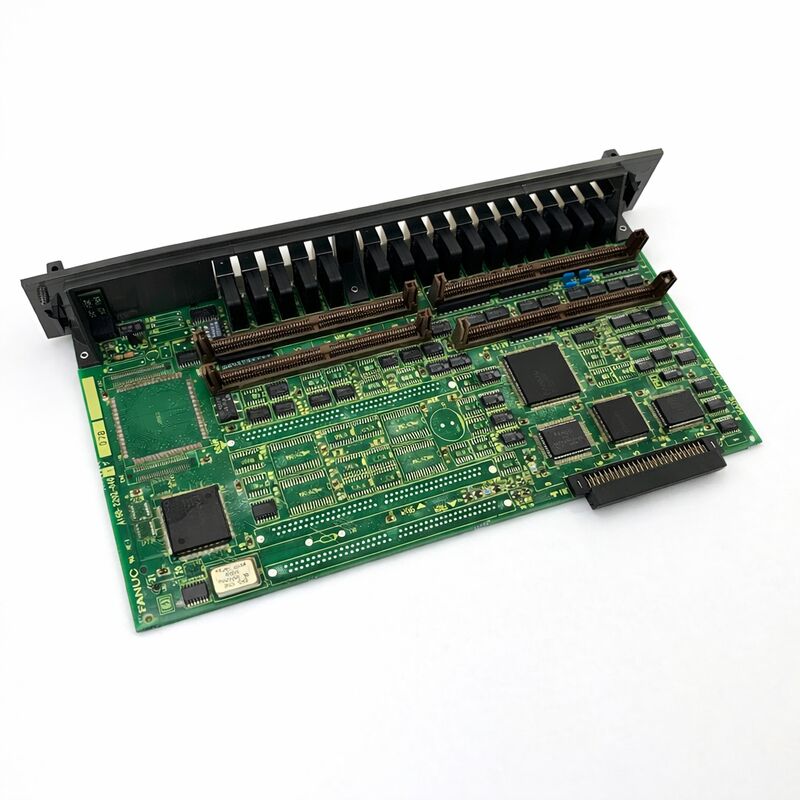

Circuito stampato CNC
>
|
| Luogo di origine | Giappone |
| Marca | FANUC |
| Certificazione | CE ROHS |
| Numero di modello | A16B-2202-0762 |
Codice Articolo: A16B-2202-0762
Produttore: FANUC Corporation (Giappone)
Tipo di Prodotto: Scheda Cablaggio Amplificatore Servo (PCB Sezione di Potenza)
Serie Scheda: A16B-2202
Applicazione: Moduli amplificatore servo SVM FANUC serie Alpha
Funzione: PCB stadio di potenza e— commutazione transistor, rilevamento corrente, connessioni di alimentazione
L'A16B-2202-0762 è una scheda di cablaggio e— la scheda a circuito stampato della sezione di potenza e— per la famiglia SVM (Servo Amplifier Module) Alpha di FANUC. Nell'architettura dell'azionamento servo Alpha, ogni modulo SVM contiene due schede: la PCB di controllo, che gestisce tutta l'elaborazione del controllo servo a livello di segnale, e la scheda di cablaggio (chiamata anche scheda base o scheda di potenza), che ospita i transistor di potenza, i circuiti di rilevamento della corrente e i terminali di connessione fisici per il bus DC, l'uscita motore e i segnali ausiliari.
L'A16B-2202-0762 è la scheda di cablaggio che serve la sua specifica configurazione del modulo SVM all'interno di questa architettura.
La serie A16B-2202 è la famiglia di schede di cablaggio FANUC per la gamma SVM Alpha e— una serie di schede che copre moduli amplificatori servo monoasse, biasse e triasse in un'ampia gamma di correnti nominali.
Schede diverse in questa serie sono abbinate a specifiche PCB di controllo per formare assemblaggi completi di amplificatori servo.
L'A16B-2202-0762 serve l'estremità ad alta corrente della gamma di moduli servo Alpha monoasse, abbinata alla scheda di controllo appropriata per formare un completo azionamento di asse ad alta potenza.
Il ruolo della scheda di cablaggio nel modulo SVM è chiaramente distinto dal ruolo della scheda di controllo.
La scheda di controllo pensa; la scheda di cablaggio agisce. La scheda di controllo calcola il comando di corrente e genera i segnali di pilotaggio del gate; i transistor della scheda di cablaggio eseguono tali comandi, commutando la tensione del bus DC per produrre la corrente di uscita del motore.
La corrente che scorre attraverso il motore e— che può essere di decine di ampere e— scorre attraverso la scheda di cablaggio. Il calore generato da questa corrente, e dalle perdite di commutazione nei transistor, deve essere dissipato attraverso il dissipatore del modulo e— che è accoppiato termicamente alle superfici di montaggio dei transistor della scheda di cablaggio.
| Parametro | Valore |
|---|---|
| Codice Articolo | A16B-2202-0762 |
| Produttore | FANUC Corporation |
| Tipo di Prodotto | Scheda Cablaggio Amplificatore Servo (PCB di Potenza) |
| Serie Scheda | A16B-2202 |
| Applicazione | Moduli amplificatore servo SVM FANUC Alpha |
| Ingresso Bus DC | 283–325V DC (da PSM) |
| Funzione | Stadio di potenza IGBT, rilevamento corrente, connessioni di alimentazione |
| Origine | Giappone |
| Temperatura Operativa | 0 – 55°C |
| Temperatura di Stoccaggio | −20 – 60°C |
| Condizione Disponibile | Tramite sostituzione completa del modulo SVM o riparazione |
La scheda di cablaggio del modulo amplificatore servo Alpha si trova alla base fisica ed elettrica dell'azionamento. Le connessioni del bus DC e— le linee DC ad alta tensione dal PSM che alimentano il motore e— terminano qui. Anche le connessioni di uscita del motore terminano qui.
I transistor IGBT della scheda di cablaggio commutano tra queste linee per generare l'uscita AC trifase che aziona il motore servo.
Le moderne schede di cablaggio della serie Alpha utilizzano dispositivi IPM (Intelligent Power Module) che racchiudono gli IGBT e i loro circuiti di pilotaggio del gate in un modulo autonomo.
Alcune schede utilizzano dispositivi IGBT discreti. Indipendentemente dalla tecnologia dei transistor, la funzione di commutazione è la stessa: sei transistor (in tre coppie) controllano l'uscita trifase commutando alternativamente ciascun terminale del motore sulla linea del bus DC positiva e negativa.
La precisa temporizzazione e il ciclo di lavoro di queste commutazioni, comandati dai segnali di pilotaggio del gate dalla scheda di controllo superiore, producono la corrente trifase sinusoidale di cui il motore ha bisogno.
Il rilevamento della corrente sulla scheda di cablaggio misura le correnti di fase effettive del motore e le riporta alla scheda di controllo.
Il loop di corrente della scheda di controllo confronta la corrente comandata con quella effettiva e regola il ciclo di lavoro del pilotaggio del gate per minimizzare l'errore.
Senza un rilevamento accurato della corrente, il controllo di corrente ad anello chiuso si interrompe.
Le schede di cablaggio della serie A16B-2202 coprono la gamma di prodotti Alpha SVM dai più piccoli moduli monoasse ai grandi azionamenti ad alta corrente. All'interno di questa serie, i numeri delle schede riflettono il modulo specifico che servono e— la corrente nominale dei transistor, le dimensioni fisiche del modulo e la configurazione dell'azionamento (monoasse, biasse, triasse) variano in tutta la serie.
L'A16B-2202-0762 è abbinato a una specifica configurazione SVM in questa gamma. L'identificazione della scheda corretta richiede il numero di parte completo e— schede diverse nella serie A16B-2202 non sono intercambiabili, anche se appaiono fisicamente simili.
Le classificazioni dei transistor, il design dell'interfaccia termica e il layout dei connettori sono abbinati al modulo di azionamento specifico che servono.
Quando l'A16B-2202-0762 si guasta, i sintomi sono tipicamente di natura dello stadio di potenza: allarmi di sovracorrente, allarmi di guasto transistor, allarmi di fase di uscita mancante o, in casi gravi, arresto completo dell'azionamento per cortocircuito IGBT.
Queste firme di guasto appaiono sul display LED dell'azionamento e vengono anche segnalate come allarmi servo al CNC.
I guasti della scheda di controllo, al contrario, producono codici di allarme relativi al controllo e— errori di comunicazione, guasti VRDY o allarmi relativi ai parametri.
La comprensione di questa distinzione guida la decisione di sostituzione: un allarme dello stadio di potenza indica la scheda di cablaggio, mentre un allarme di controllo indica la scheda di controllo.
La conferma di questa distinzione consente di risparmiare il costo della sostituzione di una scheda non danneggiata.
La politica di FANUC e la pratica standard dei fornitori di servizi specializzati di amplificatori servo non è quella di fornire l'A16B-2202-0762 come scheda autonoma.
Il modulo servo Alpha viene riparato come unità completa e— tramite scambio (un modulo ricondizionato e testato per quello difettoso), tramite riparazione a livello di azionamento in cui viene diagnosticato il guasto specifico e sostituito il componente guasto, o tramite sostituzione del modulo transistor quando il dispositivo IGBT stesso è il guasto.
Questo approccio di servizio a livello di modulo esiste perché la corretta verifica della scheda di cablaggio richiede il suo funzionamento sotto carico motore come parte del modulo SVM completo.
I transistor devono essere testati commutando effettivamente la corrente del motore; il rilevamento della corrente deve essere verificato rispetto alla corrente del motore; il percorso termico deve essere confermato. Nessuno di questi può essere adeguatamente verificato su un banco senza l'assemblaggio completo del modulo e un motore collegato.
D1: Il display di allarme del modulo SVM mostra un allarme di sovracorrente su un asse. La resistenza dell'avvolgimento del motore è stata misurata ed è corretta. La scheda di cablaggio è il guasto probabile?
Un allarme di sovracorrente con un motore confermato come funzionante suggerisce un guasto IGBT sulla scheda di cablaggio (dove un transistor si è guastato in uno stato parzialmente conduttivo) o un guasto del rilevamento della corrente (dove il rilevamento della corrente riporta una corrente superiore a quella effettivamente fluita).
Entrambi sono guasti della scheda di cablaggio. Prima di concludere che si tratti della scheda di cablaggio, verificare che la tensione del bus DC dal PSM sia compresa nella specifica di 283–325V e— un bus DC con sovratensione può causare allarmi di sovracorrente senza alcun guasto della scheda di cablaggio.
D2: Dopo che un transistor IGBT si è guastato in cortocircuito nella scheda di cablaggio, la protezione del PSM è intervenuta e il fusibile del bus DC è saltato. La scheda di cablaggio può essere riparata sostituendo solo il modulo IGBT?
La sostituzione del modulo transistor è un approccio di riparazione legittimo per i fornitori di servizi specializzati. Dopo aver sostituito il modulo IGBT, l'azionamento deve essere testato in modo incrementale e— prima a carico ridotto e poi a pieno carico e— per confermare che il transistor sostituito funzioni correttamente e che nessun altro componente sia stato danneggiato dall'evento di cortocircuito.
Anche i condensatori del bus DC e qualsiasi componente di soppressione delle sovratensioni nel circuito del bus devono essere ispezionati per danni dall'evento di guasto.
Il test a pieno carico dopo la riparazione è essenziale prima di restituire l'azionamento al servizio di produzione.
D3: La ventola di raffreddamento sul modulo servo si è fermata. L'azionamento può continuare a funzionare temporaneamente?
L'azionamento non dovrebbe continuare a funzionare senza la ventola di raffreddamento. I moduli SVM Alpha di FANUC sono progettati con margini termici che dipendono dal flusso d'aria specificato dalla ventola interna. Senza flusso d'aria, le temperature di giunzione degli IGBT aumentano rapidamente sotto carico.
Il funzionamento continuo senza raffreddamento causerà un guasto termico degli IGBT sull'A16B-2202-0762 in breve tempo e— potenzialmente entro pochi minuti a pieno carico.
La ventola deve essere sostituita immediatamente. La sostituzione della ventola è un elemento di manutenzione comune per questi azionamenti e le ventole sono tipicamente disponibili come componenti di ricambio individuali.
D4: La scheda di cablaggio di un modulo SVM dismesso è disponibile. Può essere verificata come funzionante prima di installarla in una macchina di produzione?
Senza test in un modulo SVM completo sotto carico motore, le condizioni della scheda di cablaggio non possono essere adeguatamente verificate.
I transistor IGBT potrebbero aver accumulato danni da fatica termica che non sono visibili esternamente e non appariranno in una misurazione di resistenza a freddo.
Prima di fidarsi di qualsiasi scheda di cablaggio recuperata in un'applicazione di produzione, dovrebbe essere testata sotto carico in una configurazione di azionamento completa da uno specialista con l'attrezzatura di test appropriata.
D5: Quale opzione di riparazione o scambio dell'A16B-2202-0762 offre il miglior equilibrio tra costo e affidabilità per una macchina critica per la produzione?
Lo scambio e— ricevere un modulo ricondizionato e completamente testato per uno difettoso e— offre il miglior risultato per le macchine critiche per la produzione.
Il modulo ricondizionato è stato testato sotto carico motore da uno specialista con conoscenza istituzionale delle modalità di guasto comuni. È coperto da garanzia.
Il tempo di fermo macchina totale è minimizzato perché un modulo testato è disponibile per l'installazione immediata.
La riparazione a livello di scheda è un'opzione a costo inferiore ma richiede la rimozione del modulo difettoso e il suo invio per la riparazione, creando una finestra di fermo più lunga durante la quale la macchina non è disponibile.
