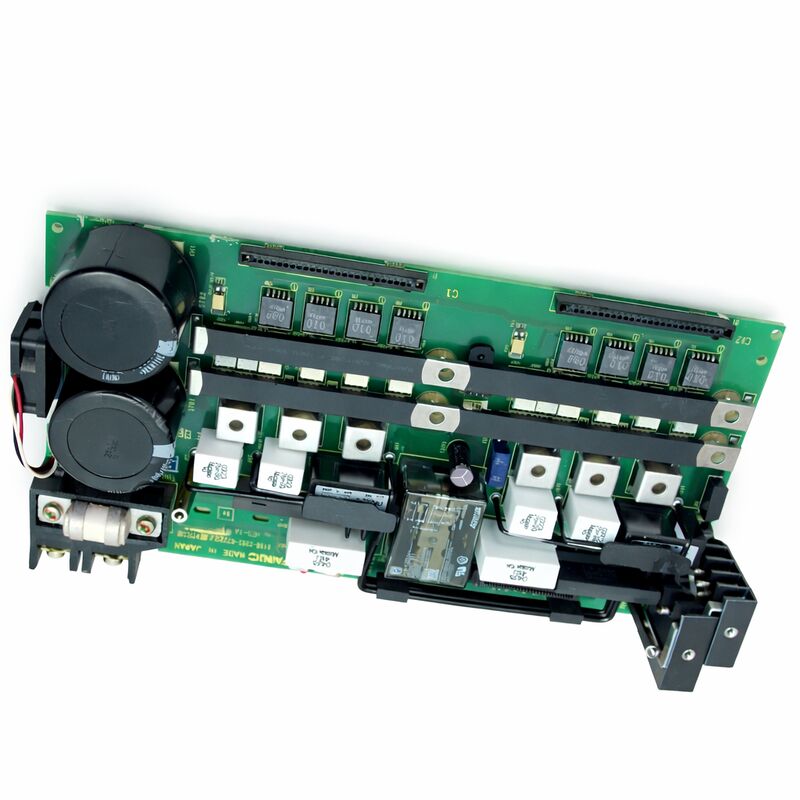

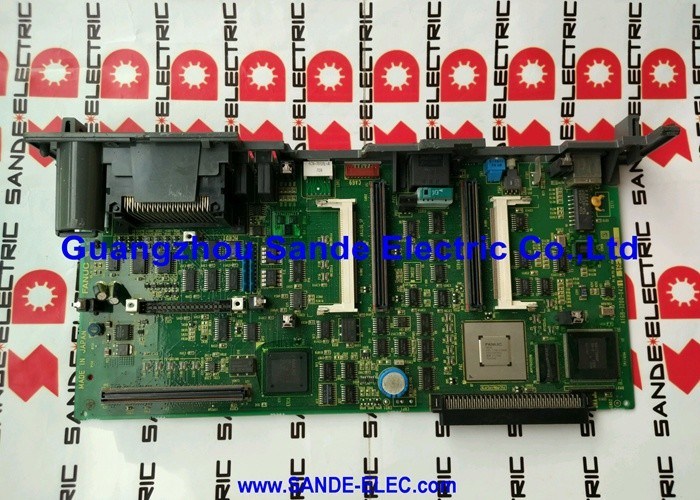

Scheda Fanuc A16b-2202-0772 Unità Drive Alpha A16B22020772 A16B-22O2-O772

FANUC A16B-2202-0772

Numero della parte:A16B-2202-0772

Produttore:FANUC Corporation (Giappone)

Tipo di prodotto:PCB I/O del pannello dell'operatore

Serie di schede:A16B-2202

Sistemi compatibili:FANUC Serie 16 / 18 CNC e compatibile

Visualizzazione

L'A16B-2202-0772 è una scheda di circuito stampato I/O del pannello dell'operatore della serie A16B-2202 di FANUC. It belongs to the cluster of I/O boards in FANUC's Series 16 and 18 controller ecosystem that handle the communication between the CNC controller's PMC and the machine tool's operator interface hardware.

Le schede I/O del pannello di comando trasportano i segnali che fanno funzionare l'interfaccia uomo-macchina: ogni pressione del pulsante sul pannello della macchina viene ricevuta attraverso questa scheda,e ogni stato della lampada indicatore azionato dalla scala PMC è uscita attraverso questa scheda.

La serie A16B-2202 copre una gamma di PCB di I/O FANUC per applicazioni delle serie 16 e 18, che coprono diversi numeri di canali e tipi di I/O.

All'interno di questa serie, le singole varianti sono definite dal loro numero di ingressi, dal numero di uscite e dal tipo elettrico che determina quali macchine e configurazioni di pannelli servono.

Il -0772 è una di queste varianti definite, configurata per l'applicazione specifica di I/O del pannello dell'operatore all'interno della gerarchia del sistema FANUC Serie 16/18.

Queste schede sono montate all'interno dell'armadio del controller e collegate al cablaggio del pannello dell'operatore.

Riceveranno segnali di ingresso da pulsanti, interruttori chiavi, interruttori selettori e circuiti di arresto di emergenza e trasmetteranno segnali di uscita a lampade, allarmi acustici,con una lunghezza massima non superiore a 50 mm.

La loro affidabilità è direttamente visibile all'operatore della macchina. Una scheda I/O del pannello dell'operatore difettosa produce risposte mancanti o errate del pannello che sono immediatamente evidenti durante il funzionamento della macchina.

Specificità principali

L'interfaccia del pannello dell'operatore

Il pannello operativo di una macchina utensile CNC è il punto in cui l'operatore umano interagisce con la macchina.

Dal pannello, l'operatore avvia e interrompe i programmi, seleziona le modalità di funzionamento, consente il movimento dell'asse, controlla le funzioni di mandrino e di liquido di raffreddamento e riconosce gli allarmi.

Ognuna di queste interazioni richiede un percorso fisico di segnale elettrico dall'hardware del pannello al controller CNC.

L'A16B-2202-0772 fornisce il percorso del segnale sul lato di ingresso: quando l'operatore preme un pulsante, l'interruttore del pannello chiude un circuito.Il PCB I/O rileva questa chiusura e la presenta al PMC come stato di input logico.

Il programma di scala PMC legge questo stato e risponde, magari abilitando una modalità, avviando una funzione o passando un segnale al kernel NC.

Sul lato di uscita, l'indicatore di azionamento PMC indica: la modalità è ora attiva, lo spinello è in funzione, il cambio attrezzi è pronto.

Il PCB I/O prende questi stati di uscita logici dal PMC e trasmette corrente attraverso i circuiti delle lampade indicatrici o le bobine di relè collegate ai suoi terminali di uscita.

Ogni pulsante del pannello e ogni indicatore del pannello della macchina attraversano questo percorso logico.

L'I/O PCB è l'hardware che lo rende possibile.

Convenzioni sulla fonte e sul pozzo

I PCB I/O del pannello operatore della serie A16B-2202 sono prodotti in configurazioni elettriche di tipo sorgente e tipo lavandino.

Le uscite di tipo sorgente forniscono corrente dalla scheda al carico.

Quando il PMC attiva l'uscita, la scheda trasporta corrente attraverso il carico.

Le uscite di tipo lavandino forniscono un percorso di corrente a terra.

Quando il PMC attiva l'uscita, la scheda tira il terminale di uscita verso terra, completando il circuito.

Il tipo di scheda installata deve corrispondere al cablaggio del pannello. L'installazione di una scheda di tipo sorgente in cui è prevista una scheda di tipo lavandino o viceversa produce una funzione di uscita del pannello non corretta o assente.Confirmare sempre il tipo elettrico della scheda installata dalla sua etichetta prima di acquistare una sostituzione.

I sintomi e la diagnosi della colpa

Quando una scheda A16B-2202-0772 presenta un guasto, i sintomi sono visibili sul pannello dell'operatore.Input che non registrano più pressioni di pulsanti che non producono alcuna risposta CNC o uscite permanentemente accese o permanentemente spente indicano un guasto della scheda o un problema di cablaggio di campo.

Lo schermo diagnostico PMC del CNC fornisce lo strumento diagnostico diretto.Monitoraggio del registro di ingresso durante il funzionamento fisico di ogni interruttore conferma se la scheda sta ricevendo e trasmettendo il segnale.

Se il PMC mostra lo stato di ingresso corretto quando l'interruttore è azionato, la scheda funziona per tale canale.

Se il PMC non mostra alcun cambiamento mentre l'interruttore è azionato e l'interruttore e il cablaggio sono confermati, il circuito di ingresso della scheda per quel canale ha fallito.

I guasti di uscita sono diagnosticati in modo simile utilizzando la funzione di uscita forzata del PMC per comandare uno stato di uscita specifico e confermando sul pannello se la lampada o il dispositivo corrispondente risponde.

Domande frequenti

D1: diversi pulsanti del pannello dell'operatore hanno smesso di funzionare dopo una procedura di manutenzione nell'armadio del controller. Il cablaggio sembra intatto.

Prima di concludere che la scheda è difettosa,verificare che tutti i connettori tra il cablaggio del pannello e il PCB di I/O siano completamente installati.

Un connettore parzialmente smontato produce esattamente il modello che hai descritto...

Riposizionare tutti i connettori, testare la funzione del pannello e, se il guasto persiste con il connettore confermato, esaminare la scheda per verificare danni.

D2: Le lampade indicatrici del pannello sono tutte accese in modo permanente indipendentemente dallo stato del PMC. Si tratta di un guasto del PCB di I/O o di un guasto del cablaggio?

Le uscite permanentemente accese nonostante lo stato corretto del PMC indicano una condizione di cortocircuito nel circuito del driver di uscita o nel cablaggio.

Controllare se la tensione di alimentazione comune del circuito della lampada è al suo livello corretto ̇ una sovratensione dell'alimentazione può causare l'illuminazione delle lampade attraverso i circuiti di protezione del conducente di uscita degradati.

Se la tensione di alimentazione è corretta, monitorare il registro di uscita del PMC per confermare che il PMC ordina l'interruzione delle uscite.

Se il comando PMC è disattivato ma le luci rimangono accese, è probabile che la sezione del driver di uscita della scheda abbia fallito.

D3: La macchina è stata inondata di liquido di raffreddamento e il pannello dell'operatore ha smesso di funzionare.

Il recupero dipende dall'entità della contaminazione e dalla rapidità con cui viene affrontata.Una tavola esposta alla nebbia del liquido di raffreddamento che non ha ancora causato corrosione può spesso essere pulita con un detergente a contatto sicuro per elettronica e riportata in servizio dopo un'accurata asciugatura.

Una tavola che è stata immersa o lasciata bagnata per un lungo periodo di tempo mostra in genere tracce di corrosione che non possono essere completamente recuperate.

Ispezionare con ingrandimento dopo la pulizia: la corrosione attiva sulle tracce di rame o sui condotti dei componenti è un segno che la scheda non è recuperabile in modo affidabile.

D4: Come posso verificare il tipo di I/O (sorgente o lavandino) del mio A16B-2202-0772 installato prima di acquistare uno di sostituzione?

Leggere direttamente l'etichetta della scheda. L'etichetta sulla scheda installata identificerà il tipo di I/O nella sua descrizione o nella riga delle specifiche.

Se l'etichetta è danneggiata, consultare la documentazione elettrica della macchina il tipo di PCB di I/O è specificato nella sezione sulla configurazione del controller del manuale di manutenzione della macchina.

Se non è disponibile nessuna delle due caratteristiche, un tecnico qualificato FANUC può determinare il tipo misurando le caratteristiche del circuito ai terminali di uscita della scheda con attrezzature di prova adeguate.

D5: Dopo aver sostituito questa scheda, il CNC mostra un errore di comunicazione del pannello dell'operatore che non esisteva prima.

Un errore di comunicazione del pannello dell'operatore dopo una sostituzione della scheda indica in genere uno dei tre problemi: la scheda di sostituzione ha una configurazione di indirizzo I/O Link diversa dall'originale,un connettore non è completamente collegato sulla scheda di ricambio, oppure la scheda di ricambio presenta un guasto che genera una condizione di errore sul bus di collegamento I/O.

Controlla prima le impostazioni dell'indirizzo I/O Link e la posizione del connettore.

Se entrambe le prove sono corrette, potrebbe essere necessario sostituire la scheda di ricambio.
