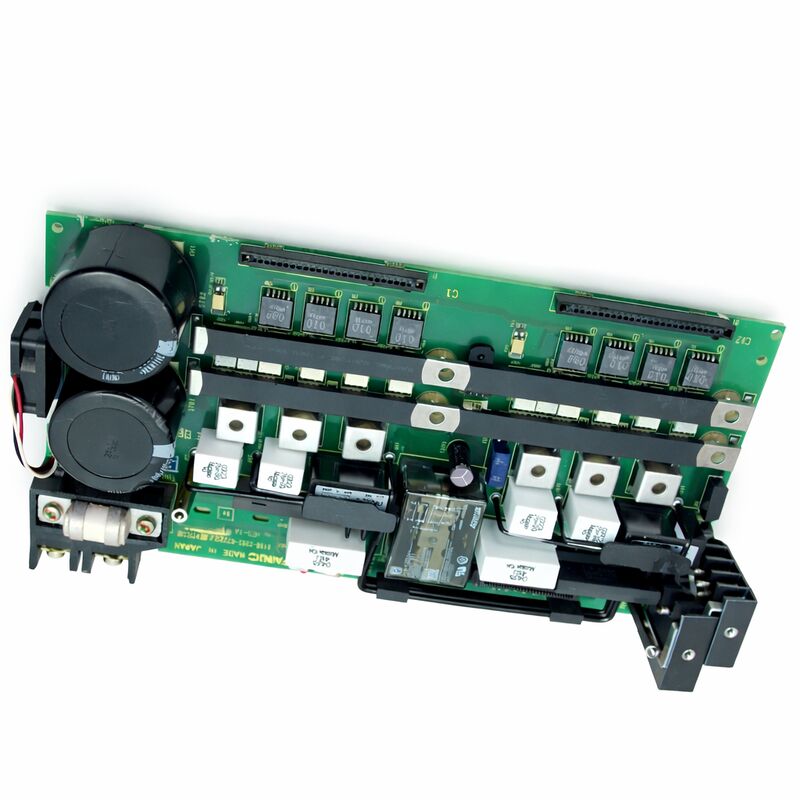

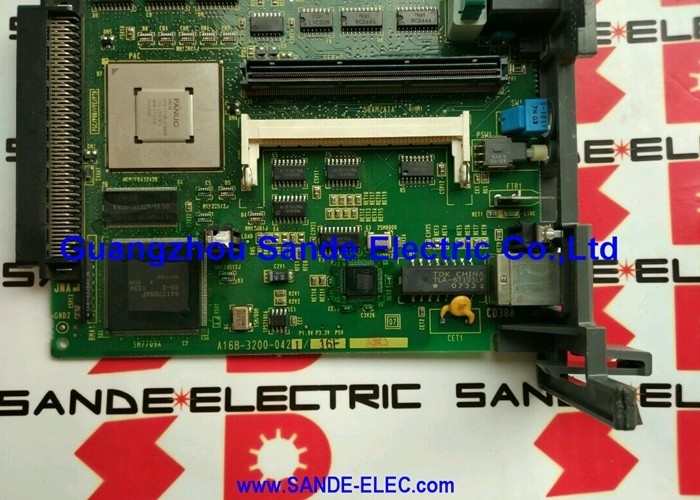

Scheda Fanuc A16b-2202-0773 Unità Drive Alpha A16B22020773 A16B-22O2-O773

FANUC A16B-2202-0773

Numero della parte:A16B-2202-0773

Produttore:FANUC Corporation (Giappone)

Tipo di prodotto:PCB I/O del pannello dell'operatore

Serie di schede:A16B-2202

Sistemi compatibili:Sistemi di controllo CNC FANUC

Visualizzazione

L'A16B-2202-0773 è una scheda di circuito stampato I/O del pannello dell'operatore della serie A16B-2202 di FANUC.Essa gestisce l'interfaccia di segnale tra il controller CNC e il pannello dell'operatore della macchina.

Ogni pulsante, interruttore, selettore rotativo e indicatore sul pannello dell'operatore si collegano al controller attraverso i percorsi di segnale I/O gestiti da questa scheda.

La serie A16B-2202 copre le schede I/O del pannello dell'operatore su più generazioni di controller CNC FANUC.

Queste schede traducono gli ingressi fisici dal pannello dell'operatore,arresto di emergenza .

Esse guidano anche gli indicatori di uscita del pannello: le luci che indicano all'operatore quale modalità è attiva, quali funzioni sono abilitate e quale è lo stato attuale della macchina.

Senza una scheda di I/O del pannello operatore funzionante, il CNC non ha un percorso affidabile per i comandi dell'operatore.

Il movimento dell'asse può ancora essere possibile attraverso metodi di parametri diretti, ma il normale funzionamento della macchina attraverso il pannello dell'operatore non lo è.

Questa scheda è un requisito funzionale per le operazioni di lavorazione di routine.

Specificità principali

I/O del pannello dell'operatore Il percorso del segnale

Quando un macchinista preme "Ciclo di avvio", la chiusura fisica del pulsante produce un segnale di tensione o di terra che viaggia attraverso un cavo alla scheda I/O del pannello dell'operatore.

Il circuito di ingresso della scheda legge questo segnale e riferisce lo stato alla logica della scala PMC del controller CNC.

Il PMC legge l'input "Inizio ciclo" e, se tutte le condizioni sono soddisfatte, avvia il ciclo di taglio.

Questo percorso esiste per ogni pulsante e interruttore sul pannello.le richieste di cambio utensile ­ ciascuna produce un segnale che la scheda I/O interfaccia con il CNC.

Sul lato di uscita, la scheda riceve i comandi dal CNC ′′ accendere la lampada Cycle Active,′′ "abilitare l'indicatore di alimentazione ′′ e azionare le luci del pannello corrispondenti.

La designazione "tipo sorgente" descrive la convenzione logica del segnale.

In tipo sorgente I/O, i circuiti di ingresso della scheda rilevano la corrente che scorre dal dispositivo di campo.

Questa è una delle due convenzioni comuni di I/O industriale, e determina come è configurato il cablaggio del pannello.

I dispositivi di campo devono corrispondere al tipo di I/O della scheda per funzionare correttamente.

Serie A16B-2202

La serie A16B-2202 comprende una gamma di varianti di schede I/O del pannello dell'operatore, ognuna con numeri specifici di punti I/O, tipi di logica del segnale,e caratteristiche funzionali abbinate alle diverse configurazioni della piattaforma di controllo.

La serie copre l'I/S del pannello standard in vari numeri di canali ¥ 48, 64, 72, 96,104 combinazioni di ingressi e uscite e comprende varianti con caratteristiche quali gli ingressi di salto ad alta velocità per i cicli di sonda.

La variante -0773 occupa una posizione specifica in questa famiglia, definendo il particolare numero di I/O e le caratteristiche appropriate alla configurazione del sistema di destinazione.

Come per le altre schede I/O del pannello dell'operatore di questa serie, il -0773 si installa nel rack del pannello dell'operatore e comunica con il controller CNC attraverso l'interfaccia I/O del pannello.

È essenziale identificare la variante corretta.

Numeri di suffisso A16B-2202 diversi non sono intercambiabili. Una scheda non corretta può avere le stesse dimensioni fisiche e la stessa disposizione dei connettori ma una capacità di segnale diversa.Confirmare sempre il suffisso della scheda installata dalla sua etichetta prima di acquistare una sostituzione.

Identificazione dei guasti Gestione dei guasti di I/O

Quando una scheda I/O del pannello dell'operatore fallisce, il guasto si presenta in genere come uno di tre modelli.Indicatori tutti spenti o tutti illuminati.

Un guasto parziale rende le funzioni specifiche del pannello non rispondono mentre altre funzionano normalmente questo spesso indica una sezione specifica della matrice di I/O della scheda o una specifica linea di alimentazione sulla scheda.

I guasti intermittenti delle funzioni del pannello che funzionano a volte e non altre spesso hanno origine da problemi di contatto del connettore piuttosto che dalla scheda stessa.

Prima di concludere che il pannello ha fallito, controllare le connessioni del cavo del pannello sia all'estremità del pannello e l'estremità del pannello.

I cavi del pannello operatore accumulano usura nei punti di connessione a causa del ripetuto montaggio e rimozione del pannello.

Un connettore parzialmente fermo o un contatto danneggiato produce lo stesso sintomo di un guasto della scheda.

Se le connessioni sono confermate buone e il guasto persiste, la scheda è il candidato di sostituzione.

Domande frequenti

D1: Diversi tasti specifici del pannello hanno smesso di rispondere. Altri funzionano normalmente. La colpa è dell'A16B-2202-0773?

Il guasto di una chiave selettiva specifici tasti non rispondono mentre altri funzionano può indicare un guasto della scheda, ma è ugualmente coerente con un guasto della tastiera del pannello o un guasto del cavo del pannello.

Prova sostituendo prima il cavo del pannello, se possibile.

Se il cavo del pannello è confermato buono, il difetto si trova nella sezione specifica di I/O della scheda o nei contatti del foglio di chiavi per tali chiavi specifiche.Controllare il foglio di chiavi sotto i tasti colpiti per la contaminazione o l'usura.

D2: La macchina mostra un allarme del pannello dell'operatore dopo un'ondata di corrente. La scheda presenta una visibile decolorazione vicino a un connettore.

Il decoloramento visibile indica un guasto di un componente causato dall'evento di alimentazione.Non tentare di ripristinare il funzionamento con una scheda danneggiata il guasto può cascata alla scheda principale CNC attraverso l'interfaccia se il circuito danneggiato applica segnali errati.

Verificare anche la tensione dell'alimentazione del pannello prima di installare la sostituzione per confermare che la tensione di sovraccarico è stata eliminata.

D3: Qual è la differenza tra le schede di ingresso/uscita del pannello operatore di tipo sorgente e di tipo lavandino?

Le schede di tipo sorgente forniscono corrente dalla scheda al dispositivo di campo. Il dispositivo di campo (tastatore, interruttore) collega il percorso corrente alla terra per attivare l'input.Le schede di tipo affondamento affondano la corrente dal dispositivo di campo.

Il dispositivo di campo fornisce la tensione all'ingresso della scheda. Il cablaggio del pannello è diverso per ogni tipo una scheda di tipo sorgente non può funzionare correttamente con il cablaggio di campo configurato per il tipo lavandino.

Confirmate sempre la convenzione di cablaggio prima di acquistare una scheda di ricambio.

D4: La macchina è stata aggiunta un nuovo pannello operatore. Il pannello non comunica correttamente con il CNC. L'A16B-2202-0773 potrebbe aver bisogno di sostituzione?

In uno scenario di retrofit, il cablaggio del pannello e la convenzione I/O della scheda devono corrispondere.la scheda può essere sostituita da una variante compatibile.

Confirmare anche che il cavo del pannello corrisponda all'assegnazione del connettore della scheda.

Un pannello mal cablato apparirà come un errore della scheda ma la scheda non è colpevole.

D5: La riparazione a livello di componente può essere eseguita su questa scheda?

La riparazione a livello di componente è possibile per guasti specifici diodi di protezione dell'ingresso danneggiati, circuiti integrati del driver dell'indicatore non funzionanti, contatti dei connettori ossidati.

I circuiti integrati di interfaccia FANUC proprietari, se danneggiati, non sono generalmente disponibili in modo indipendente e rendono impraticabile la riparazione a livello di componente per tali guasti.

Un servizio di riparazione FANUC qualificato può valutare la modalità di guasto specifica e fornire consigli sulla riparabilità.
