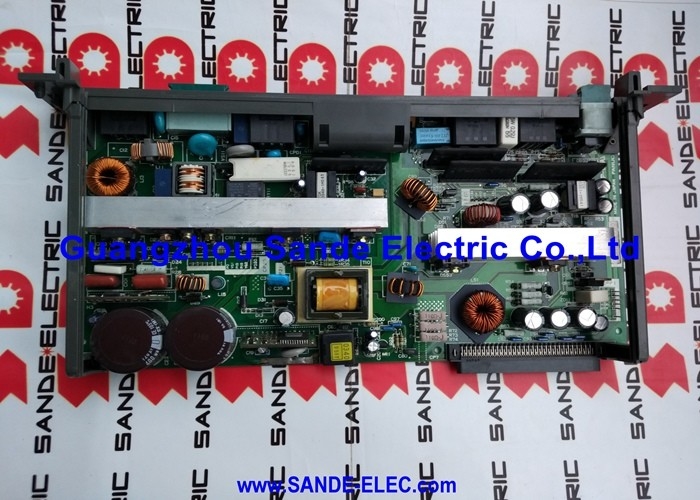

A16B-2202-0786 PCB FAUNC POWER utilizzati A16B22020786 A16B-22O2-O786

A16B-2202-0786 FANUC Alpha SVM3-20/20/40 Tavola di cablaggio A06B-6096-H307 / Tre assi 20A+20A+40A / Serie A16B-2202

A06B-6096-H307 Il servomodulo a tre assi SVM3-20/20/40

Il manuale del servoamplificatore GE Fanuc Alpha (B-65165E/02) conferma:la variante di corrente più alta della famiglia di servomoduli a tre assi A06B-6096 SVM3.

SVM3 (Servo Module 3-axis) integra tre canali servo-asse indipendenti in un unico modulo.Tre assi condividono una fonte di alimentazione comune e un bus CC all'interno dell'alloggiamento del modulo, massimizzando l'utilizzo dello spazio dell'armadio rispetto a tre unità singole separate..

L'SVM3-20/20/40 ha potenze di corrente asimmetriche sui suoi tre canali:

• Asse 1:20A picco
• Asse 2:20A picco
• Asse 3:40A picco

Specificità principali

Conferma della famiglia SVM3 di schede di cablaggio A16B-2202

Il manuale B-65165E/02 di GE Fanuc conferma la famiglia completa A06B-6096 SVM3 e le loro schede di cablaggio:

A16B-2202-0786 alla fine della serie è la variante con la somma di corrente più alta con tre assi per un picco complessivo di 80A.

Scenari di applicazione

SVM3-20/20/40 difetto della scheda di cablaggio:Una FANUC Alpha CNC con un modulo a tre assi SVM3 sviluppa guasti interni dell'unità. Dopo aver verificato la scheda di controllo e i transistor IGBT, la scheda di cablaggio A16B-2202-0786 viene identificata come il guasto.Sostituzione ripristina il corretto funzionamento del servo a tre assi.

Valutazione di un servomodulo a tre assi:Il modulo SVM3-20/20/40 di una macchina di produzione subisce una manutenzione pianificata completa.

Domande frequenti

D1: Come posso verificare che A16B-2202-0786 sia la scheda di cablaggio per il mio modulo SVM3?

Identificare il modulo di azionamento dalla sua targhetta frontale se è scritto A06B-6096-H307, A16B-2202-0786 è la scheda di cablaggio confermata.Leggere l' etichetta sulla scheda installata per confermare il numero della parte.

D2: Perché l'SVM3-20/20/40 utilizza valutazioni asimmetriche 20/20/40 piuttosto che una 20/20/20 o 40/40 uniforme?

Le correnti nominali asimmetriche corrispondono all'unità alle richieste meccaniche effettive dei tre assi che serve, evitando sia la sottospecificazione dell'asse ad alta potenza che la sovraspecificazione degli assi più leggeri.Il canale 40A gestisce l'asse di carico più elevato mentre i canali 20A servono gli assi più leggeri in modo efficienteQuesto approccio equilibrato ottimizza il costo e le prestazioni termiche del modulo di azionamento per le esigenze di asse specifiche della macchina utensile.

D3: L'A16B-2202-0786 è intercambiabile con l'A16B-2202-0785 adiacente (SVM3-12/20/40)?

Il numero A16B-2202-0785 è la scheda di cablaggio per SVM3-12/20/40 e A16B-2202-0786 è per SVM3-20/20/40. The wiring board's PCB layout reflects the specific transistor module sizes for each axis channel — the 20A Axis 1 channel on the H307 has a different transistor rating than the 12A Axis 1 channel on the H306Le tavole non sono intercambiabili.

D4: Quali sono le precauzioni di sicurezza da adottare prima di accedere all'A16B-2202-0786 all'interno del servomodulo?

Spegnete la corrente e bloccate l'alimentazione.Il bus a corrente continua SVM3-20/20/40 mantiene la carica dopo la rimozione della rete . Maneggiare A16B-2202-0786 con una cinghia antistatica sul polso su una superficie protetta da ESD.

D5: La sostituzione dell'A16B-2202-0786 richiede modifiche dei parametri del servo CNC?

No, i parametri del servo per tutti e tre i canali dell'asse risiedono nella memoria dei parametri principali del CNC.il CNC scarica i parametri del servo durante l'inizializzazione dell'accensioneVerificare la corretta risposta del servo su tutti e tre i canali dell'asse a bassa velocità prima di tornare alla produzione.
