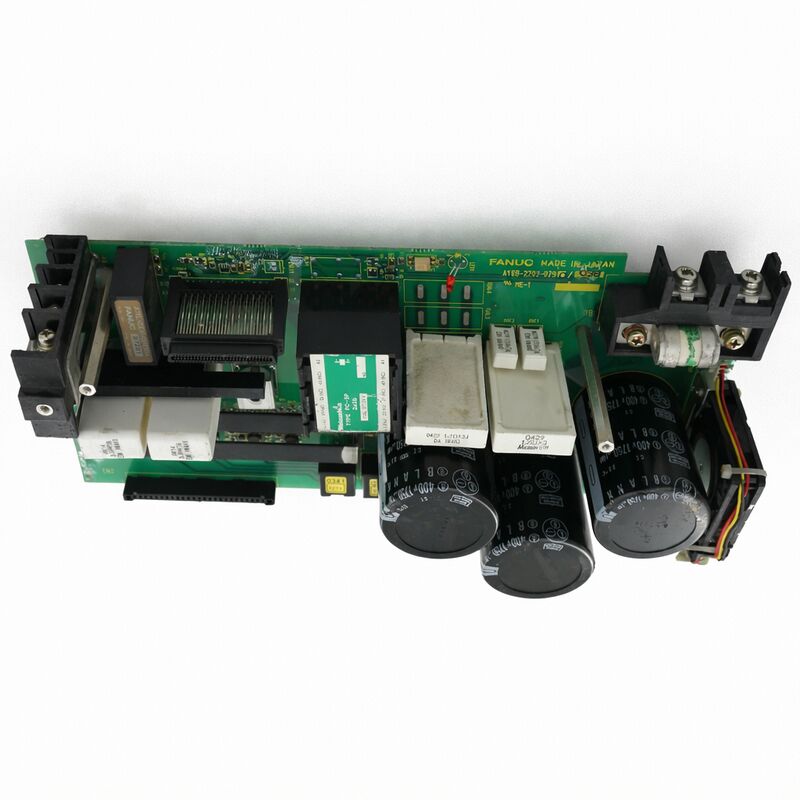

FANUC A16B-2202-0790 PC BOARD ALPHA DRIVE UNIT A16B22020790

FANUC A16B-2202-0790

Alfa Servo SVM1-130 Power PCB per la riparazione dell'azionamento monoasse

Descrizione principale

IlFANUC A16B-2202-0790è unAlfa servo SVM1-130 PCB di potenzautilizzato in una un solo assecontesto di guida.

È indicato come unServo board / PCB di potenzacontensione della bobina 24 VDC- e1 indicatore LED, il che lo colloca direttamente nella sezione alfa degli amplificatori servo piuttosto che nelle categorie della scheda principale CNC o del pannello dell'operatore.

Nel vero lavoro di assistenza, una scheda come questa appartiene all'hardware del lato dell'amplificatore che supporta l'arrangiamento servo Alpha a singolo asse.

È più prezioso quando l'amplificatore rimane riparabile e la scheda corretta è necessaria per ripristinare la struttura di azionamento originale invece di sostituire la pila completa dell'amplificatore.

Perché è legato aSVM1-130, la corrispondenza esatta conta più della somiglianza visiva.

Tabella dei parametri

Applicazioni

IlA16B-2202-0790è più adatto aRiparazione di servoamplificatori monoasse della serie alfa, soprattutto quando la macchina utilizza unSVM1-130la configurazione e l'hardware originale dell'unità vale ancora la pena di mantenere.

Si adatta ad applicazioni quali:sostituzione di servo board,ristrutturazione della scheda motrice,Inventario delle riparazioni, esupporto servo Alpha legacyin ambienti di servizio CNC.

È inoltre adatto per officine di riparazione che si occupano dello scambio di schede e per gli utenti che desiderano ripristinare l'arrangiamento originale dell'amplificatore monoasse invece di sostituire l'intera sezione di azionamento.

In tali casi, la corretta scheda di potenza può essere il percorso più diretto per tornare a un funzionamento stabile dell'azionamento.

Guida alla sostituzione

Prima di sostituire laA16B-2202-0790, la sezione motrice deve essere ispezionata nel suo insieme.

Questo include il controllo se il guasto è nella scheda di alimentazione, l'hardware del servoamplificatore circostante, o i collegamenti connessi e i percorsi di feedback.

Poiché questo modello è legato a un layout monoasse Alpha SVM1-130, la sostituzione della scheda dovrebbe essere basata sulla diagnosi a livello di amplificatore piuttosto che su uno scambio di scheda generico.

Dopo l'installazione, i tecnici devono verificare l'avvio stabile, il corretto comportamento dell'indicatore e la risposta costante dell'azionamento monoasse in condizioni di funzionamento normali.

Questi controlli post-sostituzione sono particolarmente importanti per le servo power board perché la riparazione di successo dipende sia dalla compatibilità elettrica che dal comportamento stabile dell'amplificatore in uso.

Domande frequenti

D1: Cos'è A16B-2202-0790?
Si tratta di unAlfa servo SVM1-130 PCB di potenzautilizzato comea un solo assela scheda nell'ambiente del servoamplificatore FANUC Alpha.

D2: Questa è una scheda di controllo CNC principale?
Appartiene alla sezione dei servoamplificatori, dove funziona come una scheda servo/power piuttosto che come la scheda centrale del processore CNC.

D3: Che cosa significa la designazione monoasse?
Significa che la scheda è pensata per un impianto di amplificazione a un asse, questo è importante perché la configurazione dell'asse influenza la compatibilità della scheda e il modo in cui l'amplificatore è strutturato.

D4: Perché la specifica della bobina 24 VDC è importante?
Aiuta a identificare il contesto operativo della scheda all'interno dell'assemblaggio dell'amplificatore ed è uno dei dettagli elencati utilizzati per distinguere questo modello dalle altre schede della serie Alpha.

Q5: Cosa si deve verificare prima di acquistare o sostituire questa scheda?
Confirmare il numero esatto della parte, verificare l'applicazione SVM1-130, ispezionare la scheda esistente e le condizioni dell'amplificatore,e assicurarsi che il guasto appartiene alla sezione della scheda piuttosto che al più ampio hardware dell'unità.
