Circuito stampato CNC
>
|
| Luogo di origine | Giappone |
| Marca | FANUC |
| Certificazione | CE ROHS |
| Numero di modello | A16B-2203-0021 |

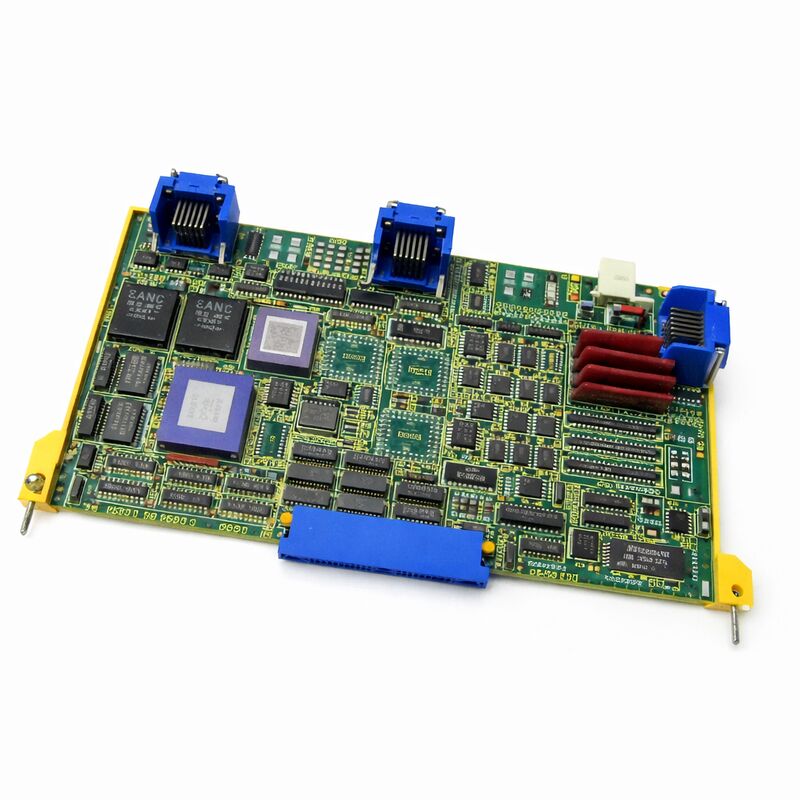

Numero della parte:A16B-2203-0021
Produttore:FANUC Corporation (Giappone)
Tipo di prodotto:Modulo di controllo PCB
Serie di schede:A16B-2203
Applicazione:Controller CNC e sistemi di automazione FANUC
L'A16B-2203-0021 è una scheda di circuito stampato della serie A16B-2203 di FANUC, una famiglia di PCB a controllo CNC che comprende schede di circuito servo, moduli di controllo e di espansione dell'asse,con una lunghezza massima non superiore a 50 mm, processori grafici e schede funzionali di sistema in tutta la gamma di controller CNC e di automazione di FANUC.
Questa serie rappresenta la generazione di schede associate alle piattaforme CNC di media generazione di FANUC,fornendo le specifiche funzionalità funzionali per le quali la famiglia A16B-2203 è stata progettata nelle configurazioni dei controller da essa supportate.
La serie A16B-2203 si distingue dalle serie A16B-2200, A16B-2201 e A16B-2202 per la sua posizione funzionale nell'architettura della scheda FANUC.
Mentre i numeri di serie precedenti della famiglia A16B-22xx coprivano I/O, memoria, controllo dell'asse e logica di sistema per i controller di prima e media generazione,la serie A16B-2203 comprende schede funzionali più avanzate, incluse schede servo-interfaccia ad alte prestazioni, PCB di controllo a spindle drive e schede di opzione di espansione per controller che richiedono funzionalità oltre l'hardware base.
Ogni scheda della famiglia A16B-2203 ha uno scopo definito nell'architettura del controller che serve.
La scheda -0021 è una di queste, fornendo la sua capacità specifica al sistema CNC FANUC in cui è installata.
| Parametro | Valore |
|---|---|
| Numero della parte | A16B-2203-0021 |
| Produttore | FANUC Corporation |
| Tipo di prodotto | Modulo di controllo PCB |
| Serie di schede | A16B-2203 |
| Applicazione | Sistemi di controllo CNC FANUC |
| Origine | Giappone |
| Temperatura di funzionamento | 0 55°C |
| Temperatura di conservazione | -20 60°C |
| Umidità | 75% RH max (non condensante) |
| Condizione disponibile | Nuovo (surplus) / rinnovato / riparato |
La serie A16B-2203 è stata prodotta insieme alle piattaforme CNC della serie 16, 18, 21 e correlate di FANUC.
All'interno di questa famiglia, diverse varianti soddisfano i requisiti hardware specifici degli azionamenti, dell'espansione del movimento, del controllo del mandrino e delle funzioni di sistema che questi controller richiedevano.
Alcuni membri della famiglia A16B-2203 servono come circuiti a servo drive montati direttamente nelle unità di servo amplificatore.e gestire i driver del gate power stage.
Altri funzionano come schede di opzioni di espansione dell'asse che aggiungono assi controllati a un controller senza richiedere una sub-CPU separata.interfacce di comunicazione, o funzioni di monitoraggio.
L'ampiezza della serie riflette l'approccio modulare di FANUC: una famiglia di prefissi, molte funzioni specifiche, ognuna ottimizzata per il proprio ruolo.
L'A16B-2203-0021 contribuisce con la sua funzione specifica a questo ecosistema.
La sua installazione nella configurazione del controller è ciò che consente la capacità che fornisce.
Le schede della serie A16B-2203 sono componenti legacy secondo gli standard attuali.
Le macchine che le contengono non sono un'eredità nel senso pejorativo molte rappresentano beni di produzione di alto valore che i loro proprietari intendono mantenere in produzione per gli anni a venire.L'elettronica è ciò che richiede attenzione, non la macchina stessa.
La manutenzione di queste macchine dipende dall'accesso alle tavole specifiche che contengono.
La catena di approvvigionamento del mercato post-vendita per le schede della serie A16B-2203 comprende unità in eccesso testate da controllori dismessi,pannelli ristrutturati professionalmente con ripristino a livello di componente e test funzionali, e servizi di riparazione che affrontano i guasti specifici dei componenti a livello di scheda.
Questa catena di approvvigionamento funziona efficacemente per i consigli di questa generazione.
Quando si acquista una scheda di ricambio A16B-2203-0021, verificare il numero esatto della parte dall'etichetta della scheda installata.
La serie A16B-2203 contiene molte varianti e i numeri di parti che differiscono di una singola cifra possono servire funzioni completamente diverse nel controller.
La somiglianza fisica tra le tavole non indica una compatibilità funzionale.
L'identificazione del codice di allarme preciso dal display di allarme del CNC è il primo passo in qualsiasi diagnosi.
I codici di allarme FANUC di questi sistemi sono mappati a specifiche aree funzionali allarmi di servocomunicazione, errori di controllo dell'asse, guasti dell'interfaccia del mandrino,e gli errori di comunicazione I/O hanno ognuno intervalli di codice di allarme distinti.
Prima di concludere che una scheda ha fallito, il connettore associato alla scheda deve essere ispezionato e riposto.
Un numero significativo di guasti apparenti delle schede sono in realtà guasti dei connettori ∙ contatti ossidati, connettori parzialmente disconnessi,o per perni di connettore che si sono piegati durante una precedente operazione di servizio.
Questi problemi sono molto più comuni dei guasti effettivi dei componenti del PCB e spesso possono essere risolti senza sostituzione della scheda.
Quando la scheda è confermata come fonte di guasto, la sostituzione con una scheda equivalente testata e la verifica funzionale sono le fasi appropriate.
Verifica funzionale che confermi che il controller funziona correttamente attraverso la gamma di funzioni abilitate dalla scheda deve essere eseguita prima di riportare la macchina in produzione.
D1: Il codice di allarme CNC indica l'area funzionale servita dall'A16B-2203-0021. Prima di ordinare una sostituzione, quali passaggi diagnostici confermano che il pannello è il difetto?
Se l'allarme persiste, e se una scheda confermata buona dello stesso numero di pezzo è disponibile per un test di sostituzione,installalo temporaneamente per confermare se l'allarme si spegne.
Questo test di scambio isola definitivamente il guasto della scheda rispetto ai circuiti circostanti.
Se non è disponibile una scheda di prova di sostituzione, procedere alla conferma del connettore e misurare le tensioni dei punti di prova documentate nel manuale di manutenzione del regolatore prima di ordinare una sostituzione.
D2: è stata installata una sostituzione testata A16B-2203-0021 e l'allarme originale è stato cancellato, ma è apparso un nuovo allarme diverso.
Un nuovo allarme dopo la sostituzione della scheda che cancella l'allarme originale è spesso una condizione secondaria che il guasto originale mascherava.
Il nuovo allarme è ora il difetto attivo, indagato utilizzando lo stesso approccio diagnostico - codice di allarme, documentazione del codice di allarme e controllo funzionale dell'area a cui punta il nuovo allarme.
È inoltre possibile che la scheda di ricambio abbia una revisione hardware leggermente diversa la cui interfaccia richieda un aggiustamento dei parametri;esaminare la documentazione relativa alle modifiche hardware del controller, se disponibile;.
D3: La scheda appare fisicamente intatta. Vale la pena inviarla a una valutazione professionale prima di decidere se sostituirla o ripararla?
L'ispezione fisica identifica danni evidenti, ma manca la maggior parte dei modi di guasto degrado del condensatore, deriva del transistor e guasti parametrici dell'IC non producono segni visibili.
Per un cartone scarso o costoso, una valutazione professionale prima dello smaltimento è economicamente razionale.
Un servizio di riparazione di PCB qualificato FANUC può testare la scheda in condizioni elettriche realistiche e determinare se il guasto è un guasto di un componente riparabile.
Una scheda riparata con una garanzia di servizio di riparazione è spesso la soluzione più conveniente per le scarse varianti A16B-2203.
D4: Come deve essere conservata una scheda di riserva A16B-2203-0021 per mantenere la sua funzionalità per un periodo prolungato?
Conservare nell'imballaggio antistatico originale o equivalente. Mantenere una temperatura ambiente stabile e una bassa umidità. Evitare il ciclo di temperatura. L'espansione e la contrazione stressano le giunture della saldatura nel tempo.Ispezionare annualmente i contatti dei connettori per l'ossidazione.
Per le schede con componenti a batteria, controllare e sostituire la batteria prima che scenda al di sotto della soglia di ritenzione.
Una tavola ben conservata può rimanere utile per molti anni come riserva di manutenzione.
D5: La macchina si sta avvicinando alla fine della sua vita di produzione prevista. Vale ancora la pena mantenere questa scheda rispetto a considerare un aggiornamento CNC?
L'economia dipende dal valore di produzione rimanente della macchina, il costo della sostituzione della scheda contro un aggiornamento CNC,e quante altre schede legacy nel controller potrebbero aver bisogno di attenzione nei prossimi anni.
Un aggiornamento CNC sostituisce l'intero controller con una piattaforma moderna, eliminando la preoccupazione per la disponibilità della scheda legacy, ma richiede investimenti in messa in servizio, rientrata dei parametri,e riqualificazione degli operatori.
Per una macchina con una durata produttiva significativa, la sostituzione della scheda è di solito la scelta più economica.
Per le macchine in fase di fine vita, l'investimento di aggiornamento può offrire un valore migliore a lungo termine.
