Modulo di allarme Fanuc A16B-2203-0031 A16B22030031 A16B-22O3-OO31

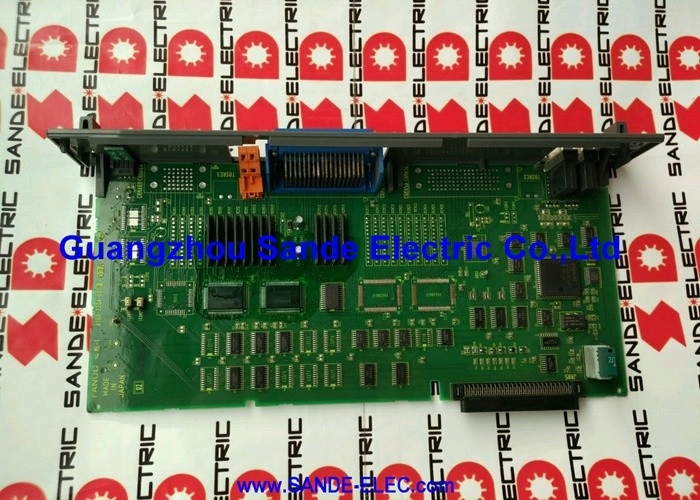

A16B-2203-0031∙ FANUC Serie 16 Opzione 2 PCB ∙ 4 assi aggiuntivi / Nessuna sub-CPU / Display di stato LED / A20B-2902-0070

Opzione 2 Expansione dell'asse della serie 16

La FANUC Serie 16 CNC utilizza un'architettura di espansione basata su slot.Lo slot "Opzione 2" riceve la scheda di espansione dell'asse la scheda che aggiunge canali dell'asse servo oltre ciò che fornisce la scheda principale.

L'A16B-2203-0031 riempie questo slot dell'opzione 2 con 4 canali di asse aggiuntivi.La scheda principale di base Serie 16 gestisce gli assi primari (in genere da 3 a 4 assi per un centro di lavorazione standard o un centro di tornitura)Quando l'applicazione richiede di più, una macchina con un tavolo rotativo, uno spinello aggiuntivo, un asse di cambio pallet,o un asse dedicato del magazzino utensile la A16B-2203-0031 fornisce i canali servo per il controllo di essi.

Informazioni chiave sul prodotto

Nessuna sub-CPU Controllo dell'asse attraverso il processore principale

L'A16B-2203-0031 è ilvariante non sotto-CPUQuesto significa che tutti i calcoli di controllo dell'asse per i 4 assi aggiuntivi sono eseguiti dalla CPU principale della Serie 16 non è dedicata alcuna unità di elaborazione separata a questi assi espansi.

Per le macchine in cui i 4 assi aggiuntivi funzionano a velocità modeste e non richiedono le caratteristiche di elaborazione in tempo reale più esigenti,la CPU principale gestisce il carico di calcolo aggiunto senza degrado delle prestazioniGli assi aggiuntivi più semplici, come i tavoli rotanti, gli indicizzatori di pallet, i caricatori delle riviste utensili, rientrano in genere in questa categoria.

Questo contrasta con l'A16B-2203-0033, che include una sub-CPU dedicata specificamente per le applicazioni della serie 18 che richiedono un'elaborazione indipendente per gli assi aggiuntivi.

Indicatore di stato LED  Visibilità diagnostica

Il pannello anteriore dell'A16B-2203-0031 è munito di un allarme a LED e di un display di stato.

Display della sequenza di accensione:Il modello LED cambia attraverso stati definiti durante la sequenza di avvio del CNC. Un modello fermato o errato aiuta a localizzare i difetti di avvio nella scheda Opzione 2.

Indicazione di allarme:Quando si verifica un servo allarme su uno degli assi aggiuntivi,il LED della scheda Opzione 2 fornisce il primo indicatore di allarme visibile a livello della scheda utile per diagnosticare gli allarmi dell'asse senza accedere al display dell'operatore CNC.

Scenari di applicazione

Espansione del centro di lavorazione a 4 assi:Un centro di lavorazione della serie FANUC da 16 MB ha bisogno di un quinto asse per un tavolo di indicizzazione rotante.e i parametri vengono ricaricatiIl quinto asse diventa disponibile per il CNC.

Sostituzione in caso di guasto della scheda opzione 2:Un centro di lavorazione con installato l'A16B-2203-0031 sviluppa allarmi specificamente sui canali dell'asse aggiuntivo.Sostituzione ripristina l'operazione dell'asse aggiuntivo.

Domande frequenti

D1: L'A16B-2203-0031 può essere installato senza il servomodulo A20B-2902-0070?

L'A20B-2902-0070 è il modulo di controllo servo che si collega alla scheda A16B-2203-0031 Opzione 2. Il modulo servo fornisce l'elaborazione del servo loop per gli assi aggiuntivi.i canali dell'asse aggiuntivo non possono funzionareQuando si ordina l'A16B-2203-0031, si conferma se è necessario anche il servomodulo o se un A20B-2902-0070 esistente può essere trasferito dalla scheda originale.

D2: dopo l'installazione dell'A16B-2203-0031, perché tutti i parametri e i programmi devono essere ricaricati?

Il CNC-Shopping conferma che l'installazione richiede il ricarico dei parametri e del programma.Il sistema esegue un rilevamento hardware all'avvio■ una discrepanza tra i dati di configurazione memorizzati e l'hardware rilevato può causare l'inizializzazione errata del CNC.I parametri di ricarica garantiscono che il CNC riconosca e configura correttamente i nuovi assi aggiuntivi.

D3: Qual è il numero massimo di assi totali su un CNC della serie 16 con installato A16B-2203-0031?

Il sistema di base della serie 16 supporta 4 assi sulla scheda principale.Questo copre le configurazioni più complesse delle macchine utensili nella gamma di applicazioni target della serie 16.. Confirmare il numero massimo di assi configurati dalla documentazione specifica della serie e del modello del CNC.

D4: L'A16B-2203-0031 è compatibile con i sistemi CNC della serie 18?

Per le applicazioni della serie 18 che richiedono 4 assi aggiuntivi, la scheda A16B-2203-0033 (con Sub-CPU) è la corretta.La serie 16 e la serie 18 utilizzano diverse varianti di schede Opzione 2.

D5: Quali allarmi indicano che la scheda A16B-2203-0031 Opzione 2 ha fallito?

allarmi che interessano specificamente i canali dell'asse aggiuntivo (da 5 a 8 assi,a seconda della configurazione) mentre i canali dell'asse principale continuano a funzionare normalmente sono caratteristici di un guasto della scheda Opzione 2Gli allarmi per assi, gli errori di servocomunicazione solo sugli assi aggiuntivi o gli allarmi di avvio che puntano alla slot Opzione 2 sono indicatori diagnostici.Confronta i codici di allarme con il riferimento all'allarme hardware della serie 16 nel manuale di manutenzione.
