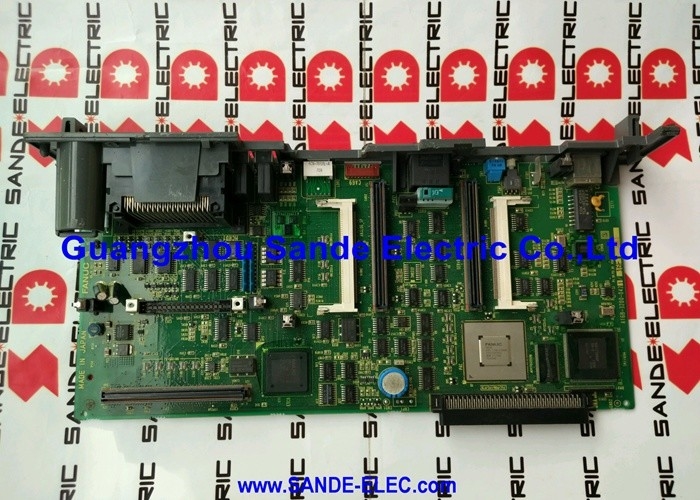

Modulo allarme Fanuc A16B-2203-0033 A16B22030033 A16B-22O3-OO33

A16B-2203-0033| PCB CPU secondaria FANUC serie 18 opzione 2: 4 assi aggiuntivi/sub-CPU dedicata/elaborazione assi indipendenti

PCB CPU secondaria: elaborazione indipendente per assi aggiuntivi

La differenza fondamentale tra A16B-2203-0033 e A16B-2203-0031 è l'integratosotto-CPU— un processore dedicato che gestisce il calcolo del servo per i 4 assi aggiuntivi indipendentemente dalla CPU principale del CNC.

Nell'A16B-2203-0033, la sub-CPU si assume la piena responsabilità dell'elaborazione del loop di controllo in tempo reale degli assi aggiuntivi: lettura del feedback di posizione, calcolo dell'errore di inseguimento, generazione di comandi di velocità e monitoraggio delle soglie di protezione. La CPU principale delega questa elaborazione alla CPU secondaria anziché gestirla internamente.

Questa architettura ha un vantaggio diretto in termini di produzione: gli assi aggiuntivi si comportano con le stesse caratteristiche di risposta del servoanello degli assi principali. La sub-CPU mantiene una larghezza di banda di elaborazione dedicata per i 4 canali aggiuntivi indipendentemente da ciò che la CPU principale sta elaborando simultaneamente per gli assi primari.

Informazioni chiave sul prodotto

Quando è richiesta l'elaborazione della CPU secondaria

Gli assi aggiuntivi su una macchina CNC complessa della Serie 18 non sono sempre semplici funzioni ausiliarie. Per applicazioni in cui gli assi aggiuntivi sono:

Contornatura ad alta precisione:Una macchina con 4 assi primari e 4 assi aggiuntivi che eseguono tutti l'interpolazione simultanea per un profilo di parte complesso. Tutti gli 8 assi necessitano di una risposta servo coerente e con larghezza di banda elevata.

Assi sincronizzati:Applicazioni in cui gli assi aggiuntivi devono mantenere una stretta sincronizzazione con gli assi primari: la tornitura a doppia torretta con movimento sincronizzato X1/X2 e Z1/Z2 richiede che ciascun asse risponda in modo identico allo stesso percorso comandato.

Operazioni ausiliarie ad alta velocità:Gli assi del magazzino utensili o del cambio pallet funzionano alla velocità nominale massima, dove qualsiasi ritardo nel calcolo del servo influisce sul tempo di ciclo.

In tutti questi casi, la sub-CPU nell'A16B-2203-0033 garantisce che gli assi aggiuntivi dispongano di risorse di elaborazione dedicate: non sono in competizione con gli assi primari per l'attenzione della CPU principale.

Scenari applicativi

Serie 18-MB con requisiti a 8 assi:Un centro di lavoro orizzontale complesso con cambio pallet, tavola rotante e inclinazione dell'asse B richiede 8 assi controllati contemporaneamente. L'A16B-2203-0033 fornisce ai 4 assi aggiuntivi l'elaborazione sub-CPU garantendo che tutti gli 8 assi mantengano la coerenza della risposta servo durante la contornatura completa a 8 assi.

Sostituzione della scheda sub-CPU opzione 2:Un CNC serie 18 MB sviluppa allarmi sui canali degli assi aggiuntivi (assi 5–8). L'elaborazione della sub-CPU è isolata come fonte di errore. La sostituzione con A16B-2203-0033 ripristina l'elaborazione indipendente per tutti e 4 gli assi aggiuntivi.

Domande frequenti

D1: Qual è la differenza architettonica tra A16B-2203-0031 e A16B-2203-0033?

L'A16B-2203-0031 è per la Serie 16 e non ha una sub-CPU: la CPU principale gestisce tutta l'elaborazione degli assi, compresi i 4 canali aggiuntivi. L'A16B-2203-0033 è per la Serie 18 e include una sub-CPU dedicata per i 4 assi aggiuntivi. La sub-CPU fornisce una larghezza di banda di elaborazione dedicata e indipendente per questi assi, garantendo prestazioni servo costanti indipendentemente dal carico della CPU principale.

D2: È possibile utilizzare A16B-2203-0033 su un CNC Serie 16?

No. La Serie 16 utilizza l'A16B-2203-0031 (senza sub-CPU). Il protocollo del bus interno della scheda e l'assegnazione dei connettori corrispondono all'architettura di controllo della Serie 18. Il montaggio di una scheda Serie 18 Opzione 2 in un CNC Serie 16 comporta un'incompatibilità hardware.

D3: La sub-CPU dell'A16B-2203-0033 richiede un caricamento software separato?

La sub-CPU sulla scheda Opzione 2 riceve il software dalla memoria principale del sistema CNC. La versione del software servo residente nei moduli FROM del CNC governa il comportamento della sub-CPU attraverso il bus interno del CNC. Da parte dell'utente non è richiesto il caricamento separato del firmware sulla scheda sub-CPU: il CNC inizializza la sub-CPU durante l'avvio. Tuttavia, tutti i parametri del CNC (compresi i parametri degli assi aggiuntivi) devono essere impostati correttamente dopo l'installazione.

D4: Quale differenza di prestazioni è evidente tra le varianti dell'Opzione 2 con sub-CPU e senza sub-CPU?

Per le applicazioni in cui gli assi aggiuntivi eseguono funzioni semplici e poco impegnative (posizionamento ausiliario lento), la differenza non è rilevabile nella produzione. Per le applicazioni in cui tutti gli 8 assi contornano simultaneamente a velocità di avanzamento elevate, la variante con sub-CPU mantiene la frequenza di aggiornamento del loop di controllo per gli assi aggiuntivi; la variante senza sub-CPU richiederebbe che la CPU principale gestisca più assi, riducendo potenzialmente il tempo di elaborazione disponibile per asse.

D5: È necessario ricaricare tutti i parametri dopo aver installato un A16B-2203-0033 sostitutivo?

SÌ. Come nel caso dell'A16B-2203-0031, la sostituzione della scheda Opzione 2 richiede un ricaricamento completo dei parametri per garantire che il CNC configuri correttamente l'hardware. Eseguire il backup di tutti i parametri CNC, programmi pezzo, dati utensile e dati PMC prima di sostituire la scheda. Dopo aver installato l'A16B-2203-0033, eseguire un ripristino completo dei parametri e verificare che tutti gli 8 assi siano inizializzati e funzionino correttamente prima di tornare in produzione.
