Circuito stampato CNC
>
|
| Luogo di origine | Giappone |
| Marca | FANUC |
| Certificazione | CE ROHS |
| Numero di modello | A16B-2203-0090 |

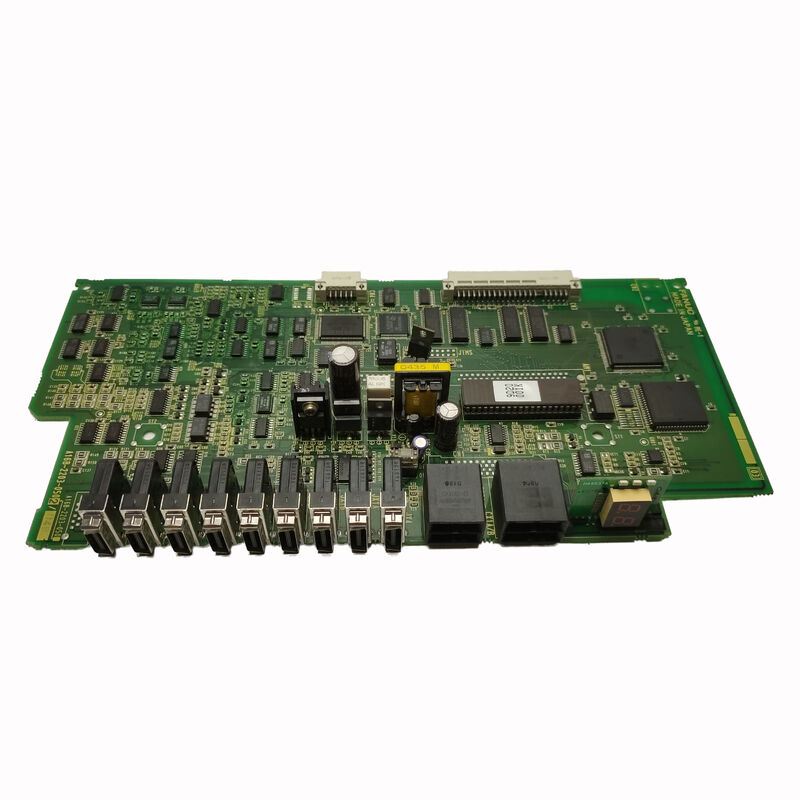

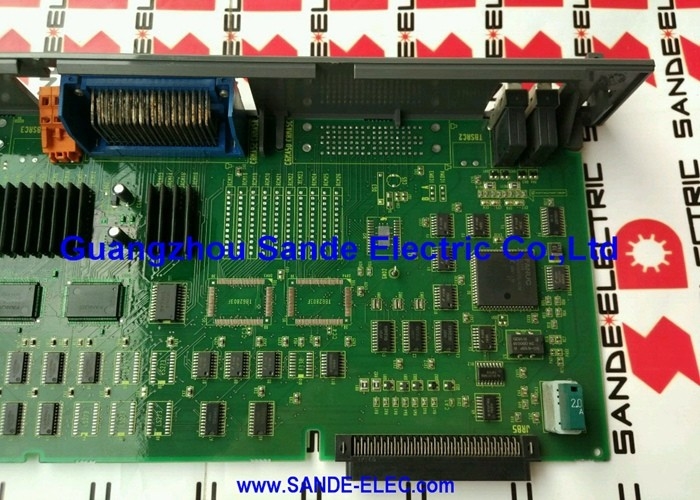

La FANUC A16B-2203-0090 porta la designazione "ROBO" — un marcatore nella nomenclatura delle schede FANUC che identifica le schede associate alla linea di prodotti di controllo robot FANUC e integrazione robot-CNC.
La serie A16B-2203 comprende una gamma di schede specializzate di controllo e interfaccia: schede di alimentazione per controllori robot (A16B-2203-0370 per R-J3iB, A16B-2203-0910 per R-30iA/R-30iB), schede di controllo asse ed espansione I/O, schede di interfaccia DeviceNet (A16B-2203-0190) e schede di monitoraggio/controllo come la A16B-2203-0090. Ogni scheda della serie svolge una funzione specifica all'interno dell'architettura del sistema di controllo più ampio.
Il ruolo della scheda di monitoraggio ROBO è distinto da quello della scheda CPU principale.
Dove la CPU principale esegue il programma CNC o robot, gestisce il controllo servo e esegue la scala PMC, la scheda di monitoraggio gestisce le funzioni di osservazione e controllo a livello di sistema — lo strato di elettronica responsabile di sapere che il sistema sta operando entro i suoi parametri previsti, comunicando lo stato ai moduli collegati e ai sistemi di monitoraggio esterni, e segnalando le condizioni che richiedono un intervento di manutenzione prima che diventino guasti che bloccano la macchina.
Nelle applicazioni robotiche e CNC collegate a robot, il monitoraggio dello stato del sistema assume particolare importanza perché le conseguenze di un guasto non rilevato possono propagarsi rapidamente attraverso una cella robot-macchina coordinata.
Un robot che continua a operare con un circuito di sicurezza degradato o un CNC che continua a funzionare con una funzione di monitoraggio della posizione guasta può causare danni agli utensili, scarti di pezzi o — nei casi più gravi — incidenti di sicurezza.
La scheda di monitoraggio fa parte dello strato di rilevamento di sicurezza del sistema, motivo per cui il suo guasto genera tipicamente allarmi che arrestano l'operazione piuttosto che consentire al sistema di continuare in uno stato degradato.
| Parametro | Valore |
|---|---|
| Serie | A16B-2203 |
| Funzione | Scheda di monitoraggio ROBO / controllo di sistema |
| Applicazione | Integrazione controllo CNC + robot |
| Indicatori | Indicatori di stato LED multipli |
| Interfaccia | Connettori multipli a livello di scheda |
| Stato | Discontinuato dal produttore |
| Origine | Giappone |
La serie di schede A16B-2203 è una delle famiglie di schede funzionalmente più diverse nel catalogo ricambi FANUC. Il prefisso -2203 identifica le schede di un'epoca comune e di uno standard fisico nell'architettura delle schede FANUC — tipicamente dalla Serie 16/18 fino alla prima generazione i-series — ma le ultime quattro cifre distinguono funzioni ampiamente diverse:
-0090 (questa scheda): Scheda di monitoraggio ROBO — monitoraggio e controllo di sistema, applicazioni CNC collegate a robot.
-0110: Modulo aggiuntivo o interfaccia servo — estensione del controllo servo.
-0190: Scheda interfaccia DeviceNet — interfaccia di comunicazione fieldbus per controllori robot.
-0200: Scheda interfaccia PLC — integrazione I/O macchina e PLC.
-0291: Scheda di controllo grafica — elaborazione display per CNC Serie 15/150.
-0370: Unità di alimentazione — per controllori robot R-J3iB.
-0910: Unità di alimentazione — per controllori robot R-30iA/R-30iB.
Questa diversità significa che un numero di parte della serie A16B-2203 indica che la scheda proviene da una specifica generazione hardware FANUC, ma dice poco sulla sua funzione senza guardare le ultime quattro cifre.
Quando si acquista una sostituzione A16B-2203-0090, è essenziale utilizzare il numero di parte esatto — altre varianti A16B-2203 con numeri superficialmente simili sono schede completamente diverse con funzioni diverse, connettori diversi e requisiti di installazione diversi.
Una delle caratteristiche più utili della A16B-2203-0090 è la sua serie di indicatori di stato LED.
Nell'architettura del sistema di controllo FANUC, i LED diagnostici sulle singole schede servono come prima linea di intelligenza di manutenzione — prima di collegare qualsiasi attrezzatura di prova o accedere alle schermate diagnostiche software del CNC, un ingegnere di manutenzione può osservare gli stati dei LED sulle singole schede per determinare quale parte del sistema è sana e quale ha un guasto.
I LED della scheda di monitoraggio ROBO indicano tipicamente:
Stato di alimentazione: Conferma che le linee di alimentazione interne della scheda (+5V, ±15V) sono entro le specifiche. Un LED di alimentazione spento quando il sistema è alimentato indica un guasto di alimentazione a livello di scheda — regolatore di tensione guasto, fusibile di protezione bruciato o traccia di alimentazione danneggiata.
Stato di comunicazione: Indica lo stato del collegamento dati della scheda con altri moduli. Un LED di comunicazione lampeggiante o spento quando il sistema è in funzione indica un guasto di comunicazione del bus — che potrebbe essere su questa scheda, sul modulo ricevente o nel backplane che li collega.
Stato di allarme: Uno o più LED che si illuminano quando la scheda ha rilevato una condizione di errore nei circuiti che monitora. Lo schema specifico di allarme — quale LED, fisso o lampeggiante — è correlato a codici di guasto specifici descritti nel manuale di manutenzione del CNC o del controllore robot.
Questi stati dei LED, combinati con i codici di allarme visualizzati sul pannello operatore del CNC, consentono a un ingegnere di manutenzione esperto di localizzare un guasto a una specifica scheda o circuito prima che qualsiasi modulo venga rimosso o sostituito.
Quando la scheda di monitoraggio ROBO si guasta, il sistema genera tipicamente codici di allarme in categorie relative al monitoraggio dello stato del sistema, alla comunicazione inter-modulo o a specifici circuiti di monitoraggio della sicurezza.
La sfida nella diagnosi è che queste categorie di allarme possono essere generate anche da guasti altrove nel sistema — una connessione guasta, un contatto del backplane difettoso o un problema di alimentazione possono mimare un guasto della scheda di monitoraggio.
L'approccio diagnostico sistematico è: prima confermare che le tensioni di alimentazione siano corrette sui connettori della scheda; poi confermare che tutti i connettori siano accoppiati saldamente e tutti i cavi siano correttamente inseriti.
Se alimentazione e connessioni sono confermate corrette e l'allarme persiste, sostituire la A16B-2203-0090 con una scheda funzionante nota (se disponibile) per confermare che il guasto si sposti con la scheda. Se il guasto si sposta, la scheda è confermata guasta.
Se il guasto rimane, il problema è altrove nel sistema.
D1: Quali codici di allarme sul CNC o sul controllore robot indicano specificamente che la A16B-2203-0090 si è guastata?
I codici di allarme specifici dipendono dalla generazione del CNC o del controllore robot in cui è installata la scheda.
Nei sistemi CNC FANUC Serie 16/18, gli allarmi a livello di sistema della serie 900 (parità DRAM, parità SRAM, errore di sistema) o specifici allarmi relativi al monitoraggio della serie 300-400 possono essere associati a guasti della scheda di monitoraggio.
Il controllore robot (generazione R-J2 o R-J3) genera allarmi di categoria SRVO (servo) o SYST (sistema) per guasti del circuito di monitoraggio.
Consultare il manuale di manutenzione per la specifica generazione del controllore per identificare i codici di allarme associati ai guasti della scheda di monitoraggio e incrociare con gli stati dei LED sulla scheda stessa.
D2: La A16B-2203-0090 può essere riparata, o la sostituzione è l'unica opzione?
La riparazione a livello di componente è possibile in linea di principio — la scheda non è irreparabilmente complessa — ma la fattibilità pratica dipende dalla modalità di guasto. Se il guasto è un componente discreto guasto (regolatore di tensione, IC logico, componente passivo) che può essere identificato e sostituito con attrezzature di rework SMD appropriate, la riparazione è fattibile.
Se il guasto comporta danni alle tracce interne multistrato della scheda (da un evento di sovratensione o danno fisico), la riparazione diventa impraticabile. La maggior parte dei centri di riparazione specializzati FANUC offre test e, ove fattibile, riparazione di schede della serie A16B-2203.
I servizi di scambio (ricevere un'unità ricondizionata testata in cambio della scheda guasta) sono il percorso di servizio più comune per questo pezzo.
D3: La A16B-2203-0090 è utilizzata in macchine solo CNC, o solo in applicazioni collegate a robot?
La designazione "ROBO" indica il contesto applicativo primario della scheda — la linea di prodotti di controllo robot FANUC e integrazione robot-CNC.
Tuttavia, alcuni sistemi CNC FANUC che includono funzioni di coordinamento robot (come sistemi CNC multiasse con controllo asse robot integrato) utilizzano anche schede della famiglia ROBO.
La risposta definitiva per qualsiasi macchina specifica si trova nell'elenco ricambi o nel manuale di connessione hardware di quella macchina — se la A16B-2203-0090 è elencata come parte della configurazione di quella macchina, è la scheda corretta indipendentemente dal fatto che la macchina sia un puro CNC, un robot o un sistema ibrido.
D4: Quanti indicatori LED ci sono sulla A16B-2203-0090 e qual è il loro significato diagnostico?
Il numero esatto e l'etichettatura degli indicatori LED variano in base alla revisione della scheda, ma le schede di monitoraggio della serie A16B-2203 solitamente presentano tra 4 e 12 LED che coprono lo stato di alimentazione, lo stato del collegamento di comunicazione e l'indicazione di guasto.
Le posizioni dei LED e i loro significati sono documentati nell'appendice del manuale di manutenzione del controllore che descrive il layout fisico della scheda.
I LED più immediatamente utili sono gli indicatori di alimentazione corretta — se un LED di alimentazione è spento quando il sistema è alimentato, non è necessaria alcuna diagnosi software; il guasto è nel circuito di alimentazione della scheda.
D5: Il sistema funziona normalmente a freddo ma genera allarmi della scheda di monitoraggio dopo il riscaldamento. Cosa suggerisce questo?
I guasti dipendenti dalla temperatura che appaiono dopo il riscaldamento e si chiariscono quando il sistema si raffredda indicano un componente termicamente marginale sulla scheda — tipicamente un condensatore elettrolitico con ESR aumentato alla temperatura operativa, una giunzione semiconduttrice che diventa dispersa quando calda, o una giunzione di saldatura con una micro-crepa che si apre sotto l'espansione termica e si chiude quando fredda.
Questa modalità di guasto è caratteristica di una scheda invecchiata o stressata da ESD che si avvicina alla fine della sua vita utile affidabile.
La soluzione temporanea (lasciare raffreddare il sistema prima di riavviare) non è una soluzione di manutenzione — la scheda dovrebbe essere sostituita prima che il guasto indotto termicamente diventi permanente e causi tempi di inattività non pianificati nella produzione.
