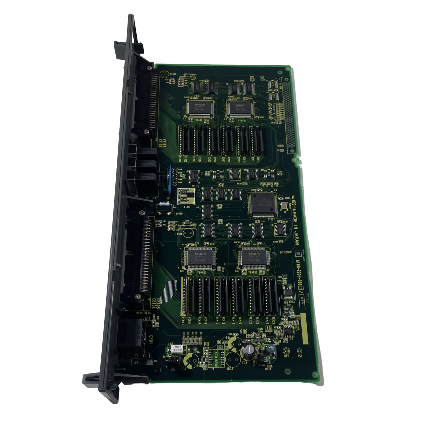

Fanuc A16B-2203-0111 Scheda di memoria A16B22030111 A16B-22O3-O111

A16B-2203-0111 | PCB I/O FANUC Zero-C C6 - 80DI / 56DO / Serie 0-C e 0-D / Scheda interfaccia macchina

C6: la configurazione I/O di fascia media

All'interno della famiglia di schede I/O A16B-2203-01xx per il CNC FANUC serie 0-C, tre livelli di capacità soddisfano diversi requisiti di complessità delle macchine utensili:

Il C6 (A16B-2203-0111) si posiziona tra il C7 completo e il C5 minimo. Il suo conteggio DI/DO 80/56 copre i requisiti I/O delle macchine utensili CNC di media complessità: macchine che necessitano di più di quanto fornito dal C5 di base ma non raggiungono l'intero complemento di segnali di un centro di lavoro complesso con cambio pallet automatico e magazzini utensili.

Ciò rende il C6 la specifica corretta per:

• Centri di tornitura CNC standard a 2 assi con automazione moderata
• Centri di lavoro CNC compatti senza cambio pallet
• Rettificatrici con moderata complessità di interfaccia macchina
• Macchine in cui i 24 ingressi e le 16 uscite aggiuntivi del C7 rimarrebbero semplicemente inutilizzati

Specifiche chiave

Connessione ladder PMC: come funziona la scheda

L'A16B-2203-0111 si collega alla logica ladder PMC (Programmable Machine Controller) del CNC Serie 0-C tramite l'interfaccia seriale I/O Link. Il PMC esegue la logica di sequenza della macchina:

1. Scansione dell'input:Ad ogni ciclo PMC, la scheda legge tutti gli 80 stati dei terminali di ingresso (interruttori di finecorsa, sensori, pulsanti del pannello operatore, segnali di conferma) e li inoltra al PMC.
2. Aggiornamento dell'output:Ad ogni ciclo PMC, il PMC scrive comandi di uscita sui 56 canali di uscita della scheda, attivando pompe del liquido di raffreddamento, bobine di relè, elettrovalvole e spie.
3. Sequenza macchina:Il PMC valuta i pioli ladder rispetto agli stati di ingresso correnti e determina gli stati di uscita, implementando in modo efficace la logica di sequenza della macchina utensile.

Quando A16B-2203-0111 fallisce, sia la lettura dell'ingresso che l'azionamento dell'uscita si interrompono: il PMC perde il contatto con i dispositivi di campo della macchina.

Scenari applicativi

Guasto della scheda I/O del centro di tornitura 0-TC:Un tornio CNC FANUC 0-TC sviluppa allarmi PMC che influiscono sulle funzioni del mandrino idraulico e del refrigerante. La scheda A16B-2203-0111 C6 viene identificata come difettosa. La sostituzione ripristina tutti gli I/O della macchina 80/56.

Centro di lavoro compatto 0-MC:Un piccolo centro di lavoro CNC senza cambio pallet utilizza la specifica I/O C6: 80 ingressi e 56 uscite coprono i segnali di interblocco del mandrino, porta, refrigerante e freno degli assi comodamente entro la capacità del C6.

Domande frequenti

D1: A16B-2203-0111 (C6) può sostituire A16B-2203-0110 (C7) se C7 non è disponibile?

Solo se il programma PMC utilizza 80 o meno ingressi e 56 o meno uscite. Se il programma PMC della macchina indirizza i segnali nell'intervallo 81–104 DI o 57–72 DO, tali segnali non esistono sulla scheda C6: si verificherebbero allarmi PMC. Confermare l'utilizzo del punto I/O della macchina dalla documentazione ladder del PMC prima di sostituire una scheda di capacità inferiore.

D2: A16B-2203-0111 funziona con i controlli della serie 0-D e 0-C?

SÌ. Le schede I/O della serie C A16B-2203-01xx sono confermate per i controlli dell'era 0-C e 0-D (e 0-F). DNC Electronics conferma che il C7 (A16B-2203-0110) funziona con le configurazioni 0-MD, 0-TD, 0-MF, 0-TF: la stessa compatibilità si estende al C6 A16B-2203-0111 all'interno della stessa famiglia di schede.

Q3: Quali connettori vengono utilizzati su A16B-2203-0111?

La scheda C6 ha meno posizioni dei connettori popolate rispetto alla C7 (che trasporta M18, M1, M20, M2, M19). Il complemento del segnale 80/56 del C6 utilizza un sottoinsieme dell'array di connettori. Confermare l'esatto layout del connettore dal manuale di connessione hardware della Serie 0-C per la configurazione specifica della macchina.

D5: La sostituzione di A16B-2203-0111 richiede modifiche al programma PMC?

No. Il programma PMC utilizza numeri di indirizzo I/O, non identificatori specifici della scheda. Una sostituzione identica dell'A16B-2203-0111 con la stessa scheda C6 ripristina la comunicazione I/O senza alcuna modifica del programma PMC.
