Fanuc A16B-2203-0110 Scheda di memoria A16B22030110 A16B-22O3-O110

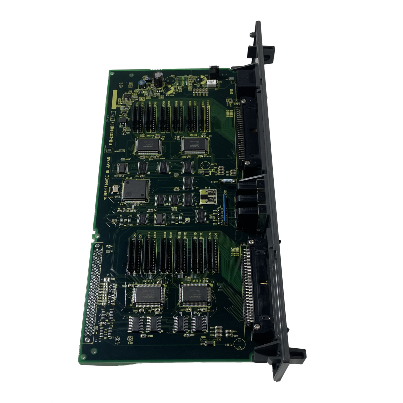

A16B-2203-0110∙ FANUC Zero-C C7 I/O PCB ∙ 104DI / 72DO / Surface Mount / 0-C / 0-D / 0-F / Supersedes

C7

La scheda A16B-2203-0110 è la scheda C7 la scheda I/O di massima capacità della famiglia A16B-2203-01xx.I suoi 104 ingressi digitali e 72 uscite digitali rappresentano il complemento completo di I/O per una macchina utensile CNC Serie 0-C completamente attrezzata.

104 ingressi digitalicopertura: blocchi delle porte della macchina, interruttori di limite dell'asse (posizione di superamento e di riferimento), orientamento completo del mandrino, codifica della posizione del magazzino utensile, conferma della pressione idraulica,sensore di livello del liquido di raffreddamento, chiusura/dischiusura, conferma del tailstock, sensori di posizione del pallet, contatti del selettore di modalità del pannello dell'operatore, fasi di sovrascrizione del feedrate, fasi di sovrascrizione della velocità del mandrino,monitoraggio della catena di arresto di emergenza, e tutti i segnali di completamento delle funzioni ausiliarie.

72 uscite digitaliazionamento: relè della pompa del liquido di raffreddamento, avvio della pompa idraulica, contattori di avvio/direzione del mandrino, solenoidi di rilascio del freno dell'asse, solenoidi di blocco della porta, relè di avvio/ritrovo del magazzino degli utensili, solenoide di fissaggio del mandrino,Relai di pinza pallet, lampade indicatrici (ciclo attivo, liquido di raffreddamento acceso, allarme, spindle run) e tutte le uscite del relè M-code.

Per le macchine complesse, in particolare quelle con cambio utensili automatici, sistemi a pallet o funzioni ausiliarie multiple, la capacità completa di 104/72 C7 è la specifica corretta.

Specificità principali

Montaggio superficiale

L'A16B-2203-0110 è "la versione di montaggio superficiale della piena uscita di input C7" che la DNC Electronics conferma essere la versione più antica "non-surface-mount".

Il passaggio dalla costruzione non SMD alla costruzione SMD ha portato:

• Densità di componenti più elevata sulla stessa superficie della scheda
• Miglioramento della resistenza alle vibrazioni per l'eliminazione delle giunture di saldatura a foratura
• Migliore idoneità alla produzione automatizzata

L'A16B-2203-0110 è la scheda C7 di generazione attuale, montata su "controlli 0-C di ultima generazione" macchine costruite quando l'hardware 0-C è maturato.

Scenari di applicazione

0-MC centro di lavorazione C7 sostituzione della scheda:Un centro di lavorazione FANUC 0-MC con cambio utensile automatico utilizza la scheda A16B-2203-0110 C7 per la sua interfaccia macchina completa 104/72.Lo scambio per un A16B-2203-0110 testato ripristina la funzione di I/O completa.

per il tipo di impianto di produzione utilizzato per la fabbricazione di apparecchiature per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbrica di apparecchi per la fabbrica.Un tornio CNC 0-TD a doppia torretta con due torrette e un volante idraulico utilizza la scheda C7 gli ingressi 104 ospitano l'intero set di segnali da entrambi i codificatori di posizione della torretta, sensori idraulici,e pannello operatore.

Domande frequenti

D1: L'A16B-2203-0110 può sostituire direttamente l'A16B-1212-0220 in una vecchia macchina a 0°C?

Entrambe sono schede di ingresso/uscita C7 (104/72 DI/DO) e hanno la stessa funzione.L'A16B-2203-0110 la "ultima versione della scheda di input/output C/D dotata di comandi 0C di ultima generazione" e l'A16B-1212-0220 la versione non SMD più anticaNella maggior parte delle applicazioni a 0-C, l'A16B-2203-0110 può sostituire l'A16B-1212-0220, ma la nota di scambio di FanucWorld afferma:"EXCHANGE MUST BE AN A16B-2203-0110" significa che i programmi di credito di cambio richiedono numeri di scheda corrispondentiPer la sostituzione standard, confermare la compatibilità hardware dalla documentazione specifica della macchina.

D2: Quali sono le designazioni dei connettori su A16B-2203-0110?

L'A16B-2203-0110 utilizza i connettori Honda M18, M1, M20 (DI/DO) e M2, M19 (uscite).Il set completo di connettori per la configurazione 104/72 C7 è confermato nel manuale di connessione hardware FANUC serie 0-C/0-D.

D3: A16B-2203-0110 funziona sia sui sistemi CNC 0-C che su quelli 0-D?

Sì. "Esecuzione del controllo O-C o O-D, O-F config in cui questa interfaccia I/O tra NC e MC". DNC Electronics conferma la compatibilità con 0-MD, 0-TD, 0-TTD, 0-MF, 0-TF,e configurazioni 0-TTF la gamma completa delle varianti CNC della serie 0 che utilizzano la scheda I/O C7.
