Fanuc A16B-2203-0200 Interface Board A16B22030200 A16B-22O3-O2OO

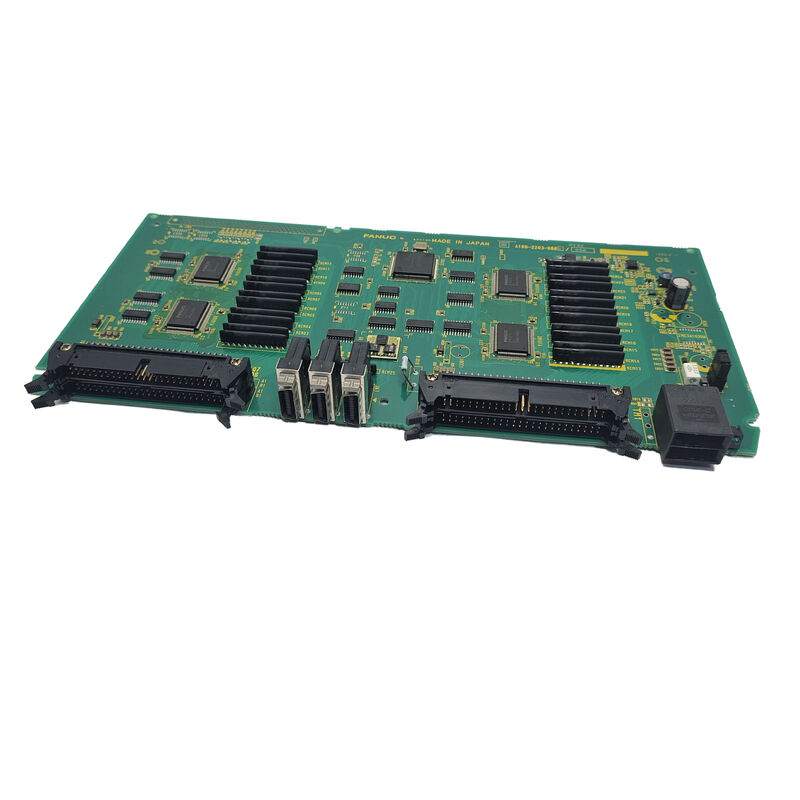

A16B-2203-0200. FANUC A16B-2203 Serie PCB CNC Interfaccia / Automatizzazione Industriale / Giappone Prodotto

A16B-2203-020x In una serie versatile

La numerazione A16B-2203 si estende a una vasta gamma di tipi di cartoni nelle generazioni di prodotti di FANUC.Il gruppo 02xx di questa serie è situato in una zona funzionale distinta, separata dalle schede I/O 01xx (tipo C per la serie 0-C), le schede di cablaggio del servo e del mandrino 05xx_07xx (interni dell'amplificatore αis/αi) e le schede di controllo della potenza e del robot 08xx_09xx.

Le schede della gamma A16B-2203-02xx hanno funzioni specifiche di interfaccia o di controllo all'interno dell'architettura CNC e di automazione FANUC.Il manuale di manutenzione FANUC per la serie 0-C/0-D (GFZ-61395E/06) fa riferimento alla gamma A16B-2203-020x in relazione alle schede di interfaccia dell'asse servo:

A16B-2203-0020:una scheda di interfaccia servo a 4 assi (interfaccia di tipo B, 1° e 2° asse,3° e 4° asse) per la serie 0-C CNC ­ che fornisce la connessione servoasse tra la scheda principale CNC e le unità servoamplificatore per un massimo di quattro assi controllati.

A16B-2203-0021:Variante a 2 assi nella stessa famiglia di schede servo-interfaccia per la serie 0-C.

L'A16B-2203-0200 si trova in questa stessa zona numerica e svolge una funzione di interfaccia definita all'interno del sistema FANUC in cui è installato.

Informazioni chiave sul prodotto

Le schede di interfaccia della serie 0-C Era

La famiglia A16B-2203-02xx opera all'interno dell'architettura hardware della serie 0-C e della generazione CNC correlata.

Schede di interfaccia dell'assecollegare il processore principale del CNC ai servoamplificatori

Schede di routing del segnaleAggrega e distribuisce i segnali di controllo tra il bus interno del CNC e l'hardware collegato, garantendo che i comandi dalla CPU principale raggiungano le schede di destinazione corrette senza conflitti.

PCB di interfaccia specializzatefornire connessioni hardware specifiche per particolari funzioni delle macchine utensili o protocolli di comunicazione specifici della generazione Serie 0-C.

L'A16B-2203-0200 svolge il suo ruolo definito in questa architettura, confermato dalla sua etichetta installata nel sistema CNC specifico.

Scenari di applicazione

sostituzione della scheda di interfaccia CNC:Un sistema CNC FANUC sviluppa un guasto riconducibile alla scheda A16B-2203-0200. La scheda viene identificata dalla sua etichetta del numero di parte, la sostituzione viene acquistata e la funzione del sistema viene ripristinata.

Inventario di riserva per manutenzione:Un impianto che utilizza apparecchiature CNC FANUC con schede A16B-2203-0200 deve mantenere uno scudo di ricambio per consentire una risposta rapida a un guasto della scheda.

Domande frequenti

D1: Come posso verificare che A16B-2203-0200 sia la scheda corretta per il mio sistema FANUC?

Leggere il numero della parte dall'etichetta del pannello installato. Se si legge A16B-2203-0200, questa è la sostituzione confermata.Riferimento incrociato rispetto all'elenco dei pezzi di ricambio nel manuale di manutenzione FANUC per il modello CNC applicabile il manuale mappare ogni slot della scheda al suo numero di pezzo e descrizione funzionale.

D2: A16B-2203-0200 è correlato alle schede di I/O di tipo C (A16B-2203-0110/0111)?

No. Le schede I/O di tipo C sono della gamma A16B-2203-01xx (0110, 0111, 0112).Il numero di serie da solo non indica la stessa funzioneIl numero specifico della parte nella serie determina la funzione.

D3: La sostituzione di A16B-2203-0200 richiede modifiche della configurazione CNC?

Le schede di interfaccia che trasmettono segnali senza memorizzare i dati di configurazione in genere non richiedono modifiche dopo la sostituzione.Le schede che conservano la configurazione dell'indirizzo o le impostazioni hardware possono richiedere una configurazione post-sostituzione- conferma dalla documentazione di manutenzione FANUC applicabile.

D4: Quali sono le precauzioni ESD applicabili all'A16B-2203-0200?

Manipolare con una cinghia antistatica a terra su una superficie di lavoro sicura da ESD. Conservare e trasportare in un imballaggio antistatico. Spegnere completamente il CNC prima di accedere a qualsiasi scheda interna.I circuiti integrati di costruzione SMD delle schede della serie A16B-2203 sono sensibili all'ESD.
