| Luogo di origine | Giappone |
| Marca | FANUC |
| Certificazione | CE ROHS |
| Numero di modello | A16B-2203-0300 |

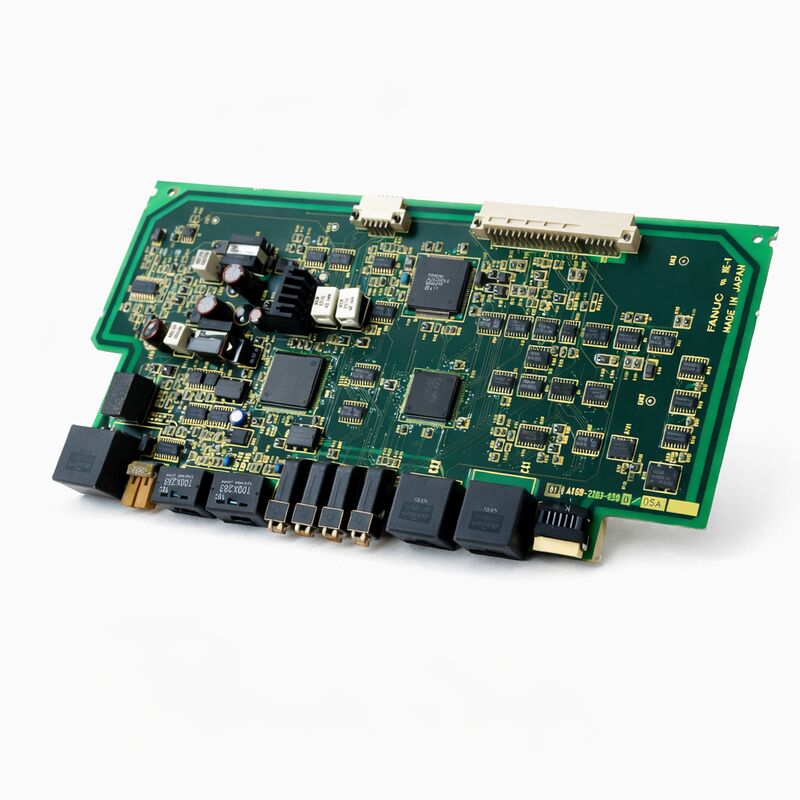

La FANUC A16B-2203-0300 è la scheda di cablaggio di potenza per la serie Alpha SVM1-240 — l'amplificatore servo monoasse con corrente di picco di 240A della serie Alpha A06B-6096 di FANUC.
A 240 ampere di picco, l'SVM1-240 è tra i drive servo monoasse a corrente più elevata della generazione Alpha, progettato per motori servo che devono produrre una coppia molto elevata — assi di grandi dimensioni su centri di lavoro pesanti, teste a portale, grandi tavole rotanti e altre applicazioni ad alta forza dove motori servo più piccoli semplicemente non possono fornire la coppia richiesta.
La famiglia di schede A16B-2203 copre nel suo complesso le schede di cablaggio per una vasta gamma di moduli amplificatori servo della serie Alpha.
La famiglia spazia da schede a bassa corrente per assi servo compatti fino alle schede ad alta corrente come la A16B-2203-0300 per la configurazione da 240A.
Ogni scheda della famiglia è dimensionata e classificata per l'intervallo di corrente specifico del suo modulo amplificatore associato — i resistori di rilevamento della corrente, i circuiti di pilotaggio del gate, i percorsi della corrente di bus e il design termico scalano tutti con la corrente nominale.
La generazione di amplificatori A06B-6096 serie Alpha occupa un posto specifico nella storia dei drive servo di FANUC — è la generazione Alpha (non-i), che precede la serie Alpha i (A06B-6114, -6124, -6127).
L'A06B-6096 è servito come amplificatore servo ad alte prestazioni per le generazioni di CNC FANUC che includevano le serie 16B/C, 18B/C, 21B, 15B e le prime serie i, durante un periodo in cui FANUC stava passando dalle interfacce analogiche di tipo A/B all'interfaccia digitale FSSB (Fibre-optic Serial Servo Bus).
L'SVM1-240, con la sua interfaccia FSSB, rappresenta l'estremità a corrente più elevata della gamma della serie Alpha.
| Parametro | Valore |
|---|---|
| Amplificatore Compatibile | A06B-6096-H107 (SVM1-240) |
| Corrente di Picco Nominale | 240A |
| Funzione | Scheda di cablaggio (scheda circuito di potenza) |
| Scheda di Controllo Partner | A20B-1006-0485 |
| Interfaccia | FSSB (Fibre-optic Serial Servo Bus) |
| Serie | A16B-2203 |
| Stato | Disponibile — ricondizionato, testato |
| Origine | Giappone |
All'interno del modulo A06B-6096-H107 SVM1-240, la scheda di cablaggio A16B-2203-0300 gestisce tutte le funzioni che coinvolgono correnti elevate, tensioni elevate e la connessione fisica tra l'elettronica del drive e il motore e l'alimentatore:
Connessione bus DC: Il bus DC condiviso dal PSM (Power Supply Module) fornisce 300V DC rettificati ai moduli SVM1.
La scheda di cablaggio termina questa connessione del bus, distribuendo la tensione del bus DC al ponte transistor IGBT che commuta la corrente del motore.
Con una corrente nominale di picco di 240A, i percorsi della corrente di bus su questa scheda devono trasportare correnti istantanee considerevoli — le tracce di rame e le connessioni delle barre collettrici sono dimensionate di conseguenza.
Pilotaggio del gate IGBT: I transistor IGBT nella sezione di potenza dell'SVM1-240 sono gli interruttori effettivi che controllano la corrente del motore.
La scheda di cablaggio trasporta il circuito di pilotaggio del gate — IC di pilotaggio del gate isolati che ricevono segnali di comando del gate di basso livello dalla scheda di controllo e li traducono negli impulsi di gate ad alta tensione e alta corrente necessari per commutare in modo affidabile grandi IGBT.
L'isolamento tra i segnali a bassa tensione della scheda di controllo e i circuiti di pilotaggio del gate ad alta tensione è essenziale per un funzionamento sicuro.
Rilevamento della corrente: La scheda di cablaggio contiene gli elementi di rilevamento della corrente (tipicamente resistori shunt o sensori a effetto Hall) che misurano le correnti effettive delle fasi del motore.
Queste misurazioni vengono retro-integrate all'algoritmo servo della scheda di controllo, che le utilizza per chiudere il loop di controllo della corrente.
A 240A di picco, l'accuratezza del rilevamento della corrente è fondamentale — errori nel feedback di corrente si traducono direttamente in errori di controllo della coppia e possono compromettere la stabilità del loop servo.
Terminali di uscita motore: Le connessioni delle fasi del motore (U, V, W) terminano sulla scheda di cablaggio.
Questi terminali sono dimensionati per la piena corrente nominale e includono l'isolamento necessario dai circuiti logici e dal telaio.
L'SVM1-240 pilota motori servo di grandi dimensioni — motori fisicamente pesanti, termicamente impegnativi e meccanicamente accoppiati a grandi strutture di macchine. La manutenzione di questi drive richiede attenzione ai fattori che contano di più ad alta corrente rispetto a bassa corrente.
Gestione termica: Il funzionamento ad alta corrente genera un calore considerevole nei moduli IGBT.
L'SVM1-240 si basa su un dissipatore di calore e, in molte installazioni, su una ventola di raffreddamento forzato. Il funzionamento continuo della ventola di raffreddamento è fondamentale — una ventola guasta consente al calore di accumularsi, accelerando l'invecchiamento degli IGBT e dei condensatori e causando infine lo spegnimento termico.
L'ispezione e la sostituzione periodica della ventola (tipicamente raccomandata ogni 3-5 anni a seconda delle ore di funzionamento) è la manutenzione standard per l'SVM1-240 e i drive ad alta corrente correlati.
Invecchiamento dei condensatori: I condensatori del bus DC nella sezione di alimentazione dell'SVM1-240 — e i condensatori di filtro sulla scheda di cablaggio stessa — invecchiano nel tempo. I condensatori invecchiati mostrano un aumento dell'ESR (resistenza serie equivalente), che riduce la loro capacità di livellare la tensione del bus DC sotto rapidi cambiamenti di corrente.
Il sintomo in funzionamento è un aumento del ripple del bus DC, che può innescare allarmi di sovratensione durante i transitori di coppia elevata.
La sostituzione dei condensatori come parte di una revisione pianificata è l'approccio standard per i drive che sono in servizio da oltre 10 anni.
Ispezione delle connessioni: A 240A di picco, connessioni scadenti producono riscaldamento localizzato che può causare carbonizzazione, ossidazione e infine guasto termico dei punti di connessione. L'ispezione periodica e il serraggio delle connessioni delle barre collettrici e dei terminali delle fasi del motore sono pratiche di manutenzione importanti.
Q1: L'SVM1-240 attiva un allarme IPM durante un'accelerazione pesante. Ciò indica che la scheda di cablaggio A16B-2203-0300 è guasta?
Un allarme IPM (Intelligent Power Module) durante un'accelerazione pesante può avere diverse cause.
Innanzitutto, verificare se l'allarme è di sovracorrente o sovratemperatura — il codice di allarme distingue tra questi.
La sovracorrente durante l'accelerazione suggerisce che l'accelerazione comandata supera i limiti nominali del motore e del drive, o che il motore ha un problema di avvolgimento che causa un assorbimento di corrente eccessivo. La sovratemperatura durante l'accelerazione suggerisce un raffreddamento inadeguato.
Un vero guasto dell'IPM (modulo transistor bruciato) si presenta come un allarme immediato anche a basso carico.
La scheda di cablaggio è sospetta principalmente quando l'allarme IPM si verifica a carichi ben al di sotto della capacità nominale e altre cause sono state eliminate.
Q2: L'A16B-2203-0300 può essere utilizzato con l'SVM1-360 (A06B-6096-H108)?
No. L'A16B-2203-0300 è la scheda di cablaggio per l'SVM1-240 (A06B-6096-H107). L'SVM1-360 utilizza una scheda di cablaggio diversa, l'A16B-2203-0301.
Queste schede differiscono nella configurazione IGBT, nella calibrazione del rilevamento della corrente e nel design termico.
L'utilizzo della scheda -0300 in un'applicazione -0301 (o viceversa) comporterebbe un rilevamento della corrente errato, limiti di corrente errati e un funzionamento potenzialmente non sicuro.
Abbinare sempre la scheda di cablaggio alla designazione specifica del modulo amplificatore.
Q3: La scheda di controllo (A20B-1006-0485) nell'SVM1-240 è a posto, ma la scheda di cablaggio è guasta. La scheda di cablaggio da sola può essere sostituita?
Sì, a condizione che il modulo amplificatore possa essere smontato per accedere separatamente alla scheda di cablaggio.
I moduli FANUC serie Alpha SVM sono progettati per consentire la manutenzione indipendente della scheda di controllo e della scheda di cablaggio — le due schede si collegano tramite connettori noti e sono fisicamente separabili.
La sostituzione della scheda di cablaggio richiede di lavorare sulla sezione di potenza (che trattiene energia immagazzinata nei condensatori del bus DC anche dopo lo spegnimento — verificare sempre che il bus DC sia completamente scarico prima di toccare qualsiasi componente sulla scheda di cablaggio).
Ingaggiare personale di assistenza formato da FANUC per questa procedura se la capacità interna non è stabilita.
Q4: Dopo aver sostituito la scheda di cablaggio A16B-2203-0300, l'asse funziona ma la coppia sembra ridotta. Cosa bisogna controllare?
La coppia ridotta dopo la sostituzione della scheda di cablaggio è tipicamente un problema di rilevamento della corrente — gli elementi di rilevamento della corrente sulla scheda di ricambio potrebbero avere una calibrazione leggermente diversa dall'originale.
L'algoritmo di controllo servo utilizza il feedback di corrente per chiudere il suo loop di controllo della coppia e, se il feedback legge una corrente superiore a quella effettiva (una direzione comune di errore di calibrazione), l'algoritmo limita la corrente prematuramente per evitare un'apparente sovracorrente.
Controllare il parametro di calibrazione del rilevamento della corrente nel CNC per questo asse e, se necessario, eseguire la procedura di calibrazione del loop di corrente descritta nel manuale di manutenzione della serie Alpha.
Q5: L'SVM1-240 è in servizio da 15 anni. La scheda di cablaggio dovrebbe essere sostituita in via preventiva anche se non si è verificato alcun allarme?
La sostituzione preventiva di schede di drive vecchie di 15 anni è giustificata per assi di produzione critici dove i tempi di fermo non pianificati sono costosi.
A quell'età, i condensatori elettrolitici sulla scheda di cablaggio sono probabilmente degradati — la loro capacità è diminuita e la loro ESR è aumentata a causa dei cicli termici.
Piuttosto che attendere un guasto, una revisione pianificata durante una finestra di manutenzione programmata — sostituendo sia la scheda di cablaggio che i condensatori, pulendo il dissipatore di calore, sostituendo la ventola di raffreddamento e ispezionando tutte le connessioni — restituisce al drive un'affidabilità quasi nuova.
Centri di riparazione specializzati FANUC offrono servizi di revisione delle schede di cablaggio che includono la sostituzione dei condensatori, un'alternativa economicamente vantaggiosa alla sostituzione completa della scheda.
