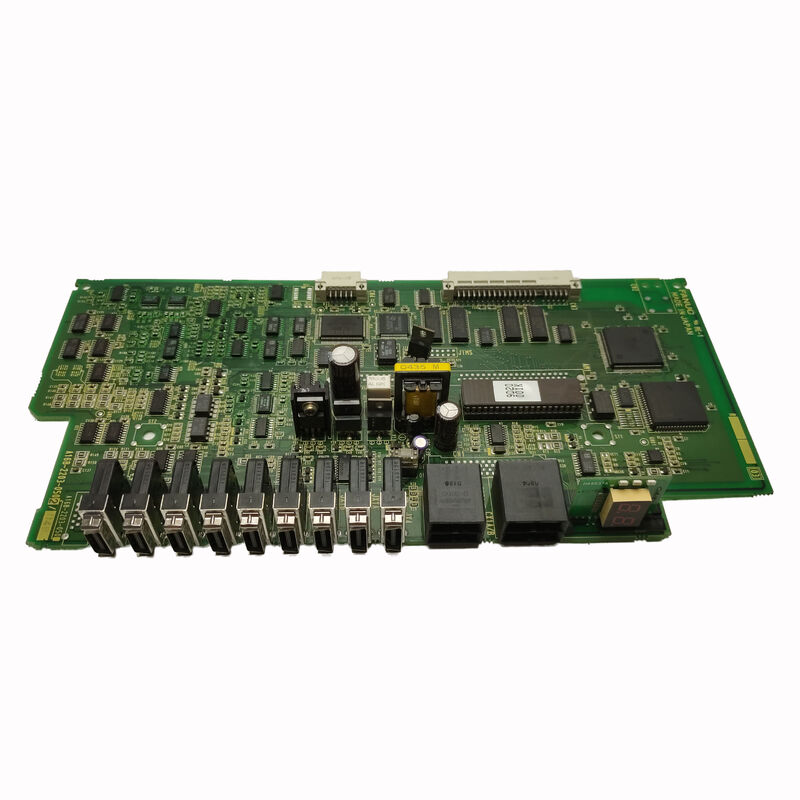

FANUC Tavola di circuito A16B-2203-0331 A16B22030331 A16B-22O3-O331

A16B-2203-0331 ∙ FANUC 6102 Serie Scheda di controllo spindle drive A06B-6102 / A06B-6088 SPM Compatibilità / Twin LED Display

A06B-6102 Serie di azionamenti a fusione alfa

La linea di prodotti FANUC Alpha spindle amplifier copre più generazioni di azionamenti e famiglie di modelli.L'A06B-6102 è una di queste famiglie di amplificatori a fusione utilizzati in tutte le installazioni CNC FANUC con specifici requisiti di interfaccia di motore e controllo a fusione.

All'interno del catalogo complessivo di azionamenti a fusione Alpha di FANUC, la serie 6102 si trova accanto a:

• A06B-6078, A06B-6082: Famiglie precedenti di moduli a fusi Alpha
• A06B-6088: la serie Alpha SPM (Spindle Power Module) consolidata
• A06B-6092, A06B-6102, A06B-6104: Ulteriore sviluppo della famiglia di fusi Alpha

L'A16B-2203-0331 è la scheda di controllo (top card) per la serie A06B-6102 ∙ il livello PCB intelligente che gestisce la regolazione della velocità del fusibile, la comunicazione seriale del bus del fusibile, il monitoraggio della protezione,con un'unità di porta IGBT per la fase di uscita del motore a mandrino.

Informazioni chiave sul prodotto

Display a LED a 7 segmenti gemelli

I moduli a fusione alfa, comprese le serie 6088 e 6102, sono dotati di due display LED a 7 segmenti.

• Indicare lo stato di funzionamento normale dell'unità (classe di velocità del mandrino, direzione, stato di orientamento)
• Visualizzazione di codici di allarme specifici quando le funzioni di protezione si attivano
• Consentire ai tecnici di manutenzione di leggere i numeri di allarme direttamente sullo scaffale di trasmissione senza accedere allo schermo di allarme CNC

La scheda di controllo A16B-2203-0331 gestisce questo display LED aggiornando il suo contenuto dal registro di stato dell'unità ad ogni ciclo di controllo.

Scenari di applicazione

difetto della scheda di comando dell'amplificatore a fusione della serie 6102:Una macchina CNC FANUC con un amplificatore a fusione della serie A06B-6102 sviluppa allarmi a fusione persistenti.Sostituzione ripristina la regolazione della velocità del mandrino e la comunicazione seriale del mandrino.

Alternativa della scheda di controllo della serie 6088 SPM:Un centro di lavorazione dotato di un modulo A06B-6088 SPM richiede la sostituzione di una scheda di controllo.l'A16B-2203-0331 della famiglia 033x compatibile fornisce l'alternativa.

Domande frequenti

D1: Qual è la differenza tra A16B-2203-0331 (famiglia 033x) e A16B-2202-0432 (famiglia 043x) quando utilizzati nei moduli SPM 6088?

CNC Electronics conferma che entrambi i moduli "A16B-2202-043x o A16B-2203-033x" servono le stesse posizioni del modulo a fusione.La variante specifica all'interno di ciascuna famiglia (0331, 0332, 0432, 0435) può riguardare la versione del software o la generazione dell'hardware.

D2: L'A16B-2203-0331 è dotato di software per motori a fusione?

Le schede di controllo del fusibile della serie Alpha portano codici software che identificano il tipo di motore del fusibile compatibile.vale a dire #H500 o #H501"Quando si acquista A16B-2203-0331, verificare la versione del software dall'etichetta originale della scheda per garantire la compatibilità con il motore a mandrino installato.

D3: Quali motori a fusione sono generalmente azionati dalla serie A06B-6102?

La serie A06B-6102 è elencata insieme alla serie A06B-6088 e alle altre serie di mandrini Alpha nella documentazione di allarme di mandrino di FANUC, indicando che serve motori a mandrino alternativo della serie Alpha di FANUC.Confirmare i modelli specifici del motore dalla documentazione amplificatore a fusione della macchina.

D4: La sostituzione dell'A16B-2203-0331 richiede modifiche dei parametri del mandrino?

No. I parametri del mandrino (limiti di velocità, rapporti di marcia, accelerazione, selezione del tipo di motore) sono memorizzati nella memoria dei parametri principali del CNC.Dopo l'installazione del dispositivo di ricambio, verificare che la comunicazione seriale con il fusibile del CNC sia stata ristabilita e eseguire il fusibile attraverso il suo intervallo di velocità completo prima di tornare alla produzione.
