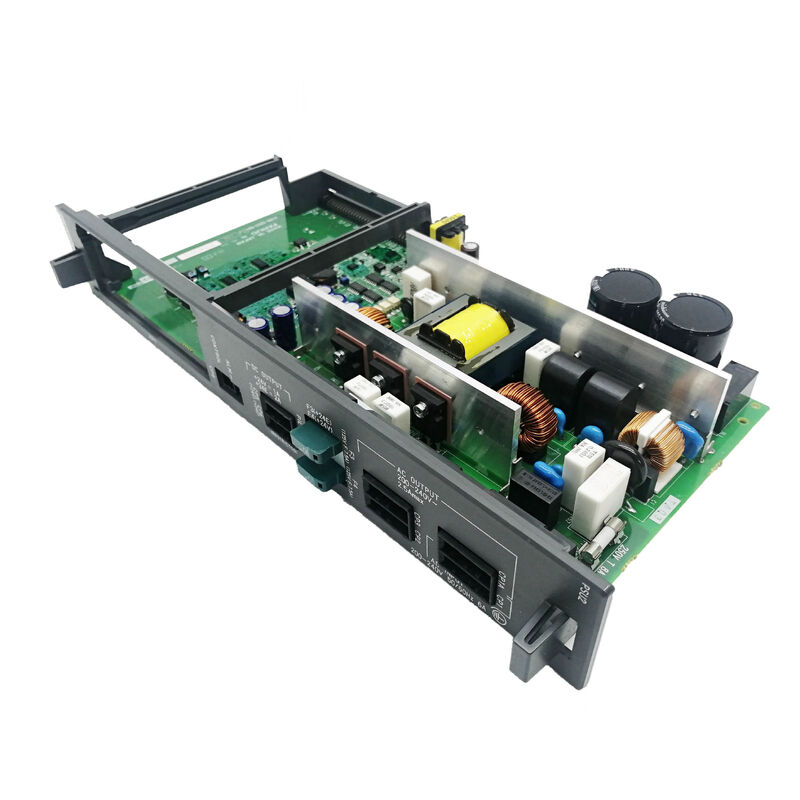

FANUC PCB PER SERVO AMPLIFIER A16B-2203-0454 A16B22030454 A16B-22O3-O454

A16B-2203-0454 FANUC Alpha SVM1-130 Power/Wire Board A06B-6096-H106 / 130A Single-Axis / FSSB / 16i21i

A06B-6096-H106 Il servomodulo alfa SVM1-130

Il manuale del servo amplificatore GE Fanuc Alpha (B-65165E/02) conferma:A16B-2203-0454 è la scheda di cablaggio per il modulo servomodulo monoasse Alfa della serie FANUC A06B-6096-H106 SVM1-130 a capacità di corrente massima di 130ASi tratta di un azionamento ad alta corrente a singolo asse che serve i servoassi più esigenti delle grandi macchine utensili CNC.

Il modulo SVM1-130 è un servomodulo largo 90 mm con lo stesso formato fisico dei moduli a doppio asse SVM2 di questa serie,con un'unità di trasmissione di un solo asse per concentrare la sua piena capacità di corrente su un servoasse ad alta domanda.

Specificità principali

SVM1-130 Applicazioni servo per grandi macchine

L'SVM1-130 è progettato per grandi applicazioni di macchine con assi pesanti che richiedono una servo corrente elevata e sostenuta al di là della capacità dei servomoduli standard 40A o 80A:

per la fabbricazione di apparecchiature per la produzione di energia elettrica:I grandi centri di lavorazione orizzontali con pallet pesanti e grandi masse di colonna o di scivolo richiedono un'elevata servo corrente per mantenere la precisione di posizionamento sotto carichi combinati di forza gravitazionale e di taglio.

Applicazioni per motori:L'SVM1-130 è stato confermato per alimentare i servomotori FANUC Alpha delle classi a22/3000 e a30/3000

L'asse Z del grande centro di rotazione:L'asse Z primario di un tornio CNC pesante con una grande massa di sella o palo utensile può richiedere la capacità di 130A del SVM1-130 per un'adeguata prestazione servo.

Scenari di applicazione

SVM1-130 difetto della scheda di alimentazione:Un servomodulo FANUC Alpha SVM1-130 su un grande centro di lavorazione presenta guasti interni a livello di PCB ¢ i transistor IGBT sono esatti ma l'unità non risponde correttamente.Identificazione della scheda di cablaggio/alimentazione A16B-2203-0454La sostituzione ripristina il corretto collegamento del segnale interno del servomodulo.

Aggiornamento HRV3:A facility upgrading a Series 16i/18i/21i machine tool to HRV3 servo control replaces the A06B-6096-H106 board set — A16B-2203-0454 (wiring board A16B-2203-045X) paired with A20B-2100-054X (control card) to complete the HRV3 configuration.

Domande frequenti

D1: Come posso verificare che A16B-2203-0454 sia la scheda di cablaggio corretta per il mio SVM1-130?

Identificare il servomodulo dalla targhetta frontale se è riportato A06B-6096-H106, A16B-2203-0454 è la scheda di cablaggio confermata.Il manuale del servoamplificatore GE Fanuc Alpha B-65165E/02 conferma questo incarico direttamente. Leggere anche l'etichetta sulla scheda di cablaggio installata.

D2: Qual è la differenza tra la scheda di controllo standard (A16B-2202-0790) e la versione HRV3 (A20B-2100-0542)?

A16B-2202-0790 è la scheda di controllo servo Alfa standard per il SVM1-130.la variante precedente) è la scheda di controllo HRV3-capace che fornisce l'algoritmo servo High Response Vector Control 3 di FANUC, fornendo una risposta più veloce al circuito di corrente e una maggiore precisione della posizione. Quando si utilizza HRV3, sia la scheda di cablaggio (A16B-2203-045X) che la scheda di controllo (A20B-2100-054X) devono essere contemporaneamente le varianti HRV3

D3: Quali servo-allarmi indicano un guasto della scheda di cablaggio A16B-2203-0454 rispetto a un guasto del transistor IGBT?

I guasti dei transistor IGBT producono allarmi di sovra corrente o di sovra corrente rilevati (SV alarm 9 o simili) in genere immediatamente all'attivazione dell'unità.I guasti della scheda di cablaggio possono apparire come guasti dell'unità del cancello (i transistor non si accendono nonostante l'alimentazione normale), anomalie di feedback di corrente o comportamento di allarme irregolare nonostante i transistor IGBT sani verificati mediante test statici.Se i transistor IGBT superano il test di resistenza statica ma l'unità continua a non funzionare, l'A16B-2203-0454 è il prossimo obiettivo diagnostico.

D4: Quali precauzioni di sicurezza si applicano prima di accedere all'A16B-2203-0454 all'interno dell'A06B-6096-H106?

Spegnete e bloccate l'alimentazione della rete elettrica. Il bus di corrente continua SVM1-130 opera a circa 280 ∼325 V di corrente continua dal suo ingresso AC 283 ∼325 V ∼ questa tensione persiste dopo la rimozione della rete elettrica.Verificare il bus CC è inferiore a 30V utilizzando un voltmetro calibrato prima di accedere a schede interne. Maneggiare A16B-2203-0454 con una cinghia antistatica sul polso su una superficie protetta da ESD.

D5: La sostituzione dell'A16B-2203-0454 richiede una nuova inserzione del servoparametro?

I parametri del servo risiedono nella memoria dei parametri del CNC, non nella scheda di cablaggio del servomodulo.il CNC scarica i parametri del servo durante l'inizializzazione dell'accensioneVerificare la corretta risposta del servo sull'asse a bassa velocità prima di ripristinare la macchina.
