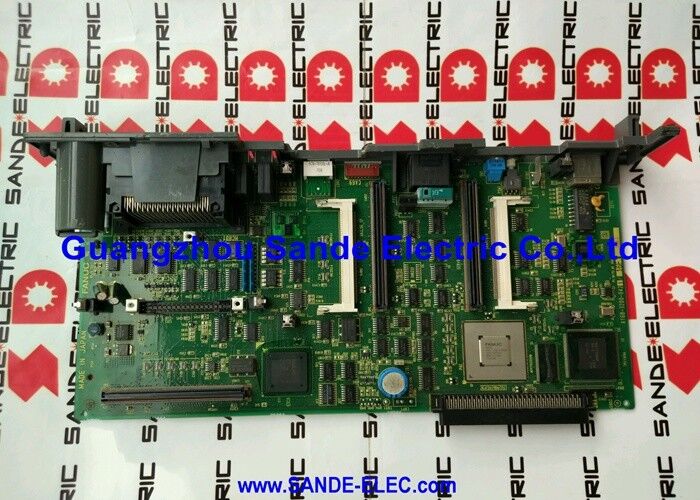

Amplificatore FANUC PCB CNC Circuit Board 100 Watt A16B-2203-0502

A16B-2203-0502∙ FANUC A16B-2203 Serie PCB ∙ 050x Range / Alfa Servo Drive Board Spare / CNC Drive System Spare Part

A16B-2203 Famiglia di schede alfa di FANUC

La serie A16B-2203 è una famiglia di schede di componenti di azionamento FANUC Alpha confermata.

L'A16B-2203-0502 si trova nella gamma 050x tra le schede di cablaggio servo SVM 045x e le schede di alimentazione PSM 063x. All'interno della numerazione della famiglia A16B-2203,la gamma 050x rientra nella progressione dei pannelli di cablaggio dei moduli di azionamento Alpha che servono vari modelli e configurazioni dei servomoduli.

Informazioni chiave sul prodotto

A16B-2203 Tavole di cablaggio L'interfaccia di alimentazione

all'interno dell'architettura di servo propulsione FANUC Alpha e Alpha-i,Le schede di cablaggio della serie A16B-2203 forniscono l'interfaccia fisica ed elettrica tra i componenti semiconduttori di potenza di ciascun servo o modulo di alimentazione e il suo PCB di controlloQuesti pannelli di cablaggio:

Collegare la fase di alimentazione:Invio dei segnali di misurazione della corrente dai sensori di corrente Hall-effetto o shunt al PCB di controllo ¢ fornendo i dati in tempo reale della corrente del motore utilizzati dall'algoritmo servo per la regolazione della coppia.

Segnali di guida della porta di marcia:Trasportare i comandi di azionamento del gate PWM dal PCB di controllo ai transistor IGBT nel ponte dell'inverter dell'azionamento con isolamento per impedire alle tensioni del bus CC di raggiungere l'elettronica di controllo.

Segnali di protezione:Indirizzo dei segnali di guasto di sovra corrente, surriscaldamento e sovra tensione dalla fase di alimentazione verso il PCB di controllo, consentendo una rapida chiusura protettiva prima che le correnti di guasto o le temperature superino i limiti di sicurezza.

Scenari di applicazione

Errore della scheda servo alfa:Un servo drive della serie FANUC Alpha sviluppa guasti di fase di alimentazione riconducibili alla scheda A16B-2203-0502.La sostituzione ripristina la corretta funzione di guida.

Ricostituzione della chiavetta alfa:Un tecnico che ricostruisce un modulo di azionamento FANUC Alpha installa A16B-2203-0502 come componente della scheda di cablaggio dell'assemblaggio di azionamento.

Domande frequenti

D1: Come posso confermare che A16B-2203-0502 sia la scheda di cablaggio corretta per la mia unità FANUC Alpha?

Leggere il numero della parte dall'etichetta della scheda installata all'interno del modulo di azionamento.Riferimento incrociato con la tabella delle parti di ricambio del manuale di manutenzione della serie FANUC Alpha per il modello specifico di azionamento per confermare la posizione della scheda all'interno dell'insieme di azionamento.

D2: Qual è la differenza tra la "tabella di cablaggio" A16B-2203-0502 e il PCB di controllo nelle unità Alpha?

Nei moduli di azionamento FANUC Alpha, due schede lavorano insieme.e raccolta dei segnali di guasto a livello dello stadio di potenzaIl circuito circuito integrato di controllo gestisce l'algoritmo servo, la comunicazione e l'elaborazione del segnale a livello dell'elettronica di controllo.

D3: Quali allarmi FANUC suggeriscono un guasto della scheda di cablaggio A16B-2203-0502?

allarmi per il livello di alimentazione (servo overcurrent (SV401), codici di guasto IGBT,o gli allarmi hardware dell'inverter che appaiono costantemente sull'azionamento del motore prima che la corrente del motore raggiunga i livelli di funzionamento suggeriscono un guasto della scheda di cablaggio piuttosto che un problema del motore o dell'alimentazioneSe il controllo del PCB, del motore e dell'alimentazione è stato effettuato correttamente, ma gli allarmi del livello di alimentazione persistono, la scheda di cablaggio è il prossimo componente diagnostico.

D4: Quali sono le precauzioni di sicurezza e di ESD applicabili all'A16B-2203-0502?

Spegni completamente il servo propulsore prima dell'accesso.I moduli di azionamento FANUC Alpha mantengono la carica del bus a corrente continua dopo la rimozione della corrente . Maneggiare A16B-2203-0502 con un bracciale antistatico su una superficie protetta da ESD.
