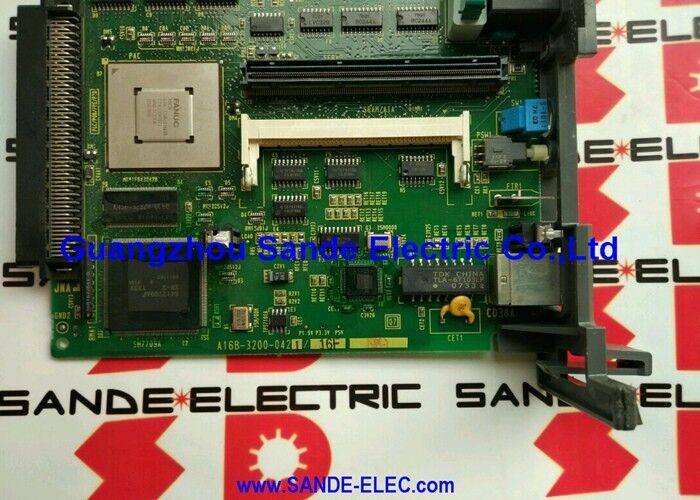

Scheda a circuito stampato CNC personalizzata FANUC PCB A16B-2203-0631

A16B-2203-0631 | Scheda di cablaggio del modulo di alimentazione FANUC Alpha-i PSM-30i - Convertitore serie A06B-6110-H030/6110/Ricambio alimentazione unità CNC

PSM-30i: l'hub di alimentazione Alpha-i

A16B-2203-0631 è la scheda di cablaggio per FANUC Alpha-i PSM-30i, il modulo di alimentazione che funge da ingresso di energia e punto di distribuzione del bus CC per il sistema completo di servoazionamento e mandrino Alpha-i.

Nell'architettura dell'azionamento FANUC Alpha-i, il PSM non è solo un alimentatore: è l'hub centrale del sistema di azionamento:

Raddrizzatore e bus CC:Il PSM-30i converte l'alimentazione di rete CA trifase in ingresso nella tensione del bus CC regolata che alimenta tutti gli amplificatori del servomodulo (SVM) e gli amplificatori del mandrino (SPM) collegati. Tutti i moduli convertitore nel sistema Alpha-i condividono un bus CC comune alimentato dal PSM.

Capacità di frenata rigenerativa:Il PSM-30i supporta la rigenerazione della potenza: quando i servoassi decelerano, l'energia rigenerata viene restituita all'alimentazione CA anziché dissipata nei resistori. Ciò riduce il consumo energetico ed elimina il calore generato dalle resistenze di frenatura.

Gestione bus di guida:Il PSM monitora e controlla la tensione del bus CC, proteggendo i moduli SVM e SPM collegati da eventi di sovratensione del bus che potrebbero verificarsi durante cicli di frenata rigenerativa pesanti.

Specifiche chiave

Serie 6110: la prima generazione di PSM Alpha-i

La serie A06B-6110 rappresenta la linea di prodotti Alpha-i PSM originale: la prima generazione di moduli di alimentazione FANUC Alpha-i che servono sistemi di alimentazione trifase da 200 V CA:

Il PSM-30i con una potenza nominale di circa 30 kW fornisce una capacità del bus di alimentazione sufficiente per una tipica configurazione di azionamento di un centro di lavoro: un amplificatore del mandrino e da due a quattro amplificatori di servoassi che funzionano simultaneamente.

Scenari applicativi

Guasto della scheda di cablaggio PSM-30i:Un sistema di azionamento FANUC Alpha-i dotato di un A06B-6110-H030 PSM-30i sviluppa guasti del bus CC: il sistema di azionamento non si accende, il PSM genera allarmi di sovracorrente o del convertitore oppure la tensione del bus CC non è corretta. Dopo aver verificato l'alimentazione CA e i moduli servo collegati, A16B-2203-0631 viene identificato come scheda di cablaggio difettosa. La sostituzione ripristina il corretto funzionamento del PSM.

Ricostruzione del PSM-30i:Un tecnico che ricostruisce un modulo A06B-6110-H030 PSM-30i installa una scheda di cablaggio A16B-2203-0631 sostitutiva accanto alla PCB di controllo A20B-2100-0761 per completare la revisione del modulo convertitore.

Domande frequenti

D1: Qual è la differenza funzionale tra A16B-2203-0631 (scheda di cablaggio) e A20B-2100-0761 (PCB di controllo) nel PSM-30i?

A16B-2203-0631 gestisce l'interfaccia hardware di potenza: misurazione della corrente, instradamento del segnale di comando del gate ai dispositivi raddrizzatori e raccolta dei segnali di guasto dallo stadio di potenza. A20B-2100-0761 gestisce l'intelligenza di regolazione: controllo della tensione del bus CC, algoritmo di feedback rigenerativo e comunicazione con i servoamplificatori e gli amplificatori del mandrino collegati. Entrambe le schede devono funzionare correttamente affinché il PSM possa alimentare il bus DC.

D2: Quali allarmi FANUC indicano un guasto nella scheda di cablaggio A16B-2203-0631 rispetto alla PCB di controllo A20B-2100-0761?

I guasti della scheda di cablaggio del PSM in genere producono allarmi dello stadio di potenza: sovracorrente sul raddrizzatore di ingresso del PSM, guasti al comando del gate o errori di ricarica del bus CC all'accensione. Questi si verificano prima o durante l'inizializzazione del PSM. I guasti della scheda di controllo tendono a produrre guasti di comunicazione o di regolazione che compaiono dopo l'accensione del PSM. Gli indicatori LED del PSM (se presenti) e il display degli allarmi del CNC forniscono informazioni diagnostiche aggiuntive per distinguere i due.

D3: A16B-2203-0631 viene utilizzato anche nella successiva generazione PSM-30i A06B-6140-H030?

Sì: A16B-2203-0631 è confermato come scheda di cablaggio sia per A06B-6110-H030 (originale Alpha-i PSM-30i) che per A06B-6140-H030 (serie successive). La scheda di controllo cambia tra le due generazioni (A20B-2100-0761 vs A20B-2100-0390), ma la scheda di cablaggio A16B-2203-0631 è comune a entrambe.

D4: Qual è il ruolo del PSM-30i quando più servoassi funzionano contemporaneamente?

Il PSM-30i fornisce il bus CC comune condiviso da tutti i moduli amplificatori servo (SVM) e mandrino (SPM) collegati. Tutti i moduli convertitore traggono energia da questo bus condiviso. Il PSM regola la tensione del bus per mantenere un'erogazione di potenza stabile su tutti gli azionamenti durante il funzionamento simultaneo: la decelerazione ad alta inerzia su un asse rigenera l'energia verso il bus che gli altri assi in accelerazione possono consumare immediatamente, riducendo la domanda di potenza di picco dalla rete di alimentazione.

Q5: Quali precauzioni di sicurezza si applicano quando si accede a A16B-2203-0631 all'interno del PSM-30i?

Isolare e bloccare l'alimentazione di rete trifase all'intero sistema di azionamento. I condensatori del bus CC del PSM-30i mantengono la carica dopo l'isolamento dalla rete: con una potenza nominale di 30 kW, la tensione del bus è sostanziale e l'energia immagazzinata significativa. Seguire il tempo di scarica specificato nel manuale di manutenzione FANUC Alpha-i e verificare che la tensione del bus CC sia inferiore ai livelli di sicurezza prima di aprire il modulo PSM. Maneggiare A16B-2203-0631 con precauzioni antistatiche.
