Circuito stampato CNC
>
|
| Luogo di origine | Giappone |
| Marca | FANUC |
| Certificazione | CE ROHS |
| Numero di modello | A16B-2203-0640 |
Codice Articolo: A16B-2203-0640
Produttore: FANUC Corporation (Giappone)
Tipo di Prodotto: Scheda Cablaggio Alimentatore (Circuito Stampato)
Serie: Alpha i (αi)

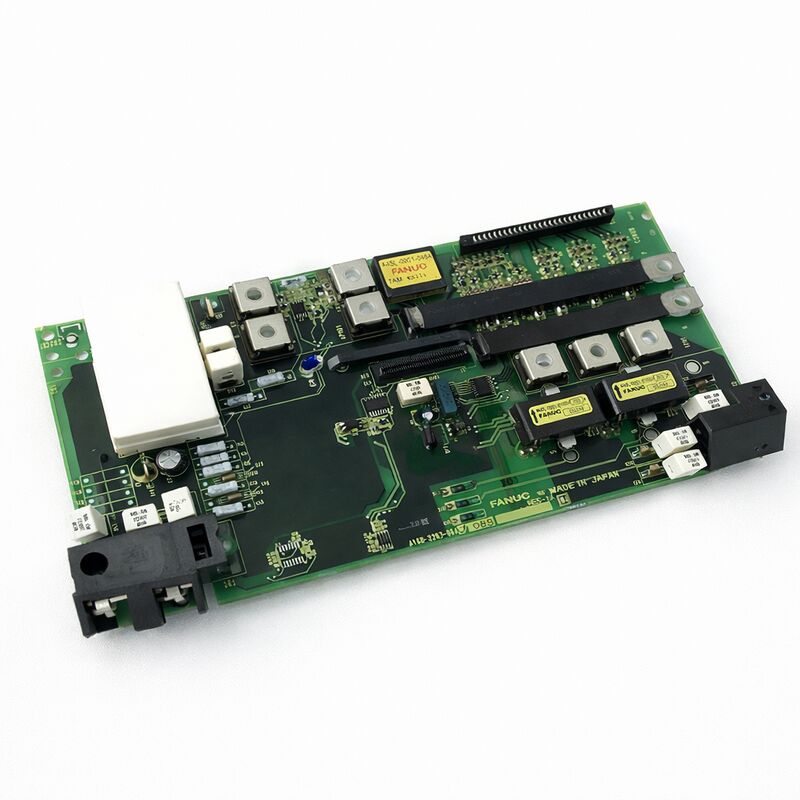

L'A16B-2203-0640 è la scheda di cablaggio dell'alimentazione montata all'interno dei moduli di alimentazione FANUC Alpha i con una potenza nominale di 5,5 kW e ingresso trifase a 200 VAC.
Questa scheda gestisce il routing interno dell'alimentazione, il condizionamento del segnale e le funzioni di interfaccia di controllo all'interno dell'alloggiamento PSMi (Power Supply Module i).
È un ricambio a livello di componente per l'unità PSMi — non un dispositivo autonomo, ma un PCB interno che può essere sostituito durante la manutenzione senza sostituire l'intero gruppo del modulo di alimentazione.
I moduli di alimentazione FANUC Alpha i sono le unità di alimentazione del bus DC a front-end attivo nei sistemi di azionamento Alpha i.
Rettificano l'alimentazione AC trifase in ingresso, mantengono la tensione del bus DC condiviso e restituiscono attivamente l'energia di frenata rigenerata dagli assi servo in decelerazione all'alimentazione AC. La scheda di cablaggio è lo strato di interfaccia tra la sezione di alimentazione ad alta tensione del modulo e la sua elettronica di controllo.
Trasporta i percorsi del segnale, i circuiti di protezione e la distribuzione dell'alimentazione ausiliaria da cui il modulo dipende per funzionare.
Questa scheda si trova in diverse varianti dell'unità FANUC PSMi nella classe di ingresso 200 VAC, tra cui A06B-6110-H006, A06B-6115-H006 e A06B-6140-H006.
Ognuno di questi è un modulo di alimentazione rigenerativo da 5,5 kW, 200 VAC, della famiglia di azionamenti FANUC Alpha i.
| Parametro | Valore |
|---|---|
| Codice Articolo | A16B-2203-0640 |
| Produttore | FANUC Corporation |
| Tipo di Prodotto | Scheda Cablaggio Alimentatore |
| Serie Scheda | A16B-2203 |
| Serie Azionamento | FANUC Alpha i (αi) |
| Ingresso Modulo Host | 200 VAC, 3 Fasi |
| Potenza Nominale Modulo Host | 5,5 kW |
| Tipo Modulo Host | Rigenerativo (PSMi) |
| Unità Compatibili | A06B-6110-H006, A06B-6115-H006, A06B-6140-H006 |
| Metodo di Rigenerazione | Ritorno attivo all'alimentazione AC |
| Raffreddamento | Modulo raffreddato a ventola (ventole sostituibili senza smontaggio) |
| Comunicazione CNC | Collegamento in fibra ottica |
| Origine | Giappone |
| Temperatura Operativa | 0 – 55°C |
| Temperatura di Stoccaggio | −20 – 60°C |
| Umidità | 75% RH max (non condensante) |
| Condizioni Disponibili | Nuovo / Ricondizionato / Riparato |
In un sistema di azionamento FANUC Alpha i, il PSMi è l'unico punto di connessione all'alimentazione AC principale. Tutti i moduli amplificatori servo e mandrino nell'armadio attingono la loro alimentazione dal bus DC dal PSMi.
Il PSMi rettifica l'ingresso trifase in un bus DC regolato — tipicamente intorno a 283-339 VDC per i moduli di classe di ingresso 200 VAC — e mantiene quel bus per gli amplificatori collegati.
La potenza nominale di 5,5 kW della famiglia A06B-6110-H006 colloca questi moduli all'estremità inferiore della gamma PSMi Alpha i.
Sono appropriati per sistemi di azionamento con carico motore totale limitato — configurazioni a singolo asse o a due assi leggeri, o macchine con motori che non richiedono un'accelerazione simultanea elevata. Macchine più grandi utilizzano unità PSMi con potenza nominale superiore e schede di cablaggio diverse.
L'A16B-2203-0640 è il PCB interno che consente al PSMi di svolgere queste funzioni.
Rimuovere questa scheda e il PSMi non può funzionare. Sostituire una scheda difettosa e il PSMi torna in servizio — a una frazione del costo e dei tempi di consegna rispetto all'approvvigionamento di un modulo di ricambio completo.
La rigenerazione di potenza è una caratteristica distintiva del PSMi Alpha i. Quando un asse servo decelera, il motore agisce come un generatore.
L'energia cinetica delle parti in movimento della macchina e del rotore del motore si converte in energia elettrica. In un sistema di frenata resistiva, questa energia si dissipa come calore in un resistore di scarica.
Nel PSMi, un circuito a front-end attivo nella sezione di alimentazione cattura questa energia e la restituisce alla rete di alimentazione AC.
Questa funzione rigenerativa riduce il consumo energetico nelle macchine con cicli di accelerazione e decelerazione frequenti.
Elimina inoltre il carico termico della frenata resistiva, riducendo la temperatura dell'armadio e lo stress termico su altri componenti.
La scheda di cablaggio A16B-2203-0640 supporta questa funzione rigenerativa come parte dell'architettura circuitale complessiva del PSMi.
Fornisce i percorsi di interfaccia tra lo stadio a front-end attivo e il circuito di controllo del modulo.
Il sistema di azionamento FANUC Alpha i utilizza cavi in fibra ottica per la comunicazione tra il PSMi e i moduli amplificatori.
I collegamenti in fibra ottica eliminano i problemi di loop di massa, forniscono immunità al rumore nell'ambiente elettricamente ostile di un armadio di azionamento e consentono lunghe distanze di cablaggio senza degradazione del segnale.
L'A16B-2203-0640 si interfaccia con questa architettura di comunicazione come parte del design interno del PSMi.
Una notevole caratteristica di manutenibilità della famiglia PSMi Alpha i: le ventole di raffreddamento possono essere sostituite senza smontare il modulo.
Il guasto della ventola è una modalità di guasto comune nei componenti dell'armadio di azionamento.
Una ventola sostituibile che può essere cambiata durante la manutenzione programmata — senza disturbare i collegamenti di alimentazione o rimuovere il modulo dall'armadio — semplifica notevolmente la manutenzione termica di queste unità.
La sostituzione della scheda di cablaggio A16B-2203-0640 è una riparazione a livello di componente. Ciò significa aprire l'alloggiamento del PSMi e lavorare all'interno del modulo — una procedura che richiede precauzioni adeguate, strumenti appropriati e familiarità con l'hardware di azionamento FANUC.
Il bus di alimentazione principale deve essere completamente scaricato prima di aprire il modulo.
La tensione del bus DC rimane presente per diversi minuti dopo lo spegnimento poiché i condensatori del bus si scaricano.
Questo percorso di riparazione è giustificato quando la sezione di alimentazione del modulo PSMi e l'hardware esterno sono in buone condizioni, e il guasto è isolato specificamente alla scheda di cablaggio. I guasti comunemente associati alla scheda di cablaggio includono guasti ai segnali di controllo, guasti ai circuiti di protezione e guasti alla distribuzione dell'alimentazione ausiliaria.
Confermare che il guasto sia in questa scheda prima di procedere — uno scambio completo del modulo PSMi potrebbe essere il percorso appropriato quando il guasto si trova nella sezione di alimentazione ad alta tensione piuttosto che nella scheda di cablaggio.
D1: Il PSMi mostra un allarme LED ma non sono presenti guasti nel sistema di azionamento. L'A16B-2203-0640 potrebbe esserne la causa?
Gli allarmi LED del PSMi senza guasti degli amplificatori a valle spesso indicano il circuito interno del modulo di alimentazione piuttosto che il sistema di azionamento.
La scheda di cablaggio gestisce i segnali di controllo e i circuiti di protezione — i guasti in questi percorsi producono allarmi a livello PSMi senza necessariamente attivare i moduli amplificatori.
Controllare lo schema dei LED di allarme rispetto al manuale di manutenzione Alpha i per identificare la categoria di guasto prima di determinare se la scheda di cablaggio è il componente interessato.
D2: È sicuro aprire l'alloggiamento del PSMi per sostituire l'A16B-2203-0640 immediatamente dopo lo spegnimento?
No. I condensatori del bus DC all'interno del PSMi mantengono la carica per diversi minuti dopo lo spegnimento.
Attendere che la tensione del bus DC si sia scaricata a un livello sicuro — confermato misurando tra i terminali del bus DC con un voltmetro di adeguata classificazione — prima di aprire il modulo o maneggiare componenti interni.
Non fare affidamento solo sul tempo trascorso; misurare sempre.
D3: In quali varianti specifiche di unità PSMi è installato l'A16B-2203-0640?
Questa scheda di cablaggio è montata nei moduli di alimentazione FANUC Alpha i PSMi da 5,5 kW, 200 VAC: A06B-6110-H006, A06B-6115-H006 e A06B-6140-H006.
Confermare sempre la specifica dell'unità specifica sull'etichetta del modulo prima di procurarsi schede di ricambio.
D4: L'A16B-2203-0640 può essere riparato anziché sostituito?
La riparazione a livello di componente è talvolta fattibile per le schede di cablaggio, a seconda del guasto. Componenti passivi danneggiati, dispositivi di protezione guasti e contatti connettore corrosi sono potenzialmente riparabili.
Guasti che coinvolgono IC FANUC proprietari o tracce PCB danneggiate potrebbero non esserlo.
Una scheda con danni da incendio o archi elettrici dovuti a un guasto di alimentazione dovrebbe essere sostituita anziché riparata — l'integrità del substrato non può essere garantita dopo tali eventi.
D5: Dopo aver sostituito la scheda di cablaggio, il PSMi richiede una configurazione dei parametri o un'inizializzazione?
La scheda di cablaggio PSMi non trasporta parametri del controller nello stesso modo in cui lo fa un modulo di memoria CNC.
Dopo l'installazione, confermare che il modulo si accenda correttamente senza allarmi LED e che la tensione del bus DC raggiunga il suo normale livello regolato quando il sistema di azionamento è alimentato.
Verificare la corretta comunicazione CNC-azionamento tramite il collegamento in fibra ottica. Non è richiesta alcuna procedura di caricamento software equivalente a un ricaricamento di un modulo FROM.
