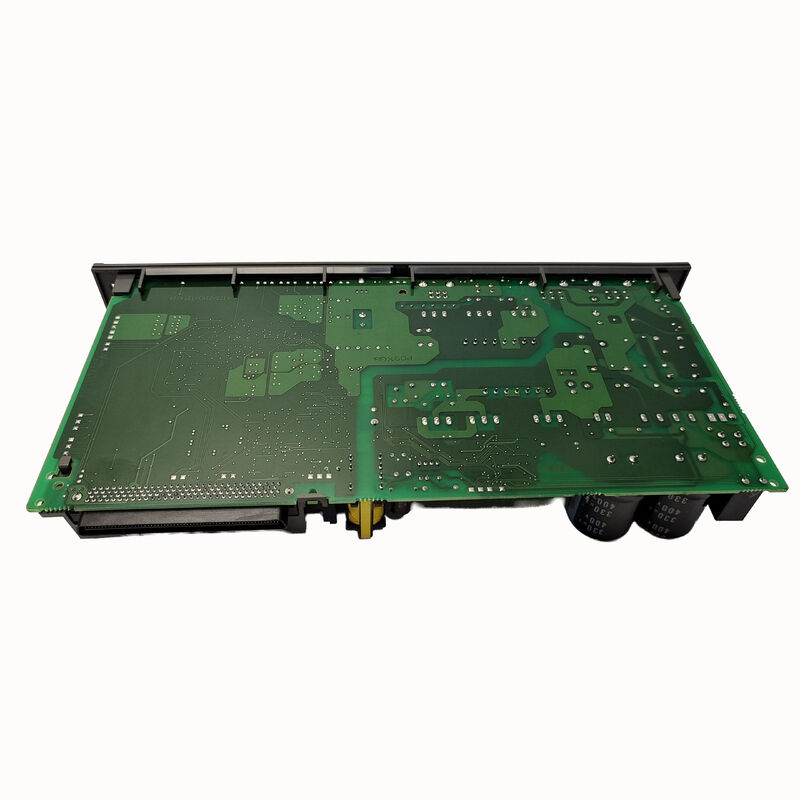

A16B-2203-0651 | Scheda cablaggio modulo mandrino FANUC αi SPM-5.5i — A06B-6111-H006 / 5,5 kW / PCB di controllo A20B-2100-0800

SPM-5.5i: la classificazione più comune dei mandrini per macchine di piccole dimensioni

All'interno della serie αi SPM A06B-6111, SPM-5.5i (A06B-6111-H006) da 5,5 kW occupa una posizione utilizzata in un'ampia gamma di macchine utensili CNC compatte e di medie dimensioni. 5,5 kW sono sufficienti per:

Piccoli centri di lavoro CNC:Centri di lavoro verticali con mandrini cono 40 che eseguono lavorazioni di alluminio, leghe leggere e plastica a moderate profondità di taglio. Il mandrino da 5,5 kW supporta il funzionamento a piena velocità con questi materiali.

Centri di tornitura CNC:Tornitura ad alta velocità di acciaio e alluminio: l'uscita da 5,5 kW supporta la tornitura aggressiva di questi materiali senza la complessità di gestione termica e energetica degli azionamenti mandrino di potenza superiore.

Macchine compatte a 5 assi:Piccole macchine a 5 assi per forme di pezzi complesse in cui il mandrino raramente raggiunge il suo limite termico e 5,5 kW forniscono un margine adeguato.

L'A16B-2203-0651 serve questa variante SPM comune, rendendolo uno dei ricambi per schede di cablaggio più frequentemente necessari nella famiglia αi SPM.

Specifiche chiave

Un PCB di controllo per più rating SPM: vantaggio chiave del servizio

L'intera famiglia di schede di cablaggio A16B-2203-065x condivide lo stesso PCB di controllo (A20B-2100-0800). Questa architettura offre un vantaggio pratico in termini di servizio:

Per un impianto di produzione che utilizza macchine con mandrini di diverse dimensioni (circa 2,2 kW, circa 5,5 kW, circa 11 kW), soloun modello PCB di controllocopre tutto. Le schede di cablaggio differiscono in base alla potenza (0650 per 2,2 kW, 0651 per 5,5 kW), ma la scheda di controllo è identica.

Quando si diagnostica un guasto dell'amplificatore del mandrino:

• Se il guasto è nella scheda di cablaggio:Ordinare la scheda di cablaggio specifica per la classificazione (A16B-2203-0651 per SPM-5.5i)
• Se il guasto è nella scheda di controllo:Ordina un A20B-2100-0800: serve tutte le classificazioni SPM nella gamma 065x/062x

Questo design modulare riduce al minimo l'inventario delle schede di riserva necessarie per coprire più potenze nominali SPM.

Scenari applicativi

Guasto del mandrino SPM-5.5i sul centro di lavoro CNC:Un amplificatore del mandrino FANUC αi SPM-5.5i sviluppa un guasto correlato al connettore: il collegamento del cavo del motore del mandrino al terminale della scheda di cablaggio del modulo mostra una resistenza intermittente. Viene sostituito l'A16B-2203-0651, risolvendo il guasto di connessione.

Messa in servizio dell'azionamento del mandrino nella nuova costruzione della macchina:Un costruttore di macchine che installa un nuovo centro di lavoro CNC richiede un A16B-2203-0651 sostitutivo per un modulo SPM-5.5i danneggiato durante la gestione dell'installazione.

Domande frequenti

D1: Qual è la differenza tra A16B-2203-0651 (standard 200 V) e A16B-2203-0820 (versione HV) per il mandrino da 5,5 kW?

A16B-2203-0820 è la scheda di cablaggio per SPM-5.5HVi (A06B-6121-H006) — la versione ad alta tensione da 400–480 V CA del modulo mandrino da 5,5 kW. A16B-2203-0651 è per la versione standard da 200 V CA (A06B-6111-H006). Questi due servono lo stesso livello di potenza del mandrino ma tensioni di ingresso diverse: non sono intercambiabili.

D2: La sostituzione di A16B-2203-0651 richiede modifiche ai parametri del mandrino?

No. I parametri del mandrino sono memorizzati nella memoria principale del CNC. Dopo aver installato il ricambio A16B-2203-0651 e ripristinato il modulo in servizio, il CNC ricarica la comunicazione seriale del mandrino e applica automaticamente i parametri del mandrino esistenti.

D3: Quali motori mandrino aziona l'SPM-5.5i?

L'SPM-5.5i aziona i motori mandrino FANUC serie αi classificati nella classe 5,5 kW: motori come αiS 6/4000, αiS 8/4000 o motori mandrino αi con classificazione equivalente. Questi motori alimentano i mandrini su centri di lavoro CNC compatti e centri di tornitura.

Q4: Come si collega la scheda di cablaggio alla PCB di controllo all'interno dell'SPM-5.5i?

La scheda di cablaggio A16B-2203-0651 e la PCB di controllo A20B-2100-0800 si collegano internamente tramite connettori scheda-scheda all'interno dell'alloggiamento del modulo. La PCB di controllo viene montata sopra o adiacente alla scheda di cablaggio, con i connettori interni che trasferiscono i segnali di azionamento del gate dalla scheda di controllo ai dispositivi di alimentazione sulla scheda di cablaggio e il feedback del sensore di corrente dalla scheda di cablaggio alla scheda di controllo.
