| Luogo di origine | Giappone |
| Marca | FANUC |
| Certificazione | CE ROHS |
| Numero di modello | A16B-2203-0661 |

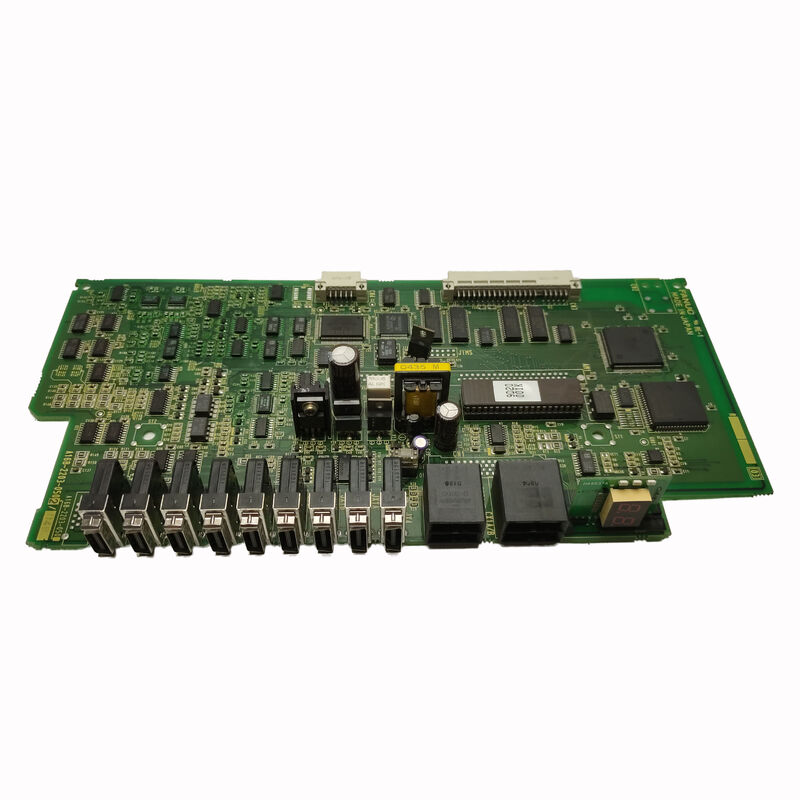

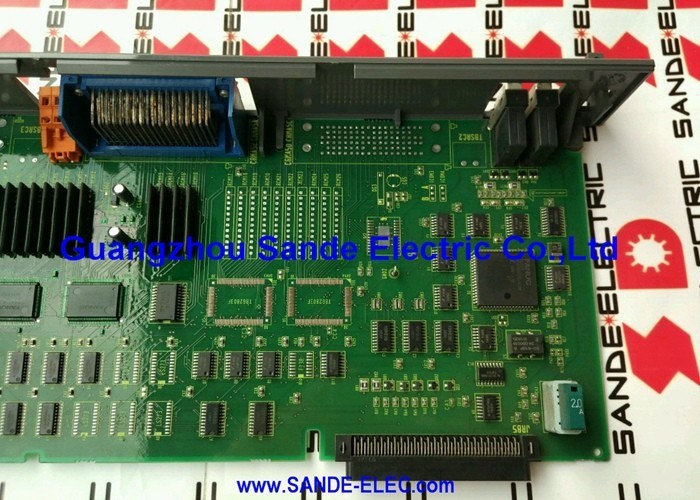

IlFANUC A16B-2203-0661è un circuito integrato di alimentazione della famiglia di schede A16B-2203 di FANUC, una serie che comprende entrambe le schede di controllo funzionali (PCB di monitoraggio, schede di espansione dell'asse,interfacce di comunicazione) e schede di alimentazione per la linea di prodotti CNC e robot controller di FANUC.
La scheda di alimentazione occupa un ruolo fondamentale nell'architettura elettrica del controller: tutte le altre schede del sistema, la CPU, l'interfaccia servo, le schede I/O,le connessioni del pannello dell'operatore dipendono dalla fonte di alimentazione per fornire una stabilità, tensioni di corrente continua correttamente regolate entro le tolleranze specificate.
FANUC's controller power supply designs convert the incoming AC supply (typically 200–240VAC in the machines where FANUC controllers are most commonly found) through a regulated switching converter topology to produce the multiple DC voltage rails required by the system's electronics.
L'approccio del convertitore di commutazione piuttosto che l'approccio del regolatore lineare precedente fornisce un'elevata efficienza (l'unità di alimentazione genera meno calore di scarto per una data potenza di uscita),ampia tolleranza di tensione di ingresso (il sistema rimane stabile su tutta la gamma internazionale di alimentazione AC senza regolazione manuale della tensione), e risposta rapida ai transienti di carico (il circuito di controllo del convertitore regola il ciclo di commutazione in microsecondi quando un nuovo modulo attinge corrente,prevenzione di cadute di tensione che potrebbero causare errori logici nei circuiti di controllo).
The A16B-2203-0661's placement within the controller — whether it is a standalone PSU board or integrated into a backplane assembly — follows the standard FANUC physical mounting practice for its generation.
Come altre schede di alimentazione A16B-2203 (in particolare la -0370 per i controller R-J3iB e la -0910 per i controller R-30iA/R-30iB),il -0661 è progettato per fornire la sua potenza di uscita nominale completa in modo continuo all'interno dell'ambiente termico del regolatore, con circuiti di protezione che rispondono a condizioni di sovraccarico, sovravolta e sovra-temperatura prima che si verifichino danni.
| Parametro | Valore |
|---|---|
| Funzione | PCB di alimentazione |
| Serie | A16B-2203 |
| Ferrovie di uscita | DC multi-rail (5V, ±15V, 24V tipici) |
| Input | 200 ̊240VAC |
| Protezione | OVP, OCP, OTP |
| Origine | Giappone |
Nella gerarchia della manutenzione del CNC e del regolatore robot, la scheda di alimentazione si trova in cima alla classifica di criticalità.Un pannello di alimentazione non funzionante porta l'intero controller a un arresto completo nessun'esecuzione della CPU, nessun servo control, nessuna risposta del pannello operatore.
Ogni scheda a valle, modulo e circuito sono ugualmente colpiti perché condividono la stessa fonte di alimentazione.
Questo rende la scheda di alimentazione sia la scheda più importante del sistema (perché tutto il resto dipende da essa) e, in pratica,uno dei pannelli sostituiti più frequentemente perché sopporta condizioni che accelerano l'usura dei componenti.
Il meccanismo di usura principale è il ciclo termico dei condensatori elettrolitici.
I condensatori elettrolitici sono i cavalli di battaglia dei circuiti di alimentazione. Immagazzinano energia durante il ciclo di commutazione del convertitore, filtrano l'ondulazione della tensione di uscita,e mantenere tensioni di alimentazione stabili durante i cambiamenti di carico transitori.
Contengono un elettrolita liquido essenziale per la loro capacità e la loro resistenza in serie (ESR), e questo elettrolita evapora lentamente nel tempo,particolarmente a temperature elevate.
Man mano che l'elettrolita si esaurisce, la capacità diminuisce e l'ESR aumenta, portando a un aumento della ripple della tensione di uscita, una risposta transitoria degradata,e infine instabilità o fallimento completo dell'output regolato.
La velocità di evaporazione degli elettroliti dipende fortemente dalla temperatura: per ogni aumento di 10°C della temperatura di funzionamento al di sopra della temperatura nominale del condensatore, la durata di vita si dimezza approssimativamente.
I regolatori CNC e robot installati in ambienti di produzione non climatizzati o in configurazioni di armadi con flusso d'aria di raffreddamento inadeguato possono presentare un invecchiamento accelerato del condensatore.
Una fonte di alimentazione che fornisce 15-20 anni di servizio affidabile in un ambiente ben raffreddato e a temperatura controllata può mostrare sintomi di guasto del condensatore in 8-10 anni in un ambiente caldo.
Interruzioni dell'alimentazione con sintomi caratteristici che riflettono la natura del guasto:
Perdita completa della potenza di controllo:Il controller non si accende affatto quando l'alimentazione principale è applicata.Questo indica un completo guasto dell'unità di alimentazione (PSU) in genere un transistor di commutazione primario fallito, un fusibile primario soffiato, o un guasto catastrofico nel raddrizzatore di ingresso.
Il fallimento completo si verifica spesso improvvisamente, a volte a seguito di un'ondata di corrente o di un evento di fretta.
Sistema instabile con allarmi intermittenti:Il controller funziona ma genera allarmi casuali che non sono correlati a nessuna funzione specifica della macchina, cancella il ciclo di alimentazione e si ripete in modo imprevedibile.
This is the classic presentation of age-related capacitor degradation — the PSU's output voltage is within specification at light load and room temperature but droops out of specification under full module loading or at elevated cabinet temperature.
I circuiti logici digitali dei moduli CNC sono sensibili alla tensione di alimentazione anche un'abbassamento del 5% del binario +5V può causare errori logici che si manifestano come allarmi di sistema o esecuzione erratica di programmi.
Alarme di sovra-temperatura:Il circuito di protezione termica dell'UPS rileva che il transistor o il trasformatore di commutazione supera la temperatura di sicurezza e spegne l'alimentazione.
Questo può indicare un ventilatore di raffreddamento non funzionante all'interno dell'armadio, percorsi di ventilazione bloccati,o ?? sulla scheda stessa ?? maggiore dissipazione di potenza dovuta a componenti degradati che generano più calore del normale per mantenere la stessa potenza di uscita.
Un binario di uscita non funziona:Il controller è parzialmente azionato. Alcune funzioni funzionano, altre no.
Il binario +5V potrebbe essere in regola (CPU e logica operano) mentre il binario +24V è assente (le schede I/O e i circuiti di relè non rispondono).
Questo guasto selettivo indica un ramo specifico del circuito di alimentazione ed è di solito riparabile a livello di componente.
La vita utile dell'A16B-2203-0661 può essere prolungata attraverso pratiche di manutenzione proattive:
Sostituzione del condensatore in programma una sintesi completa dei condensatori elettrolitici della PSU utilizzando nuovi componenti indicati per la temperatura di funzionamento è l'azione preventiva più efficace.La maggior parte dei centri di riparazione specializzati FANUC prevede la sostituzione del condensatore come parte standard della ristrutturazione dell'unità di alimentazione, a prescindere dai sintomi.
L'esecuzione di questo processo in modo proattivo a intervalli di 10 anni (o prima in ambienti caldi) elimina la modalità di guasto più comune prima che provochi fermi di produzione non pianificati.
manutenzione del sistema di raffreddamento dell'armadio e che la temperatura ambiente nell'area dell'armadietto del controller non superi costantemente la temperatura nominale di funzionamento del CNC è altrettanto importante.
La vita del condensatore dipende fortemente dalla temperatura; ogni grado di riduzione della temperatura di funzionamento dell'PSU prolunga sensibilmente la vita del condensatore.
D1: Il controller si accende brevemente e poi si spegne, con i ventilatori di raffreddamento visibili per un secondo o due.
Questo sintomo breve accensione seguita da spegnimento immediato è coerente con un viaggio di protezione da sovraccarico.rileva che l'assorbimento totale di corrente supera la sua soglia di protezione da sovraccarico, e si spegne per evitare danni.
Cause comuni: cortocircuito di un modulo (installare moduli uno alla volta per identificare quello difettoso), un condensatore difettoso nel filtro di uscita dell'PSU che si presenta come un cortocircuito momentaneo durante l'avvio,o un effettivo degrado della soglia limite corrente dell'UPS a causa di resistenze sensoriali invecchiate.
La disattivazione di tutti i moduli a valle e l'accensione dell'unità di alimentazione sola (se la progettazione lo consente) aiuta ad isolare se il guasto è nell'unità di alimentazione o in un modulo.
D2: è possibile utilizzare un multimetro di banco per testare l'A16B-2203-0661 prima dell'installazione?
A multimeter can verify output voltages if the board can be powered up on a bench with a dummy load that approximates the controller's real load — testing unloaded or with minimal load may show correct voltages even if the PSU cannot maintain regulation under real load conditions due to marginal capacitors.
Una prova su banco è più informativa di nessuna prova, ma la prova definitiva è il funzionamento nel controller effettivo con il modulo completo installato.
Se un impianto di prova FANUC è disponibile in un centro di riparazione, ciò fornisce la massima sicurezza sulle prestazioni della scheda prima della spedizione.
D3: Dopo aver sostituito l'A16B-2203-0661, è necessario riconfigurare i parametri o le impostazioni nel CNC?
La scheda di alimentazione stessa non contiene dati o impostazioni programmabili, non ha memoria e registri configurabili dall'utente.se il guasto dell'unità di alimentazione è stato abbastanza grave da causare un evento di tensione incontrollata sui binari di alimentazione del CNC prima che i circuiti di protezione rispondessero, è possibile la corruzione dei dati nei moduli SRAM (parametro e programma di archiviazione).
Dopo ogni sostituzione dell'unità di alimentazione elettrica in seguito a un guasto grave, verificare che tutti i parametri CNC siano intatti controllando i valori critici rispetto all'ultimo backup di qualità nota prima di riportare la macchina in produzione.
D4: Come viene confermata la corretta tensione di sostituzione della PSU per l'A16B-2203-0661?
L'unità di alimentazione è progettata per l'intervallo standard di tensione di ingresso del regolatore FANUC tipicamente 200 240 VAC, che copre l'intervallo internazionale di tensione di alimentazione industriale.
La scheda A16B-2203-0661 è una scheda a configurazione fissa e non richiede la selezione dell'intervallo di tensione o le impostazioni del jumper per le diverse tensioni di alimentazione all'interno dell'intervallo supportato.
La specifica della tensione di ingresso della scheda è confermata dalla documentazione del prodotto di FANUC o dall'etichetta originale della scheda.
Il diagramma di connessione dell'alimentazione del CNC nella documentazione elettrica della macchina identifica anche la specifica della tensione di ingresso.
D5: L'A16B-2203-0661 è riparabile se ha fallito a causa di un problema con il condensatore piuttosto che di un guasto catastrofico dei componenti?
Sì, il guasto del condensatore è uno degli scenari di riparazione più facili per una scheda di alimentazione ̇ i condensatori guasti sono identificabili attraverso l'ispezione visiva (topi gonfi o con perdite),Misurazione dell'ESR con un tester appropriato, o semplicemente mediante sostituzione programmata in base all'età.
I centri di riparazione specializzati FANUC eseguono regolarmente questa riparazione utilizzando condensatori abbinati alla tensione nominale, alla capacità, alla temperatura nominale e alle dimensioni fisiche dell'originale.
Una scheda A16B-2203-0661 completamente ricappata e testata da un centro di riparazione competente rappresenta un'alternativa efficace ed economicamente conveniente all'approvvigionamento di una scheda nuova o in eccesso al pieno prezzo di mercato.
