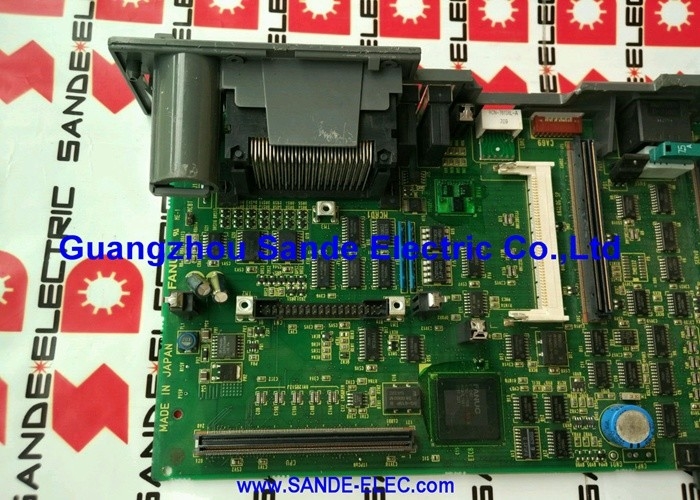

FANUC PCB BOARD A16B-2203-0670 A16B22030670 A16B-22O3-O67O

A16B-2203-0670 | Scheda cablaggio servo SVM FANUC A16B-2203-067x Alpha-I - PCB servoazionamento CNC serie A06B-6114

A16B-2203-067x — La famiglia di schede di cablaggio servo Alpha-I SVM

A16B-2203-0670 è la prima scheda della gamma A16B-2203-067x: la famiglia confermata di schede di cablaggio per servomoduli SVM serie FANUC Alpha-I (serie A06B-6114). Questa gamma è confermata in più sessioni con consigli successivi in ​​posizioni strettamente correlate:

A16B-2203-0670 nella posizione 0670 precede le schede SVM2-80/80i (0673) e SVM2-80/160i (0674) confermate, coerenti con una variante SVM precedente o una funzione della scheda di cablaggio correlata all'interno della stessa famiglia di unità A06B-6114 Alpha-I.

Informazioni chiave sul prodotto

Ruolo della scheda di cablaggio SVM Alpha-I

Nell'architettura FANUC Alpha-I SVM, la scheda di cablaggio (A16B-2203-067x) gestisce l'instradamento del segnale e le funzioni di interfaccia all'interno del modulo servo:

Percorso dell'azionamento del cancello:Trasporta i segnali di pilotaggio del gate PWM dalla scheda di controllo FSSB ai moduli transistor di potenza IGBT, controllando quando ciascun transistor commuta per produrre la corrente del motore richiesta.

Feedback attuale:Indirizza i segnali di feedback della corrente dai resistori di shunt dello stadio di potenza alla scheda di controllo, fornendo la misurazione della corrente del motore in tempo reale per il circuito di controllo della corrente.

Interfaccia connettore esterno:Fornisce le posizioni dei connettori esterni dell'azionamento: per cavi in ​​fibra ottica FSSB, connettori dell'encoder motore e segnali I/O.

Scenari applicativi

Guasto della scheda di cablaggio SVM Alpha-I:Un servo modulo FANUC Alpha-I SVM su una macchina CNC sviluppa errori di segnale interni. Dopo aver verificato la scheda di controllo FSSB e i transistor di potenza, viene identificata la scheda di cablaggio A16B-2203-0670. La sostituzione ripristina il corretto instradamento interno del segnale.

Manutenzione programmata del servomodulo:Un modulo servo FANUC Alpha-I SVM è stato sottoposto a rinnovamento della scheda interna. La scheda di cablaggio A16B-2203-0670 viene sostituita nell'ambito della revisione.

Domande frequenti

D1: Come posso verificare che A16B-2203-0670 sia la scheda di cablaggio corretta per il mio servomodulo Alpha-I?

Leggere il codice prodotto dall'etichetta della scheda installata all'interno del modulo servo. Se si legge A16B-2203-0670, questa è la sostituzione confermata. Riferimento incrociato con il numero di modello della targhetta anteriore del servomodulo e la tabella di assegnazione PCB del manuale di manutenzione del servoamplificatore FANUC Alpha applicabile.

D2: A16B-2203-0670 è intercambiabile con A16B-2203-0671, 0673 o 0674?

No. Ogni scheda di cablaggio della famiglia 067x è specifica per il modello di convertitore assegnato: il layout PCB, le posizioni dei connettori e l'interfaccia del modulo transistor differiscono tra le schede. A16B-2203-0670 non può essere sostituito con 0671, 0673, 0674 o 0675. Verificare la scheda corretta dall'etichetta del numero di parte dell'unità installata prima di ordinare.

D3: Quali precauzioni di sicurezza si applicano prima di accedere all'A16B-2203-0670 all'interno del modulo servo?

Spegnere e bloccare l'alimentazione di rete al servoazionamento. Il bus CC Alpha-I SVM mantiene la carica dopo la rimozione dell'alimentazione di rete: verificare che la tensione del bus sia inferiore a 30 V utilizzando un voltmetro CC calibrato prima di aprire il modulo. Maneggiare A16B-2203-0670 con un cinturino da polso antistatico su una superficie protetta da scariche elettrostatiche.

Q4: La sostituzione di A16B-2203-0670 richiede modifiche ai parametri del servo?

No. I parametri del servo risiedono nella memoria dei parametri principali del CNC e non sono influenzati dalla sostituzione della scheda di cablaggio. Dopo aver montato la scheda sostitutiva e rimontato il modulo di azionamento, il CNC scarica i parametri del servo durante l'inizializzazione all'accensione. Verificare la corretta risposta del servo a bassa velocità prima di tornare in produzione.
