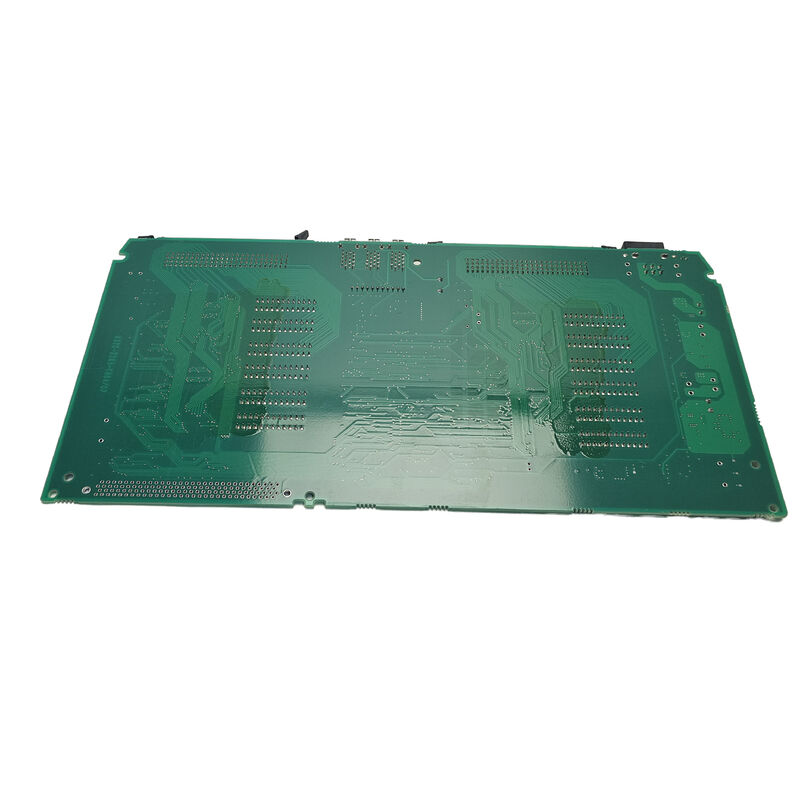

FANUC PCB BOARD A16B-2203-0671 A16B22030671 A16B-22O3-O671

A16B-2203-0671 ∙ FANUC A16B-2203-067x Alpha-I SVM Servo Wiring Board

A16B-2203-067x La famiglia di servo cabling board Alfa-I SVM

L'A16B-2203-0671 appartiene alla gamma A16B-2203-067x – una famiglia confermata di schede di cablaggio per i servomoduli della serie Alpha-I di FANUC (serie A06B-6114).Il manuale di manutenzione FANUC B-65285EN/03 conferma che questa gamma copre le schede di cablaggio per gli azionamenti a due e più assi Alpha-I SVM (Servo Module):

L'A16B-2203-0671 nella posizione numerata più bassa di questa famiglia serve una variante di azionamento SVM definita all'interno della gamma di servomoduli A06B-6114 Alpha-I.

Informazioni chiave sul prodotto

Rolo della scheda di cablaggio Alfa-I SVM

Nell'architettura SVM della serie FANUC Alpha-I, la scheda di cablaggio (A16B-2203-067x) funge da PCB interno di routing del segnale e di interfaccia all'interno dell'alloggiamento del servomodulo.

Stadio di alimentazione alla scheda di controllo:percorsi di segnale tra i moduli di transistor di potenza IGBT e la scheda di controllo FSSB (Fibre-optic Servo Serial Bus) con segnali di azionamento del gate, feedback di corrente e segnali di protezione.

Connettori di interfaccia esterna:Le posizioni dei connettori esterni dell'unità per la connessione in fibra ottica CNC FSSB, i cavi di feedback dell'encoder e i segnali I/O sono montati e indirizzati attraverso la scheda di cablaggio.

Circuiti di protezione e monitoraggio:I segnali di protezione termica provenienti dai moduli dei transistor di potenza e dai circuiti di monitoraggio del bus CC si collegano attraverso la scheda di cablaggio alla logica di protezione della scheda di controllo.

Scenari di applicazione

A06B-6114 difetto della scheda di cablaggio del servomodulo:Un servomodulo FANUC Alpha-I SVM sviluppa guasti del segnale interno corretto funzionamento dell'alimentazione e della scheda di controllo ma guasti del segnale inter-board.Sostituzione ripristina il corretto percorso del segnale all'interno del servomodulo.

Valutazione del servomodulo:Un servomodulo FANUC Alpha-I subisce una manutenzione interna completa.

Domande frequenti

D1: Come posso confermare che A16B-2203-0671 sia la scheda di cablaggio per il mio servomodulo Alpha-I?

Leggere il numero della parte dall'etichetta della scheda installata all'interno del servomodulo.Riferimento incrociato al numero di modello del servomodulo (sulla targhetta anteriore dell'unità) e alla tabella di assegnazione PCB del manuale di manutenzione del servoamplificatore FANUC Alpha applicabile.

D2: La scheda di cablaggio (A16B-2203-0671) è la stessa della scheda di controllo (A16B-2100-074x)?

No. L'Alpha-I SVM contiene più PCB con funzioni distinte. La scheda di cablaggio (A16B-2203-067x) gestisce il routing del segnale interno e l'interfaccia dei connettori esterni.La scheda di controllo FSSB (A16B-2100-074x o A16B-2101-004x) gestisce la comunicazione CNC, circuito di velocità e algoritmo di controllo servo. Entrambi devono funzionare correttamente affinché il servomodulo funzioni.

D3: Quali precauzioni di sicurezza si applicano prima di accedere alla scheda di cablaggio all'interno di un servomodulo Alpha-I?

Spegni completamente il CNC e il servosistema.I condensatori del servomodulo del bus CC mantengono una tensione pericolosa dopo la rimozione della rete . Seguire le procedure di sicurezza del manuale di manutenzione del servoamplificatore FANUC applicabile.

D4: La sostituzione dell'A16B-2203-0671 richiede modifiche dei parametri del servo?

No, i parametri del servo risiedono nella memoria dei parametri del CNC.il CNC scarica i parametri del servo al modulo durante l'inizializzazione dell'accensioneVerificare la corretta risposta del servo su tutti gli assi collegati prima di tornare alla produzione.
