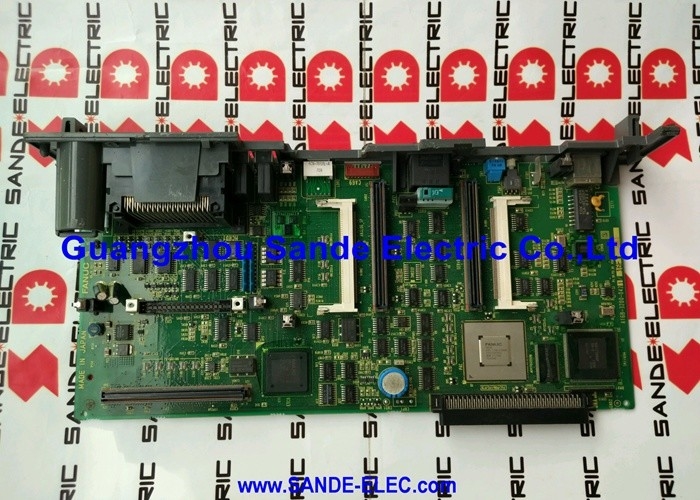

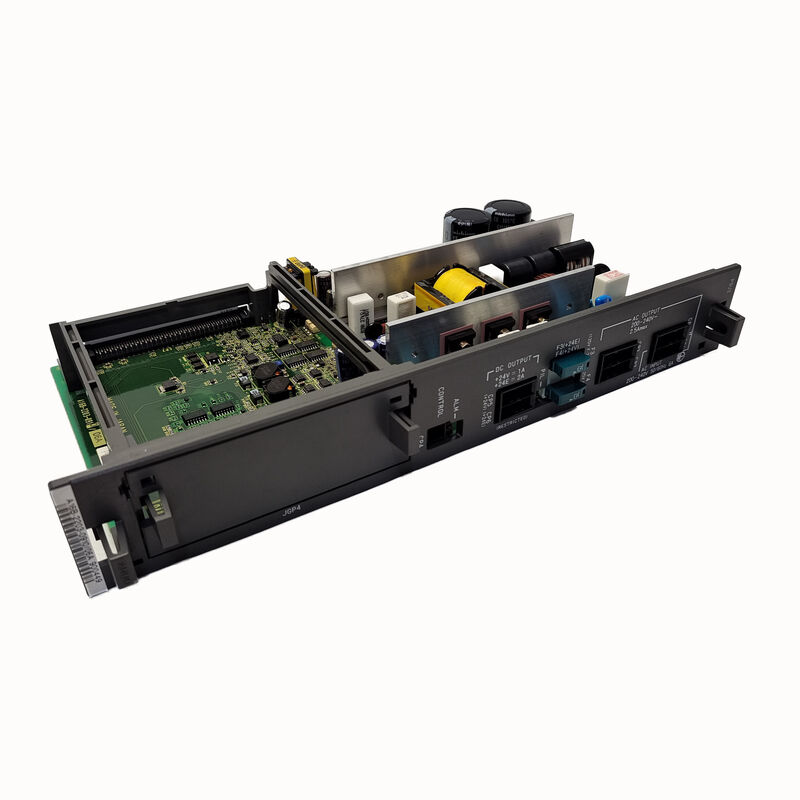

FANUC PCB BOARD A16B-2203-0673 A16B22030673 A16B-22O3-O673

A16B-2203-0673 | Scheda di cablaggio servo FANUC Alpha-I SVM2-80/80i — A06B-6114-H209 / Doppio asse 80 A+80 A / FSSB / 200 V

A06B-6114-H209 — Il servomodulo SVM2-80/80i

Il manuale di manutenzione FANUC B-65285EN/03 conferma: A16B-2203-0673 è la scheda di cablaggio per il modulo servo A06B-6114-H209 SVM2-80/80i. Si tratta della variante a doppio asse da 80 A/80 A della famiglia SVM (Servo Module) serie Alpha-I di FANUC: un servoamplificatore a doppio asse che serve due assi di macchine utensili CNC da un modulo compatto.

La designazione SVM2-80/80i codifica le specifiche principali dell'unità:

• SVM= Servo Modulo (azionamento a doppio asse integrato)
• 2= Due canali del servoasse
• 80/80= Portata di corrente di picco 80A su ogni asse
• io= i-type (generazione Alpha-I, interfaccia di comunicazione digitale FSSB)

Specifiche chiave

Scheda di cablaggio e scheda di controllo: due PCB distinti

Il servomodulo A06B-6114-H209 contiene due PCB principali con funzioni diverse:

Scheda di cablaggio (A16B-2203-0673 — questo prodotto):Il PCB interno di instradamento del segnale. Trasporta i segnali di pilotaggio del gate dalla scheda di controllo FSSB ai moduli transistor di potenza IGBT, instrada il feedback di corrente dai resistori di shunt del transistor alla scheda di controllo e fornisce l'interfaccia del connettore esterno, inclusi i connettori in fibra ottica FSSB, i connettori dell'encoder del motore e i terminali I/O.

Scheda di controllo FSSB (A16B-2100-074x / A16B-2101-004x):La carta di servointelligenza. Comunica con il CNC tramite il bus seriale FSSB, esegue gli anelli di controllo di velocità e corrente e genera i comandi di azionamento del gate PWM che la scheda di cablaggio instrada allo stadio di potenza IGBT.

Quando un modulo servo presenta guasti, il primo passo è identificare quale PCB è guasto: i guasti della scheda di cablaggio si manifestano generalmente come problemi di instradamento del segnale o guasti dell'interfaccia del connettore, mentre i guasti della scheda di controllo producono errori di comunicazione FSSB o allarmi dell'algoritmo di controllo.

Scenari applicativi

Guasto della scheda di cablaggio SVM2-80/80i:Un servosistema CNC FANUC Alpha-I sviluppa guasti interni al modulo su un'unità 80/80i. La scheda di controllo FSSB viene testata correttamente. La scheda di cablaggio A16B-2203-0673 è identificata come guasto nell'instradamento del segnale. La sostituzione ripristina il corretto funzionamento della trasmissione.

Manutenzione interna del servomodulo:Il modulo servo SVM2-80/80i di una macchina di produzione è sottoposto a manutenzione interna. L'A16B-2203-0673 viene sostituito insieme ai moduli transistor di potenza come parte di una revisione completa del modulo servo.

Domande frequenti

Q1: Come posso verificare che A16B-2203-0673 sia la scheda di cablaggio corretta per il mio servomodulo?

Identificare il modello del servomodulo dalla targhetta anteriore: se si legge A06B-6114-H209 o A06B-6114-C209, A16B-2203-0673 è la scheda di cablaggio confermata. Il manuale di manutenzione FANUC B-65285EN/03 conferma questa assegnazione nella tabella PCB Alpha-I SVM2. Leggere anche l'etichetta sulla scheda stessa installata.

D2: Quali allarmi dei servo indicano specificamente un guasto della scheda di cablaggio rispetto a un guasto della scheda di controllo?

I guasti della scheda di cablaggio causano in genere: guasti del percorso del segnale ottico FSSB (se il ricetrasmettitore ottico è sulla scheda di cablaggio), anomalie di feedback di corrente dai circuiti di rilevamento della corrente dei transistor o guasti hardware specifici dell'asse in cui la connessione dello stadio di potenza viene interrotta. I guasti della scheda di controllo (A16B-2100-074x) causano generalmente allarmi di comunicazione FSSB (allarme SV 8 o 9) o errori di controllo della velocità. Per distinguere i due è necessario eseguire test di isolamento con la documentazione di manutenzione del servoamplificatore applicabile.

Q3: È possibile sostituire la scheda di cablaggio A16B-2203-0673 senza sostituire i transistor di potenza IGBT?

SÌ. La scheda di cablaggio e i moduli transistor IGBT sono componenti separati all'interno di A06B-6114-H209. Se la scheda di cablaggio è guasta ma i moduli IGBT sono elettricamente integri (verificati mediante test dei transistor), è necessario sostituire solo la scheda di cablaggio. Tuttavia, se il guasto della scheda di cablaggio è stato causato da un guasto dell'IGBT (danno da sovracorrente), gli IGBT devono essere testati e sostituiti secondo necessità prima di montare la nuova scheda di cablaggio.

D4: A16B-2203-0673 è intercambiabile con A16B-2203-0674 (SVM2-80/160i) o A16B-2203-0675 (SVM2-160/160i)?

No. Ogni scheda di cablaggio è specifica per il proprio modello di convertitore: il layout PCB, i collegamenti dei moduli transistor e i circuiti di rilevamento della corrente sono ottimizzati per la corrente nominale specifica del convertitore. A16B-2203-0673 (80/80i), A16B-2203-0674 (80/160i) e A16B-2203-0675 (160/160i) non sono intercambiabili anche se servono la stessa famiglia di unità SVM2.

D5: Quali precauzioni di sicurezza e ESD si applicano quando si maneggia A16B-2203-0673?

Maneggiare con un cinturino da polso antistatico collegato a terra su una superficie protetta da scariche elettrostatiche. Prima di aprire il modulo servo: spegnere e bloccare l'alimentazione di rete, quindi verificare che il bus CC si sia scaricato al di sotto di 30 V utilizzando un voltmetro calibrato prima di accedere ai componenti interni. Il bus CC SVM2-80/80i funziona a circa 280 V CC (da un ingresso CA di 200 V) e mantiene la carica dopo la rimozione dell'alimentazione.
