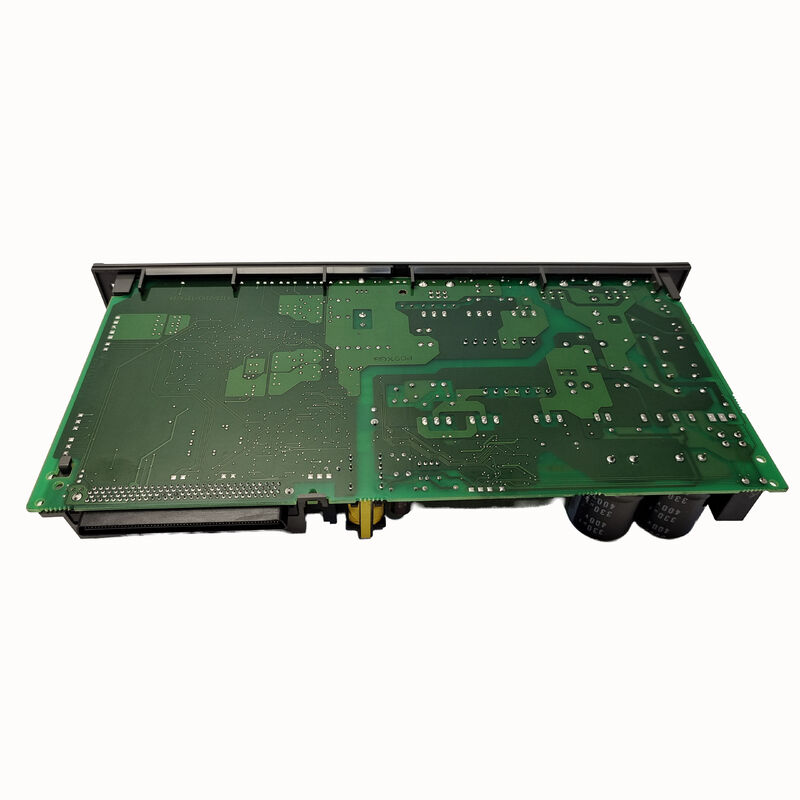

FANUC PCB BOARD A16B-2203-0674 A16B22030674 A16B-22O3-O674

A16B-2203-0674 FANUC Alpha-I SVM2-80/160i Servo Wiring Board A06B-6114-H210 / asimmetrico 80A + 160A doppio asse

SVM2-80/160i Asimetrico a doppio asse

Il manuale di manutenzione FANUC B-65285EN/03 conferma che A16B-2203-0674 è la scheda di cablaggio per l'A06B-6114-H210, che porta la designazione SVM2-80/160i.Questa è la variante di corrente asimmetrica della famiglia di servo a due assi SVM2:

La classificazione asimmetrica 80A/160A dell'SVM2-80/160i lo rende l'unità preferita per le macchine utensili CNC in cui due assi hanno richieste di potenza significativamente diverse, ad esempioun asse Z a carico elevato (colonna o ram) accoppiato con un asse Y a carico inferiore, o un asse di alimentazione di tavola accoppiato a un asse di posizionamento di precisione.

Specificità principali

Ruolo della scheda di cablaggio nella SVM2-80/160i

La scheda di cablaggio A16B-2203-0674 gestisce il routing del segnale interno specifico per l'architettura asimmetrica 80/160i. The two axis channels have different transistor module sizes — the 160A channel requires larger IGBT modules than the 80A channel — and the wiring board's PCB layout and conductor sizing reflect these different current levels.

La scheda di cablaggio è collegata:

• Segnali di azionamento del gate dalla scheda di controllo FSSB a due banche IGBT di capacità diversa
• Feedback di corrente da due circuiti di rilevamento di corrente con indici diversi
• Connettori a fibra ottica FSSB esterni per la comunicazione CNC
• due connettori per cavi di codifica del motore (uno per canale di asse)

Scenari di applicazione

SVM2-80/160i difetto della scheda di cablaggio sul sistema di asse asimmetrico:Un CNC FANUC con un'unità SVM2-80/160i sviluppa gli allarmi servo. Dopo aver verificato la scheda di controllo e lo stadio di alimentazione, la scheda di cablaggio A16B-2203-0674 viene identificata come il difetto.Sostituzione ripristina la funzione servo a doppio asse.

Identificazione del servomodulo /07B:La revisione confermata /07B è riportata sull'etichetta della scheda.confermare la revisione dall'etichetta della scheda installata per garantire la compatibilità con la revisione hardware specifica del servomodulo.

Domande frequenti

D1: Cosa distingue A16B-2203-0674 (SVM2-80/160i) da A16B-2203-0673 (SVM2-80/80i)?

Entrambi sono schede di cablaggio per le unità a doppio asse SVM2 della serie A06B-6114, ma per diverse varianti di capacità di corrente.A16B-2203-0674 serve il SVM2-80/160i (80A + 160ALe schede non sono interscambiabili ̇ il layout del PCB e le dimensioni dei conduttori differiscono per adattarsi alle diverse dimensioni dei moduli dei transistor sul canale 160A.

D2: Perché una macchina dovrebbe utilizzare un'unità asimmetrica 80A/160A piuttosto che una coppia abbinata?

L'SVM2-80/160i è la scelta ottimale quando due assi nella stessa posizione del cabinet hanno requisiti di potenza significativamente diversi. Using an asymmetric drive correctly sizes the power stage for each axis — avoiding the cost and heat generation of over-specifying the lighter axis with 160A capacity while ensuring the heavier axis has sufficient current headroom.

D3: A16B-2203-0674 funziona con la stessa scheda di controllo FSSB di A16B-2203-0673?

Sia il SVM2-80/80i che il SVM2-80/160i utilizzano la stessa famiglia di schede di controllo FSSB (A16B-2100-074x o A16B-2101-004x).La scheda di controllo gestisce l'algoritmo servo digitale e la comunicazione FSSB in modo identico per entrambe le classificazioni di azionamento.

D4: Quali precauzioni di sicurezza si applicano quando si sostituisce A16B-2203-0674 all'interno del servomodulo?

Verificare che il bus di corrente continua SVM2-80/160i abbia scaricato sotto i 30 V con un voltmetro di corrente continua calibrato prima di aprire il modulo.Il SVM di classe 200V funziona con un bus di corrente continua di circa 280V questa tensione persiste dopo la rimozione della rete. maneggiare la scheda di ricambio con una cinghia antistatica sul polso su una superficie protetta da ESD.

D5: Come posso confermare che A16B-2203-0674 sia la scheda di cablaggio corretta per il mio SVM2-80/160i?

La targa anteriore del modulo di propulsione mostra il numero di modello A06B-6114-H210 (spec di ordine) o A06B-6114-C210 (spec di unità) per la SVM2-80/160i.Il manuale di manutenzione FANUC B-65285EN/03 conferma che A16B-2203-0674 è l'assegnazione della scheda di cablaggio. Verificare anche il numero della parte dall'etichetta sulla scheda installata prima di ordinare la sostituzione.
