FANUC A16B-2203-0691 αi Servo Module Wiring PCB per aiSV1-20

Panoramica

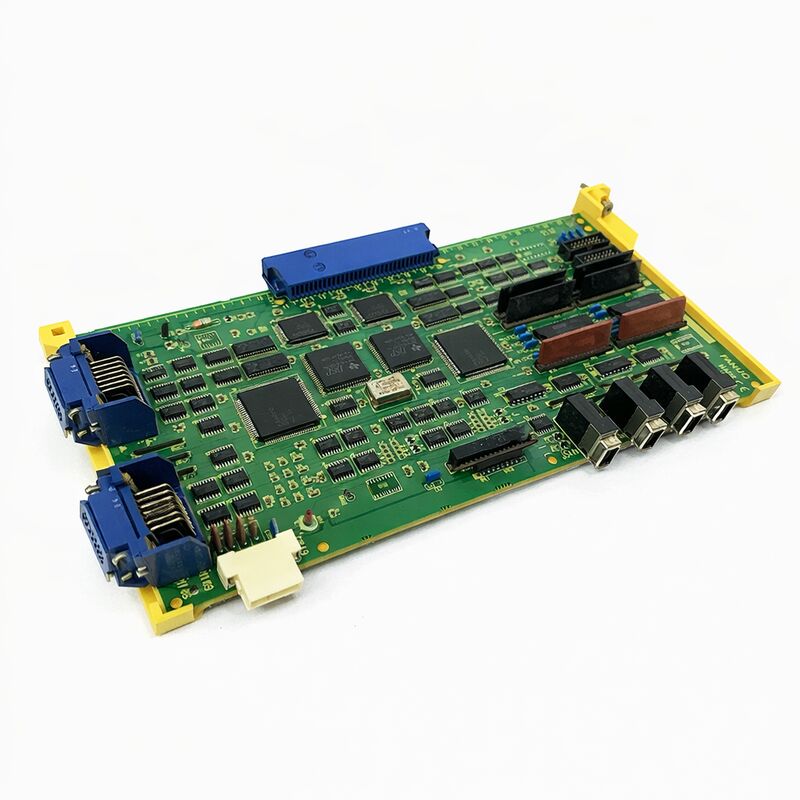

Il A16B-2203-0691 è una αi servo module wiring PCB utilizzata con l'hardware dell'amplificatore aiSV1-20. Viene descritta come la scheda normalmente montata sui moduli a singolo asse della serie A06B-6114 αiSV, e i canali di ricambi la identificano anche come una PCB per ALPHA-i SERVO SVM1-20I.

Ciò la colloca nella sezione di cablaggio/controllo interno dell'amplificatore piuttosto che nel livello della main-board o della communication-board del CNC.

Questa scheda non è un ricambio generico. Appartiene alla struttura interna del modulo servo αi ed è legata alla famiglia di amplificatori in cui è montata. Nei lavori di manutenzione, le schede in questa posizione vengono abbinate per ruolo esatto dell'amplificatore e tipo di modulo installato, poiché la scheda supporta la struttura elettrica interna dell'amplificatore servo piuttosto che una vasta funzione di controllo esterno.

Un elenco del manuale di manutenzione collega inoltre A16B-2203-0691 con le configurazioni αi SV 20 nella gamma A06B-6117-H103 / C103, mentre la descrizione del prodotto citata sopra la lega ai moduli a singolo asse A06B-6114 aiSV.

In pratica, ciò significa che il modello esatto dell'amplificatore installato e l'etichetta della scheda devono sempre essere controllati sull'hardware prima di ordinare.

Dati Tecnici

Applicazioni

Questa scheda è adatta per moduli amplificatori servo FANUC αi installati che utilizzano già la posizione della scheda di cablaggio interna A16B-2203-0691.

È particolarmente rilevante nella riparazione di moduli servo, nel ricondizionamento di schede e nel restauro di amplificatori in cui l'hardware del modulo originale rimane in gran parte intatto ma la PCB interna necessita di sostituzione.

È particolarmente utile quando la sezione di alimentazione e il gruppo dissipatore rimangono riparabili, ma la scheda interna del modulo richiede la sostituzione per ripristinare la struttura originale dell'amplificatore.

In tale contesto, l'abbinamento della stessa PCB di cablaggio aiuta a preservare l'architettura del modulo esistente e la disposizione delle schede di controllo installate.

Guida alla Selezione

Quando si seleziona A16B-2203-0691, confermare prima il codice della scheda direttamente sulla PCB installata e quindi verificare il modello dell'amplificatore in cui è montata.

Questo passaggio è importante perché la stessa famiglia di schede appare su più varianti di moduli servo αi, e modelli vicini possono essere utilizzati su diverse configurazioni di corrente o assi.

In secondo luogo, controllare la designazione dell'amplificatore stessa.

La descrizione più completa della scheda collega questo modello con aiSV1-20 e moduli A06B-6114 a singolo asse, mentre i riferimenti del manuale la collegano anche alle schede αi SV 20.

Ciò significa che il metodo di selezione più affidabile è il codice effettivo della scheda montata più l'etichetta dell'amplificatore installato insieme.

In terzo luogo, esaminare il contesto della scheda all'interno del modulo. Alcuni elenchi indicano che il modulo servo è dotato di questa scheda di cablaggio insieme a una scheda di controllo FSSB A16B-2101-004x, il che può essere utile per confermare visivamente gli interni dell'amplificatore installato durante la manutenzione.

Guida alla Sostituzione

Prima di ordinare, confermare l'etichetta della scheda, il modello dell'amplificatore e il tipo esatto di modulo in cui è installata. Sulle schede interne dei moduli servo, questi tre controlli sono più affidabili che cercare di identificare la scheda solo da una descrizione generica della famiglia di servo.

Se l'amplificatore è già stato riparato in precedenza, è anche saggio confrontare le marcature della scheda installata attualmente con i registri della macchina.

I moduli servo più vecchi possono avere schede di ricambio da lavori di assistenza precedenti, quindi la verifica diretta sull'hardware è il percorso più sicuro.

FAQ

D1: Che tipo di scheda è la A16B-2203-0691?
È una αi servo module wiring PCB. In termini pratici, appartiene all'interno del modulo amplificatore e supporta la struttura interna della scheda dell'unità servo piuttosto che fungere da controller generico o scheda di visualizzazione.

D2: Perché “aiSV1-20” è importante nella descrizione?
Perché identifica il ruolo lato amplificatore della scheda. Una scheda montata in un modulo aiSV1-20 dovrebbe essere selezionata per preservare la stessa configurazione dell'amplificatore installato, non solo abbinando la famiglia di schede FANUC più ampia.

D3: Perché il modello dell'amplificatore dovrebbe essere controllato prima dell'acquisto?
Perché famiglie di schede come questa possono apparire su diverse varianti di amplificatori αi. L'etichetta esatta del modulo installato aiuta a confermare se la scheda appartiene alla stessa corrente, asse e struttura del modulo già in uso.

D4: Questo è l'amplificatore servo completo?
No. È una PCB utilizzata all'interno del modulo amplificatore servo, non l'assemblaggio completo dell'amplificatore. Questa distinzione è importante perché la sostituzione dovrebbe corrispondere al ruolo della scheda interna all'interno dell'amplificatore esistente, non all'intero drive come unità completa.

D5: Cosa dovrebbe essere controllato prima dell'acquisto?
Controllare l'etichetta della scheda, confermare il tipo di amplificatore e verificare il contesto del modulo installato. Sulle schede interne degli amplificatori, questa combinazione offre un abbinamento molto più sicuro rispetto a fare affidamento solo su una descrizione generica della famiglia.
