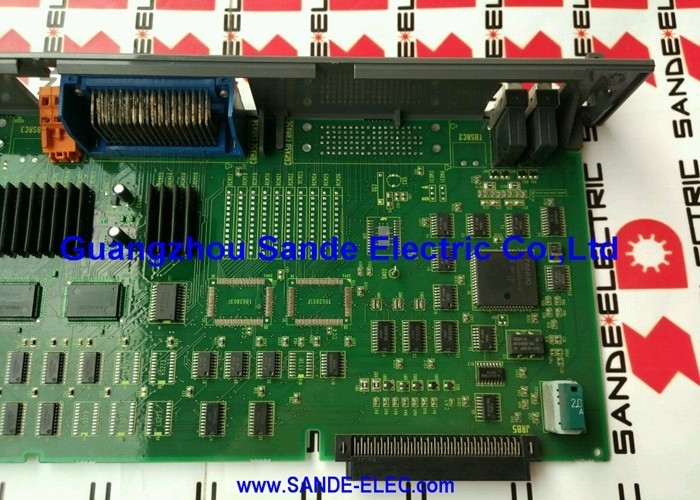

Dischi FANUC usati A16B-2203-0698 A16B22030698 A16B-22O3-O698

A16B-2203-0698 ∙ FANUC αi SVM3-20/20/20i Wiring Board ∙ A06B-6114-H303 / Triasse 20A / FSSB / 200 ∙ 240VAC

SVM3 3 Servoassi in un solo modulo

Il FANUC αi SVM3-20/20/20i (A06B-6114-H303) è la variante a tre assi della famiglia dei servoamplificatori αi.SVM3 controlla tre assi servo da un modulo di larghezza di 60 mm.

Tre assi in un'impronta di 60 mm è un risultato di densità significativo.

• 3 moduli di transistor 20A indipendenti (uno per asse)
• Bus CC condiviso dal sistema PSM
• Un unico collegamento in fibra ottica FSSB dal CNC che serve tutti e tre gli assi tramite una catena di margherite
• Un ventilatore di raffreddamento interno e un lavandino che gestiscono il carico termico combinato

La scheda di cablaggio A16B-2203-0698 è la spina dorsale fisica di questo assemblaggio, che ospita tutti e tre i connettori di uscita del motore, le connessioni di bus CC condivise, i connettori di feedback dell'encoder per tutti e tre gli assi,e l'interfaccia board-to-board alla scheda di controllo.

Specificità principali

Architettura interna del PCB di A06B-6114-H303

La pagina del prodotto KFAS LLC per A06B-6114-H303 elenca tutti i componenti interni della scheda:

• A16B-2203-0698¢ Tavola di cablaggio (questo prodotto)
• A20B-2100-0742¢ PCB di controllo
• A20B-2101-0042¢ PCB di controllo aggiuntivo
• A90L-0001-0510Componente di protezione/azionamento del cancello
• A90L-0001-0385Componente di protezione/azionamento del cancello

La scheda di cablaggio A16B-2203-0698 trasporta tutti i connettori esterni ̇ è il punto in cui termina il cablaggio di campo.

Scenari di applicazione

Malfunzionamento della scheda di cablaggio SVM3:Un modulo FANUC αi SVM3-20/20/20i (A06B-6114-H303) sviluppa simultaneamente guasti su tutti e tre i servocanali.Le connessioni interne della scheda di cablaggio A16B-2203-0698 sono identificate come il difettoLa sostituzione della scheda (di solito mediante lo scambio completo del modulo) ripristina tutti e tre gli assi servo.

Configurazione della piccola macchina a tre assi:Un centro di lavorazione CNC compatto utilizza un SVM3-20/20/20i per controllare tre assi (X, Y, Z) da un singolo modulo risparmiando spazio nel cabinet di trasmissione rispetto a tre unità SVM1 separate.

Domande frequenti

D1: Qual è la differenza tra A16B-2203-0698 (SVM3-20/20/20i) e A16B-2203-0680 (SVM3-20/20/40i)?

• A16B-2203-0698: Tavola di cablaggio per SVM3-20/20/20i (A06B-6114-H303)
• A16B-2203-0680: Tavola di cablaggio per SVM3-20/20/40i (A06B-6114-H304)

La configurazione 20/20/40 ha un asse da 40 A invece di tre assi da 20 A, che richiedono una scheda di cablaggio diversa per ospitare l'hardware di uscita di corrente superiore sul terzo asse.

D2: Quali motori gestisce tipicamente la SVM3-20/20/20i?

Questo modulo "normalmente azionerà i motori Fanuc i Servo modello 4i/3000, 4i/4000". Si tratta di servomotori compatti αi con correnti nominali entro il valore nominale continuo di 6,5A per asse.La SVM3-20/20/20i si trova in genere su macchine CNC compatte piccoli centri di lavorazione, torni, EDM per filo e macchine per la rettifica a più assi, con tre servomotori di piccole e medie dimensioni azionati da un modulo.

D3: La sostituzione dell'A16B-2203-0698 richiede modifiche dei parametri del servo?

No, i parametri del servo per tutti e tre gli assi risiedono nella memoria dei parametri principali del CNC.il CNC ristabilisce la comunicazione FSSB con il modulo e applica l'attuale set di parametri a tre assi. eseguire prove a bassa velocità su tutti e tre gli assi dopo la sostituzione prima di tornare alla produzione completa.

D4: Cosa succede se il ventilatore di raffreddamento all'interno del SVM3-20/20/20i non funziona?

Il modulo contiene una ventola di raffreddamento interna. Tutti e tre gli assi 20A condividono questo singolo percorso di raffreddamento.La protezione termica del modulo attiva l'azionamento generando allarmi termici prima di raggiungere la temperatura criticaLa sostituzione del ventilatore è la risposta corretta a un allarme di raffreddamento su questo modulo, prima di considerare il guasto a livello di scheda.
