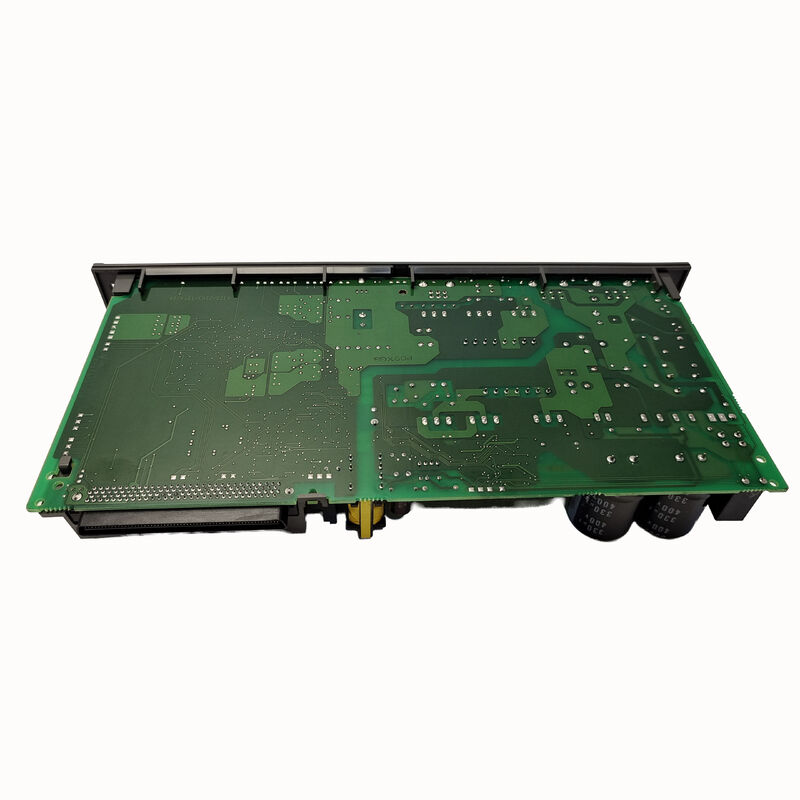

A16B-2203-0815 | PCB per unità CNC serie FANUC A16B-2203 - Gamma di schede di unità 081x / Automazione industriale / Sistemi di servo e mandrini

A16B-2203-081x — Gamma di schede di azionamento

Il gruppo di numeri A16B-2203-081x è una sezione definita della serie A16B-2203 incentrata sui PCB dei sistemi di azionamento. Le tavole adiacenti di questa gamma confermano la categoria funzionale:

A16B-2203-0810:Confermato come "PCB — ALPHA-I SERVO SVM2-20/20HVi" — una scheda di cablaggio per il modulo servo a doppio asse ad alta tensione (HV) da 400 V CA, che serve macchine nelle regioni con alimentazione a 400 V.

A16B-2203-0800–0803:Dal Manuale di manutenzione FANUC αis (B-65285EN/03), queste sono le schede di cablaggio per la serie αis SVM1 HV:

• 0800: SVM1-20HVi (A06B-6124-H103)
• 0801: SVM1-40HVi (A06B-6124-H104)
• 0802: SVM1-80HVi (A06B-6124-H105)
• 0803: SVM1-10HVi (A06B-6124-H102)

L'A16B-2203-0815 occupa la posizione 0815 in questo intervallo, collocandolo all'interno della famiglia di PCB per servoazionamenti ad alta tensione da 400 V CA che comprende le schede di cablaggio HV SVM1 0800–0803 e la scheda HV 0810 SVM2.

Informazioni chiave sul prodotto

Contesto di azionamento ad alta tensione: applicazioni nella regione 400 V

Le macchine installate in regioni con alimentazione trifase da 400–480 V CA richiedono varianti di servoazionamento ad alta tensione (HV). Gli amplificatori della serie HV lo gestiscono direttamente dalla rete elettrica senza un trasformatore step-down separato.

L'intera gamma da A16B-2203-080x a 081x corrisponde a questa categoria di azionamenti HV:

• Le schede di cablaggio HV SVM1 (0800–0803) servono moduli HV ad asse singolo
• La scheda HV SVM2 (0810) serve moduli HV a doppio asse
• L'A16B-2203-0815 serve la sua specifica configurazione del servoamplificatore HV

Questa gamma HV è la configurazione di servoazionamento più comune nelle macchine utensili CNC europee, asiatiche e nella maggior parte dei mercati di esportazione: qualsiasi macchina utensile venduta in una regione con alimentazione a 400 V utilizza servoazionamenti di classe HV.

Scenari applicativi

Guasto PCB servoazionamento HV:Una macchina CNC collegata a una rete di alimentazione a 400 V sviluppa un allarme servo sull'asse controllato dal modulo contenente A16B-2203-0815. Dopo aver escluso il cablaggio esterno e i guasti al motore, la scheda viene identificata e sostituita.

Revisione del modulo di azionamento:Un'officina specializzata nell'assistenza CNC che revisiona un modulo servoamplificatore HV sostituisce l'A16B-2203-0815 come parte di un rinnovamento completo della scheda interna.

Domande frequenti

D1: Come posso verificare che la scheda A16B-2203-0815 sia la scheda corretta per il mio modulo di azionamento HV?

Leggere il codice prodotto dall'etichetta della scheda all'interno del modulo specifico. Se si legge A16B-2203-0815, ciò conferma la sostituzione corretta. Riferimento incrociato con la tabella delle parti di ricambio nel manuale di manutenzione FANUC per il modello del modulo di azionamento host.

Q2: A16B-2203-0815 è per macchine con alimentazione a 400 V o macchine con alimentazione a 200 V?

In base al contesto della gamma 081x, che include schede di cablaggio confermate della serie HV (A16B-2203-0800–0803 per SVM1 HVi e A16B-2203-0810 per SVM2-20/20HVi), l'A16B-2203-0815 è probabilmente una scheda di azionamento ad alta tensione (400–480 V CA). Verificare la tensione nominale sulla targhetta del modulo host prima di ordinare.

Q3: La sostituzione di A16B-2203-0815 influisce sui parametri del servo?

No. I parametri del servo risiedono nella memoria principale del CNC. La sostituzione della scheda PCB dell'azionamento non influisce sui valori dei parametri memorizzati. Dopo aver installato la sostituzione, il CNC ripristina la comunicazione del servo e applica normalmente i parametri esistenti.

D4: Quale sicurezza di scarica si applica prima di accedere a A16B-2203-0815 all'interno di un modulo convertitore HV?

I servomoduli della serie HV che funzionano con ingresso da 400–480 V CA mantengono un bus CC a circa 540–650 V CC. Dopo la rimozione dell'alimentazione di rete, è necessario rispettare scrupolosamente il tempo di scarica indicato nel manuale di manutenzione FANUC. Verificare la scarica del bus con un voltmetro calibrato prima di aprire il modulo. L'energia del bus HV è significativamente superiore rispetto ai moduli da 200 V: maggiore capacità, tensione più elevata, più energia immagazzinata.
