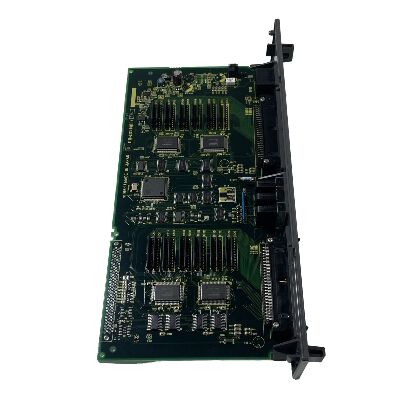

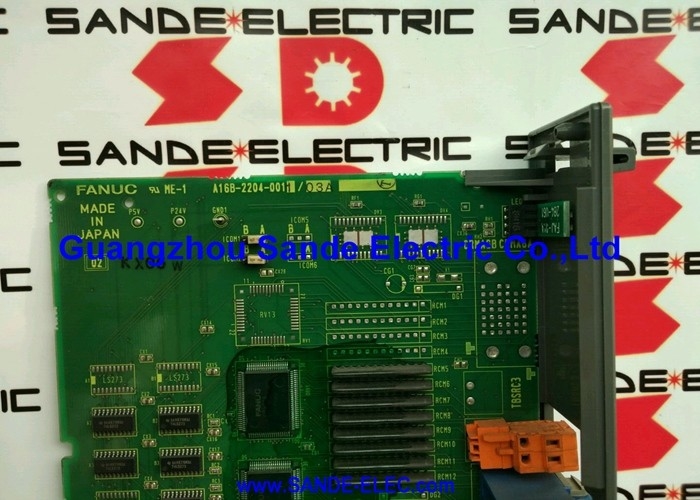

FANUC I/O Board non utilizzato A16B-2203-0820 A16B22030820 A16B-22O3-O82O

A16B-2203-0820∙ FANUC Alpha-i SPM-5.5HVi Wiring Board ∙ A06B-6121-H006 / A06B-6122-H006 / 400 ∙ 480VAC HV / 5.5kW Spindle Module

Alfa-i SPM HV Spindle ad alta tensione per regioni a 400 V

La gamma di prodotti Alpha-i SPM (Spindle Power Module) di FANUC comprende due standard di tensione di ingresso:

tensione standard (200V serie: A06B-6111, A06B-6116, A06B-6128):Per le macchine installate in regioni con alimentazione a tre fasi da 200-240 V ¥ Giappone, parti del Nord America e altre regioni a 200 V.

serie ad alta tensione (HV) (A06B-6121, A06B-6122)Per le macchine installate in regioni con alimentazione trifase da 380 a 480 V ¢ Europa, la maggior parte dell'Asia e altre regioni a 400 V.

L'A06B-6121 e l'A06B-6122 sono le varianti Tipo A e Tipo B della serie Alpha-i SPM HV. L'A16B-2203-0820 è la scheda di cablaggio per il modulo a fusione HV più piccolo di questa gamma: ilSPM-5.5HViUn amplificatore a fusione da 5,5 kW che funziona direttamente dall'ingresso della rete 400-480VAC.

Specificità principali

Tipo A contro Tipo B

Sia i moduli A06B-6121-H006 (tipo A) che A06B-6122-H006 (tipo B) SPM-5.5HVi utilizzano ilstessa scheda di cablaggio A16B-2203-0820La differenza tra il tipo A e il tipo B è nel PCB di controllo:

• Tipo A (A06B-6121-H006):Controllo degli usi PCB A20B-2100-0800
• Tipo B (A06B-6122-H006):Controllo degli usi PCB A20B-2100-0801

La scheda di cablaggio fornisce l'hardware comune ad alta corrente condiviso tra entrambi i tipi.Questo significa che un singolo A16B-2203-0820 può servire entrambi i tipi il tipo è determinato da quale PCB di controllo è montato accanto ad esso.

Scenari di applicazione

Riparazione del modulo di fusione alfa-i HV:Una macchina CNC europea (alimentazione a 400 V) ha un modulo a fusione A06B-6121-H006 SPM-5.5HVi.Per la riparazione è richiesto l'A16B-2203-0820.

Ristrutturazione a livello di scheda del modulo SPM:Un reparto CNC specializzato ricostruisce le unità SPM A06B-6121-H006 e A06B-6122-H006.

Domande frequenti

D1: L'A16B-2203-0820 può essere utilizzato sia con l'A06B-6121-H006 (tipo A) che con l'A06B-6122-H006 (tipo B)?

Sì, il manuale di manutenzione della serie FANUC αis (B-65285EN/03) conferma l'A16B-2203-0820 come scheda di cablaggio sia per il SPM-5.5HVi di tipo A (A06B-6121-H006) che per il tipo B (A06B-6122-H006).I PCB di controllo differiscono (A20B-2100-0800 per il tipo A), A20B-2100-0801 per il tipo B), ma la scheda di cablaggio è comune.

D2: L'SPM-5.5HVi è adatto per le regioni di ingresso a 200 V?

No. SPM-5.5HVi (A06B-6121-H006 / A06B-6122-H006) è specificamente indicato per l'ingresso trifase 400 ∼ 480 VAC ∼ della classe ad alta tensione (HV).La serie 5i (diversi numeri d'ordine A06B con diverse schede di cablaggio) è la specifica appropriata.Non collegare mai un modulo a fusione HV a un alimentatore a 200 V.

D3: Con quali classi di motori a fusione è compatibile il modulo SPM-5.5HVi (A16B-2203-0820)?

Il SPM-5.5HVi è indicato per la potenza del motore a fusione di 5,5 kW. Compatibile con i motori a fusione di classe FANUC Alpha-i indicati a potenza pari o inferiore a 5,5 kW, in genere motori in αiIP 2.2 a αiIP 5.5 intervalliI motori a fusione di potenza superiore richiedono moduli SPM più grandi (SPM-11HVi, SPM-15HVi, ecc.) con le rispettive schede di cablaggio.

Q4: Qual è il requisito di scarico prima di accedere all'A16B-2203-0820 all'interno dello SPM-5.5HVi?

Il modulo SPM-5.5HVi contiene condensatori di bus CC caricati a circa 540 ‰ 650VDC dall'ingresso 400 ‰ 480VAC.il tempo di scarica è conforme alle specifiche del manuale di manutenzione FANUC per il modello HV SPM applicabileVerificare che la tensione del bus sia inferiore a 50 VDC con un contatore calibrato prima di accedere alle schede interne.La maggiore tensione di bus dei moduli HV (rispetto ai moduli 200V) immagazzina più energia.

D5: A16B-2203-0820 deve essere abbinato allo stesso lotto di produzione del PCB di controllo?

Non è richiesta alcuna corrispondenza specifica dei lotti.La scheda di cablaggio A16B-2203-0820 e il suo PCB di controllo (A20B-2100-0800 o A20B-2100-0801) sono progettati per essere assemblati insieme da qualsiasi lotto di produzione.. si applica la compatibilità standard delle parti FANUC: per riferimento si può indicare il suffisso di revisione specifico di ciascuna scheda (ad esempio, /02A, /05B),ma le revisioni successive sono compatibili con quelle precedenti nello stesso ruolo funzionale.
