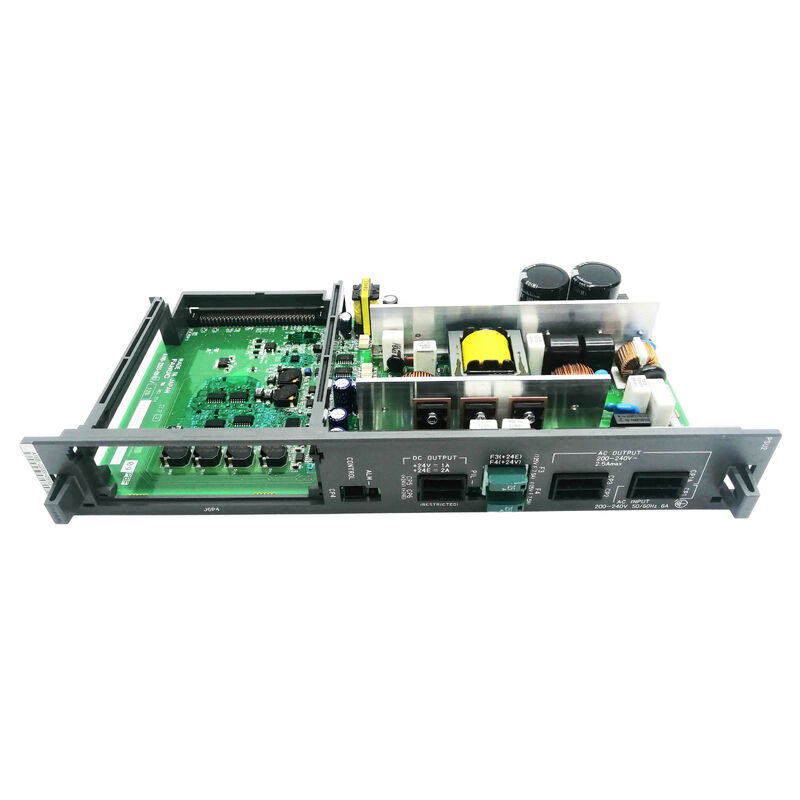

Scheda I/O FANUC non utilizzata A16B-2203-0870 A16B22030870 A16B-22O3-O87O

A16B-2203-0870∙ FANUC A16B-2203 Serie Power PCB ∙ CNC e sistemi di azionamento / Automatizzazione industriale / Giappone Originale

A16B-2203 A Complete PCB Series

La serie A16B-2203 è una delle famiglie di PCB più estese di FANUC, che copre un ampio spettro di tipi di schede attraverso sistemi di controllo CNC, moduli di servo-driving, amplificatori a fusione, unità di I/O,e hardware per controllori di robotLa gamma si estende su:

con una lunghezza massima non superiore a 50 mm,comprese le schede di cablaggio alfa-i SPM HV (0820?? 0822, 0627, 0628), le schede di cablaggio della serie αis SVM1 (0660?? 0662, 0691),e schede di cablaggio SVM2 (0590?? 0592) che formano lo strato di connettore fisico all'interno dei moduli amplificatori di trasmissione.

Sistema CNC opzionale e schede di espansione:Compresi i PCB di espansione dell'asse OPTION-2 (0031, 0033) per la serie 16/18, le schede grafiche (0291, 0490) per la serie 15 e le schede di comunicazione servo.

I/O e schede di interfaccia:Compresi i PCB del modulo I/O (0881) per unità di I/O CNC e le schede di estensione PMC per la logica di sequenza della macchina estesa.

Dischi elettrici:comprese le schede che forniscono funzioni di distribuzione di potenza regolamentata, monitoraggio di potenza e alimentazione all'interno di assemblaggi CNC e di hardware di azionamento.

L'A16B-2203-0870 è confermato come un PCB di potenza di questa serie che serve la funzione di potenza all'interno del proprio sistema ospitante specifico.

Informazioni chiave sul prodotto

PCB di potenza nell'architettura di azionamento FANUC

I PCB di potenza della serie A16B-2203 svolgono molteplici funzioni a seconda della loro applicazione specifica:

Dispositivi per la trasmissione di energia elettricaSchede ad alta corrente che trasportano le connessioni di uscita del motore e le interfacce del bus CC all'interno dei moduli di amplificatore servo e a mandrino.

Dischi di alimentazione:Le schede che forniscono tensioni interne regolate (5V, 15V, 24V di alimentazione logica) all'elettronica di controllo all'interno dell'unità o dell'hardware CNC.è una scheda di alimentazione per controllori di robot FANUC.

Dispositivi per la distribuzione dell'energia elettrica:Schede che indirizzano l'alimentazione da un alimentatore centrale a più schede funzionali all'interno di un gruppo, fornendo isolamento, filtraggio o limitazione della corrente.

Il sistema A16B-2203-0870 serve la funzione di potenza identificata da questa classificazione nel suo sistema host.

Scenari di applicazione

Errore della scheda motrice o della scheda di potenza CNC:Un sistema CNC o di azionamento FANUC sviluppa un guasto legato all'alimentazione.

Sostituzione di manutenzione prevista:Un impianto di produzione mantiene l'A16B-2203-0870 come riserva locale, consentendo una risposta rapida a un guasto della scheda elettrica.

Domande frequenti

D1: Come posso confermare che la scheda A16B-2203-0870 sia la corretta per il mio sistema?

Leggere il numero della parte dall'etichetta della scheda all'interno dell'unità ospitante applicabile.Riferimento incrociato all'elenco delle parti di ricambio nel manuale di manutenzione FANUC per il modello di sistema specifico.

D2: La sostituzione dell'A16B-2203-0870 richiede modifiche dei parametri?

I PCB di potenza non memorizzano i parametri CNC. La sostituzione dell'A16B-2203-0870 non influisce sui valori dei parametri memorizzati. Dopo aver montato il sostituto, il sistema dovrebbe riprendere la normale distribuzione di potenza.Verificare tutte le tensioni di alimentazione sono entro le specifiche dopo l'installazione.

D3: Quali sono le precauzioni di sicurezza da adottare prima di accedere all'A16B-2203-0870?

Se l'A16B-2203-0870 è all'interno di un modulo di azionamento, i condensatori del bus CC devono essere completamente scaricati prima dell'accesso.Seguire la procedura del manuale di manutenzione FANUC applicabile e verificare che tutte le tensioni siano sicure prima di manipolare qualsiasi scheda interna.

D4: L'A16B-2203-0870 è specifico per una particolare generazione di prodotti FANUC?

La generazione specifica di un sistema CNC o di un modulo di azionamento compatibile con A16B-2203-0870 è confermata dall'elenco dei pezzi di ricambio del sistema host.La serie A16B-2203 copre più generazioni di prodotti FANUC.
