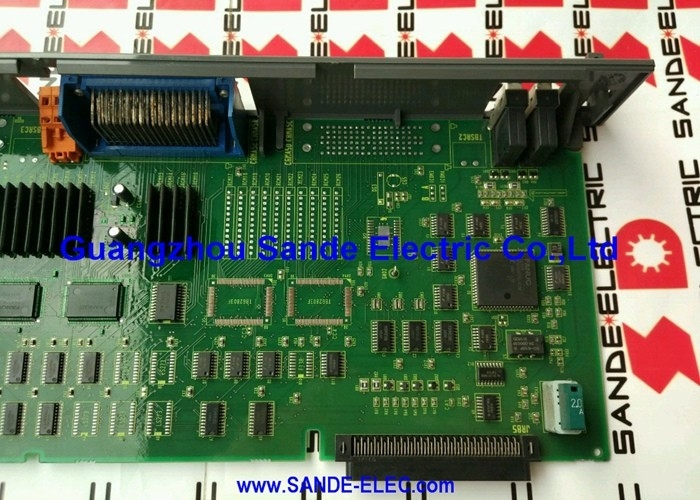

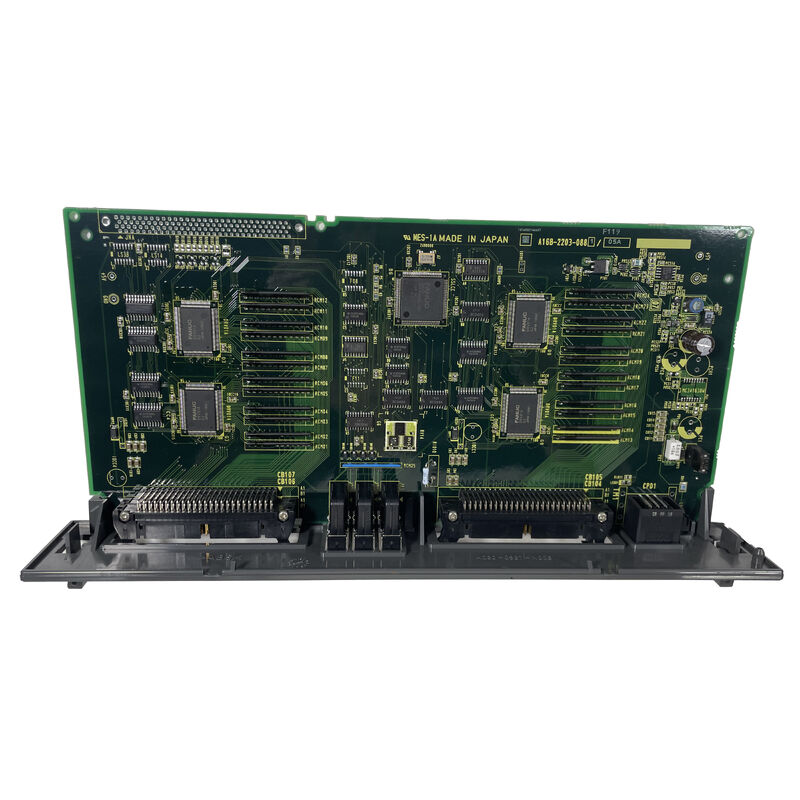

Fanuc A16B-2203-0881 Modulo A16B22030881 A16B-22O3-O881

A16B-2203-0881∙ FANUC Modulo di I/O PCB 96DI / 64DO / MPG / A02B-0309-C001 / Serie 16-C / 18-C / 21-C / 16i-TA

96 input, 64 output e una porta MPG

L'A16B-2203-0881 è una scheda di I/O a densità elevata.e un'uscita MPG integrata lo rende una delle soluzioni di I/O single-board più capaci nell'ecosistema CNC FANUC.

Il numero di segnali 96 DI / 64 DO si adatta alle esigenze di un centro di lavorazione o di tornitura CNC completamente attrezzato:

96 ingressi digitali:Sensori di posizione e interruttori di limite per assi e apparecchiature; conferma della pressione idraulica e del flusso; codifica della posizione del magazzino utensili; stato del blocco delle porte e del cancello di sicurezza;sensori del sistema di raffreddamento; interruttori del pannello operatore (stadi del selettore di modalità, contatti di sovrascrizione del feedrate, pulsanti funzionali); orientamento del mandrino completo; conferma di fissaggio/sblocco del pallet;e segnali di stato del circuito ausiliario della macchina.

64 uscite digitali:Relaio della pompa di raffreddamento; avvio del sistema idraulico; rilascio del freno dell'asse; blocco della porta; contattori di avvio e di direzione del fusibile; azionamento del magazzino utensili; attuatori di cambio pallet; lampade indicatrici per il ciclo attivo,tenuta di alimentazione, allarme e stato della macchina; abilitazione del servo drive; e uscite ausiliarie del relè M-code.

MPG di uscita:L'uscita MPG (Manual Pulse Generator) fornisce l'interfaccia per l'encoder della ruota manuale utilizzato durante il posizionamento manuale del jog.Gli operatori ruotano il volante per spostare gli assi in piccoli incrementi l'uscita MPG fornisce questi dati di posizione dal volante al CNC.

Specificità principali

all'interno dell'unità I/O A02B-0309-C001

L'A02B-0309-C001 è l'alloggiamento fisico la unità di I/O che si monta in o vicino all'armadietto elettrico della macchina.

L'unità I/O si connette al bus I/O Link del CNC. L'A16B-2203-0881 come I/O Link Master PCB (o nodo I/O collegato) gestisce lo scambio bidirezionale di dati:

• Il cablaggio di campo da interruttori di macchina, sensori e attuatori si collega ai blocchi terminali dell'unità I/O
• L'A16B-2203-0881 legge gli stati di input e scrive i comandi di output attraverso il complemento del segnale 96/64
• Tutti i flussi di dati 96 DI + 64 DO + MPG tra l'A16B-2203-0881 e il PMC del CNC in ogni ciclo di scansione I/O

Quando l'A16B-2203-0881 fallisce, l'intero I/O della macchina attraverso questa unità viene interrotto. L'allarme PMC si accende, le sequenze della macchina si fermano e nessun pulsante del pannello dell'operatore risponde attraverso questa scheda.

Scenari di applicazione

Sfida di I/O del centro di lavorazione della serie 16-C:Un centro di lavorazione CNC della serie FANUC 16-C sviluppa allarmi PMC che interessano una vasta gamma di funzioni della macchina.Il PCB A16B-2203-0881 all'interno dell'A02B-0309-C001 è identificato come difettoLa sostituzione ripristina la funzione di I/O completa 96/64.

Serie 21-C CNC con guasto MPG:Un'operazione di jogging manuale non funziona Sostituzione ripristina il funzionamento del volante a mano insieme a tutti gli I/O della macchina 96/64.

Domande frequenti

D1: L'A16B-2203-0881 è compatibile sia con la serie 16-C/18-C/21-C che con la serie 16i-TA?

L'unità A16B-2203-0881 per le serie FANUC 16-C, 18-C e 21-C. L'elenco IndiaMART menziona anche la serie 16i-TA.e l'A16B-2203-0881 è il PCB specificato all'interno di questa unità per questi sistemi.

D2: La sostituzione dell'A16B-2203-0881 richiede modifiche al programma PMC?

No. Il programma PMC indirizza l'I/O per indirizzo di collegamento I/O.La sostituzione dell'A16B-2203-0881 con uno sostitutivo installato correttamente allo stesso indirizzo I/O Link ripristina la comunicazione I/O senza alcuna modifica del programma PMCVerificare tutte le funzioni I/O e MPG 96/64 dopo il montaggio prima di tornare in produzione.

Q3: Quali codici di allarme indicano un guasto di A16B-2203-0881?

errori di comunicazione del collegamento I/O, allarmi PMC che indicano l'intervallo di indirizzi assegnato all'unità A02B-0309-C001,e i guasti sporadici o totali di I/O non attribuibili a guasti del cablaggio di campo indicano che l'A16B-2203-0881 potrebbe aver fallitoConfirmare l'integrità dei cablaggi di campo in tutti i blocchi terminali prima di concludere che la scheda ha fallito.

Q4: Qual è l'altitudine massima per l'A16B-2203-0881?

L'A16B-2203-0881 è indicato per il funzionamento fino a 1.000 metri di altitudine.Per gli impianti CNC al di sopra di questa altitudine, confermare l'idoneità con la documentazione tecnica FANUC o applicare ulteriori misure di raffreddamento.
