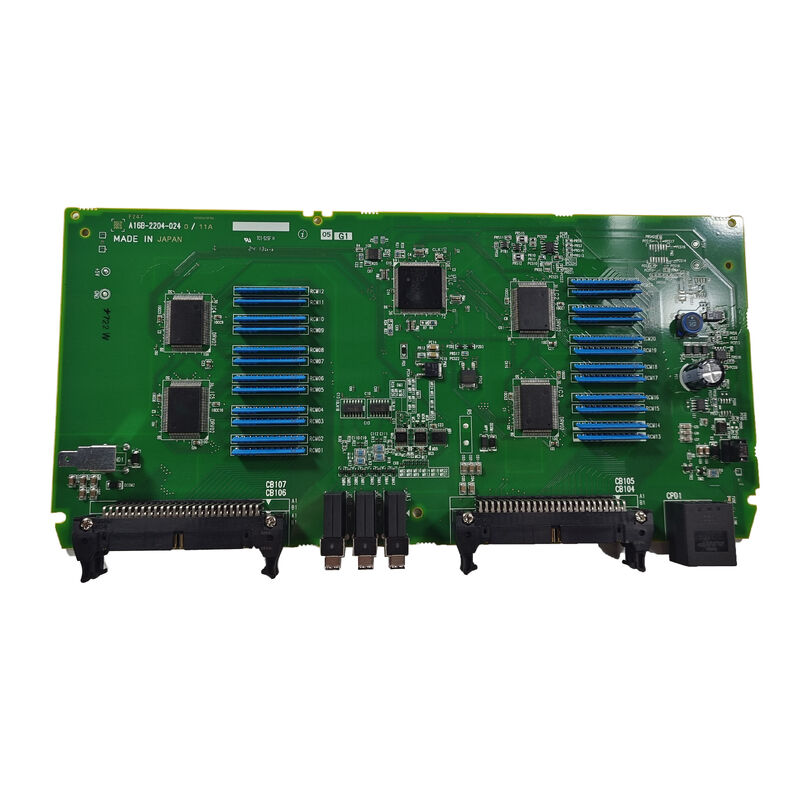

FANUC BOARD utilizzato A16B-2204-0240 A16B22040240 A16B-22O4-O24O

A16B-2204-0240 ∙ FANUC PCB I/O ∙ A02B-0319-C001 / Interfaccia Input/Output / 0i-D CNC Systems / Serie A16B-2204

A02B-0319-C001 L'unità di I/O e il suo PCB interno

L'A02B-0319-C001 è l'unità completa di I/O ¥ un'unità alloggiata che fornisce l'interfaccia di ingresso e uscita digitale tra il FANUC CNC e i dispositivi di campo della macchina utensile.L'A16B-2204-0240 è il PCB attivo all'interno di questa unità.

Il prefisso A02B-0319 identifica questa unità di I/O come appartenente alla generazione della serie 0i-D di hardware CNC FANUC. Il suffisso -C001 designa la variante specifica all'interno della famiglia di unità di I/O 0i-D.

all'interno dell'unità A02B-0319-C001:

• Il cablaggio di campo dai sensori della macchina, dagli interruttori e dagli attuatori termina ai blocchi terminali dell'unità
• Il PCB A16B-2204-0240 riceve i segnali di ingresso da questi blocchi terminali e scrive comandi di uscita a loro
• Flussi di dati I/O tra l'A16B-2204-0240 e il PMC del CNC 0i-D attraverso il bus seriale I/O Link

Informazioni chiave sul prodotto

Ruolo della scheda I/O nei sistemi CNC 0i-D

La FANUC Serie 0i-D (0i Modello D) è una piattaforma CNC consolidata per macchine utensili di uso generale.La sua architettura I/O utilizza il bus I/O Link per collegare il PMC del CNC a unità esterne di I/O come l'A02B-0319-C001Ogni unità di I/O si connette al collegamento I/O come nodo schiavo, segnalando gli stati di input e accettando i comandi di output dal master PMC nel CNC.

Il ruolo dell'A16B-2204-0240 in questa architettura:

Scansione di ingresso:Ogni ciclo di scansione PMC, l'A16B-2204-0240 legge tutti gli stati terminali di ingresso e li inoltra al CNC tramite I/O Link.e segnali di codificatore collegati ai terminali di ingresso dell'unità tutti raggiungere il PMC attraverso questa scheda.

Guida di uscita:Ogni ciclo di scansione del PMC, il CNC scrive comandi di uscita tramite I/O Link all'A16B-2204-0240, che guida i terminali di uscita di conseguenzae altri attuatori collegati all'unità.

Quando l'A16B-2204-0240 non funziona, l'intera unità di I/O cessa di rispondere al segnale di allarme del PMC e tutte le funzioni della macchina controllate da questa unità di I/O si fermano.

Scenari di applicazione

0i-D guasto del PCB dell'unità di I/O:Un centro di lavorazione CNC FANUC 0i-D sviluppa allarmi I/O Link specifici per l'indirizzo dell'unità A02B-0319-C001.Il PCB A16B-2204-0240 è identificato come il difettoLa sostituzione ripristina la funzione di I/O completa.

Riforma dell'unità di I/O:Un sistema CNC 0i-D subisce una revisione di manutenzione completa.

Domande frequenti

D1: Cosa distingue l'unità A02B-0319-C001 (0i-D) dall'unità A02B-0309-C001 (0i-C)?

Il prefisso A02B-0319 identifica l'hardware di generazione 0i-D; A02B-0309 identifica la generazione 0i-C. L'A16B-2204-0240 è specificato per A02B-0319-C001 (0i-D).serve A02B-0309-C001 (per i sistemi 0i-C/serie 16-C)Si tratta di diverse generazioni di hardware e le schede non sono intercambiabili.

D2: La sostituzione dell'A16B-2204-0240 richiede modifiche dei parametri PMC o del programma?

No. Il programma PMC si rivolge all'I/O per indirizzo di collegamento I/O, non per l'identità del board.La sostituzione dell'A16B-2204-0240 con una scheda con configurazione identica allo stesso indirizzo I/O Link ripristina la comunicazione I/O completa senza alcuna modifica del PMC.

D3: Quanti punti DI e DO fornisce l'A16B-2204-0240?

Il conteggio DI/DO dell'A16B-2204-0240 è definito dal progetto dell'unità I/O per l'A02B-0319-C001.Confirmare il conteggio esatto di I/O dal manuale di connessione hardware FANUC 0i-D o dalle specifiche A02B-0319-C001Il complemento DI/DO varia tra le diverse varianti di unità I/O all'interno della famiglia 0i-D.

D4: quale indirizzo di nodo di collegamento I/O è assegnato all'unità A02B-0319-C001?

L'indirizzo I/O Link viene configurato durante l'installazione CNC e documentato nelle specifiche elettriche della macchina.l'assegnazione dell'indirizzo del nodo di collegamento I/O deve corrispondere all'indirizzo della scheda originale per garantire che il PMC continui ad indirizzare l'I/O di questa unità agli stessi indirizzi che ha sempre utilizzato.
