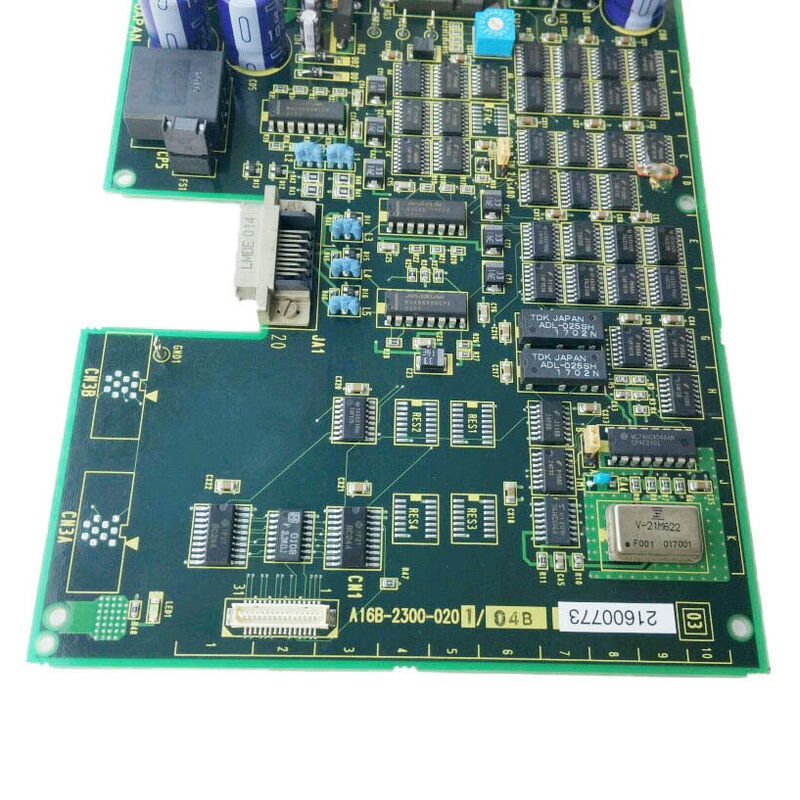

A16B-2300-0201 | PCB di controllo LCD a colori da 8,4 pollici FANUC: driver display a colori/interfaccia operatore CNC/serie A16B-2300

LCD a colori: un cambiamento radicale nell'ambiente dell'operatore

La transizione dai display CRT monocromatici agli LCD a colori nelle interfacce operatore CNC FANUC ha apportato miglioramenti operativi tangibili:

Differenziazione del colore:Le informazioni sullo stato, i messaggi di allarme, la grafica del percorso utensile e il contenuto del programma possono tutti utilizzare la codifica a colori. Gli assi attivi sono evidenziati in un colore diverso dagli assi inattivi. I messaggi di allarme appaiono in rosso. Lo stato normale appare in verde. Gli operatori elaborano le informazioni colorate più velocemente rispetto agli equivalenti monocromatici.

Nessuna distorsione geometrica:I display CRT sviluppano nel tempo una distorsione a barilotto e a cuscinetto man mano che la bobina di deflessione invecchia. I pannelli LCD mantengono la precisione geometrica per tutta la loro durata di servizio: dopo dieci anni la griglia visualizzata è quadrata come il primo giorno.

Consistenza della retroilluminazione:Mentre la luminosità dei fosfori CRT si attenua nel corso degli anni di utilizzo, la retroilluminazione LCD mantiene la propria luminosità fino alla fine del ciclo di vita e poi si guasta più bruscamente, rendendo la durata di servizio della retroilluminazione più prevedibile.

Profondità compatta:I pannelli LCD sono fisicamente sottili rispetto al profondo gruppo del tubo CRT. Il fattore di forma da 8,4 pollici consente un pannello operatore CNC a colori completo in un alloggiamento compatto.

L'A16B-2300-0201 guida questo display LCD a colori da 8,4 pollici, fornendo tutte le funzioni di controllo che producono l'interfaccia CNC grafica e colorata dell'operatore.

Specifiche chiave

Funzioni PCB di controllo LCD

L'A16B-2300-0201 esegue diverse funzioni contemporaneamente per produrre l'immagine visualizzata:

Ricezione e conversione del segnale video:Riceve il segnale di uscita video del CNC e lo converte nel formato richiesto dal pannello LCD a colori da 8,4 pollici, rispettando la risoluzione nativa del pannello, la frequenza di aggiornamento e i livelli di tensione del segnale.

Gestione del colore:Genera l'output RGB (rosso/verde/blu) a tre canali sull'array di filtri colore del pannello LCD, producendo l'intera gamma di colori richiesta per contenuti di visualizzazione a colori chiari e leggibili.

Tempi di visualizzazione:Genera i segnali di sincronizzazione orizzontale, sincronizzazione verticale e pixel clock che sincronizzano la scansione del pannello LCD con il contenuto video.

Controllo della retroilluminazione:Gestisce il circuito di retroilluminazione CCFL o LED, regolando la luminosità e controllando la sequenza di accensione/spegnimento per il sistema di illuminazione del pannello.

Quando l'A16B-2300-0201 si guasta, il display si oscura o mostra contenuti cromatici danneggiati, mentre le funzioni di lavorazione sottostanti del CNC continuano normalmente.

Scenari applicativi

Guasto display a colori su CNC compatto:Un sistema CNC FANUC con pannello operatore a colori da 8,4 pollici perde il display. Il CNC continua a eseguire i programmi e a rispondere normalmente agli I/O, confermando che la scheda CNC principale è intatta. La scheda di controllo LCD a colori A16B-2300-0201 è identificata come guasto. La sostituzione ripristina il display a colori.

Visualizza la corruzione del colore:Un pannello LCD a colori da 8,4 pollici mostra colori errati o strisce di colore. Dopo aver verificato che il pannello LCD stesso non sia danneggiato, la generazione del segnale di colore del PCB A16B-2300-0201 viene identificata come guasto.

Domande frequenti

D1: A16B-2300-0201 richiede qualche configurazione dopo il montaggio?

No. La PCB di controllo LCD è un componente hardware: genera segnali di visualizzazione in base all'ingresso video che riceve dal CNC. Non sono necessarie configurazioni software o modifiche ai parametri dopo il montaggio. Il display dovrebbe ripristinarsi immediatamente all'accensione.

D2: L'A16B-2300-0201 può gestire un pannello LCD da 9,5 pollici o 10,4 pollici?

No. L'A16B-2300-0201 è calibrato specificamente per i pannelli LCD a colori da 8,4 pollici. I parametri di temporizzazione, risoluzione e controllo della retroilluminazione corrispondono alle specifiche del pannello da 8,4 pollici. L'utilizzo di questa scheda con un pannello da 9,5 pollici o 10,4 pollici produrrebbe un'immagine errata. Per queste dimensioni più grandi, utilizzare rispettivamente A16B-2300-0081 (9,5 pollici) o A16B-2300-0085 (10,4 pollici).

Q3: Cos'è il "MMCIV" menzionato in A16B-2300-0081 (la variante da 9,5 pollici)?

MMCIV sta per Multimedia Card IV, una funzione integrata aggiuntiva sulla variante da 9,5 pollici che fornisce funzionalità multimediali oltre il controllo LCD a colori di base. Se l'A16B-2300-0201 include MMCIV o una funzione equivalente è definito dalla specifica configurazione del pannello operatore CNC da 8,4 pollici che serve.

Q4: Come posso distinguere un guasto A16B-2300-0201 da un pannello LCD da 8,4 pollici guasto?

Un PCB di controllo A16B-2300-0201 guasto provoca in genere: display completamente vuoto nonostante la retroilluminazione confermata intatta; segnale colore corrotto (colori errati su tutto il display); o perdita di sincronizzazione video (immagine spostata o instabile). Un pannello LCD guasto tipicamente mostra: danni fisici alla superficie del pannello; guasto parziale del display (zone morte o pixel bloccati); o qualità dell'immagine degradata limitata ad aree specifiche del pannello. Sostituire una PCB A16B-2300-0201 sicuramente funzionante per verificare se il guasto è nella scheda di controllo o nel pannello.
