Dischi Fanuc usati A16B-3200-0040 A16B32000040 A16B-32OO-OO4O

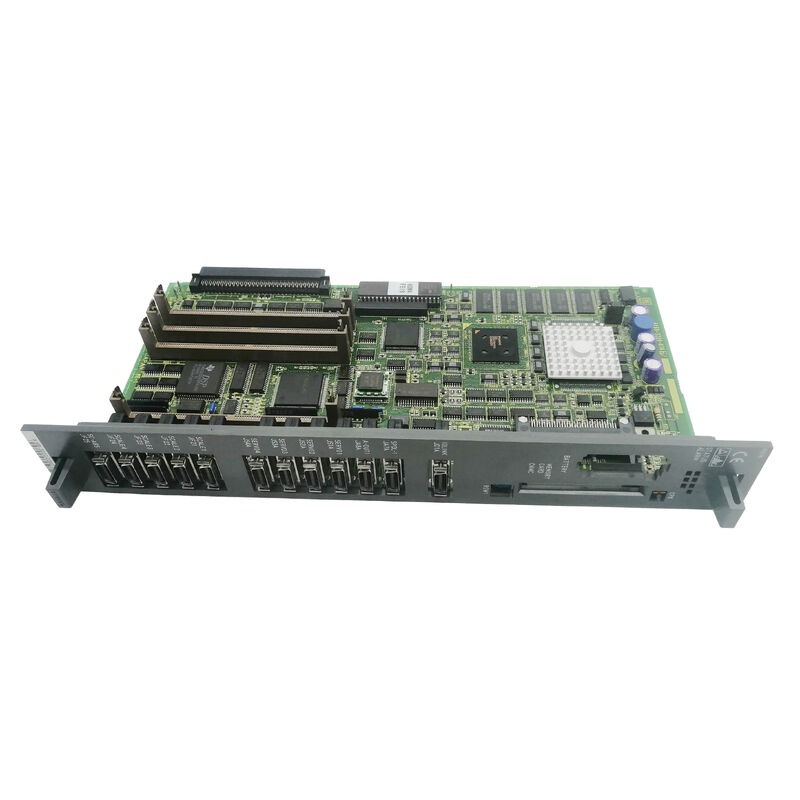

A16B-3200-0040| PCB CPU principale robot FANUC RJ-2 - 24 V CC / 0,84 kg / Elaborazione dati / Montaggio su slot / Controller serie RJ2

RJ-2: una generazione di robot industriali FANUC

Il controller FANUC RJ-2 (Robot J-2) rappresenta una generazione chiave nella storia dei prodotti di robot industriali FANUC. L'RJ-2 alimenta un'ampia gamma di corpi robot industriali FANUC, dai robot compatti per saldatura ad arco ai robot per la movimentazione dei materiali con carico utile elevato, fornendo la struttura portante di elaborazione per il controllo del movimento a 6 assi, il coordinamento dei dispositivi periferici e la comunicazione con il dispositivo di apprendimento.

L'A16B-3200-0040 è la scheda CPU principale nel cuore del controller RJ-2, la scheda che orchestra tutte le funzioni del controller. Come scheda principale, gestisce:

Elaborazione dei dati:La funzione primaria confermata nelle specifiche del prodotto. Tutti i dati sulla posizione, i calcoli della traiettoria e i dati sullo stato del sistema scorrono attraverso questa scheda. Il movimento del robot è affidabile tanto quanto la scheda CPU che esegue i comandi di movimento.

Comunicazione del controllore:La scheda CPU principale gestisce la comunicazione tra il dispositivo di programmazione, l'interfaccia I/O periferica e l'apparecchiatura esterna collegata al robot.

Coordinamento del sistema:I comandi del servomotore, il feedback del sensore, il monitoraggio della sicurezza e l'esecuzione del programma sono tutti coordinati dalla scheda CPU principale.

Specifiche chiave

Installazione con montaggio su slot

Il metodo di installazione "montaggio su slot" conferma che l'A16B-3200-0040 occupa uno slot definito del cestello per schede nel controller RJ-2. Procedura di sostituzione:

1. Spegnere il controller e assicurarsi che tutte le procedure di sicurezza siano seguite
2. Individuare la gabbia della scheda CPU principale all'interno dell'armadietto del controller
3. Estrarre l'A16B-3200-0040 dal suo slot
4. Inserisci la scheda sostitutiva nello stesso slot
5. Ripristinare l'alimentazione e verificare l'inizializzazione del sistema robotico

I dati archiviati nella memoria esterna (SRAM, FROM) e sulle schede figlie vengono preservati attraverso la sostituzione della scheda CPU.

Scenari applicativi

Guasto della CPU del controller RJ-2:Il controller RJ-2 di un robot industriale FANUC non si inizializza dopo l'accensione. Nessuna risposta dal dispositivo di programmazione, nessuno stato di servo pronto. La scheda CPU principale A16B-3200-0040 viene identificata come difettosa. La sostituzione ripristina il funzionamento completo del robot.

Ristrutturazione del controller del robot:Un vecchio controller robot FANUC RJ-2 viene rinnovato per il servizio di produzione continua. L'A16B-3200-0040 viene sostituito nell'ambito di un rinnovamento elettronico sistematico per ripristinare la durata utile del controller.

Domande frequenti

D1: Quali modelli di robot utilizzano il controller RJ-2 con A16B-3200-0040?

Il controller RJ-2 è stato utilizzato con diverse serie di corpi robot FANUC dell'era RJ-2, tra cui Arc Mate, serie S, serie M e altre configurazioni di robot standard e speciali. I modelli di robot specifici abbinati al controller RJ-2 coprono una gamma di carichi utili che va dai robot di saldatura compatti ai robot per la movimentazione di materiali pesanti. Confermare il tipo di controller dalla targa dati o dalla documentazione del sistema robotico.

D2: Cosa succede ai programmi del robot quando viene sostituito A16B-3200-0040?

I programmi del robot risiedono in moduli di memoria SRAM, separati dalla scheda CPU principale. Se i moduli SRAM sono intatti e trasferiti con la sostituzione della scheda, i dati del programma vengono conservati. Se il sistema richiede la sostituzione simultanea del modulo SRAM, è necessario un ripristino completo del programma dal backup. Eseguire sempre il backup di tutti i programmi del robot e dei dati di sistema prima di qualsiasi manutenzione della scheda principale.

D3: La revisione /04C è fondamentale o è possibile sostituirla con revisioni precedenti?

/04C è una revisione di aggiornamento hardware del design base A16B-3200-0040. Le revisioni successive sono in genere compatibili con le versioni precedenti nello stesso slot. Confermare dalla documentazione di manutenzione del controller RJ-2 se è specificata una revisione minima. Se non è documentata alcuna restrizione, /04C è la versione attualmente consigliata.

Q4: Qual è la procedura di scarico prima di accedere a A16B-3200-0040?

Il controller RJ-2 contiene condensatori nel suo alimentatore che mantengono la carica dopo che l'alimentazione principale viene rimossa. Seguire la procedura di spegnimento e scarica prescritta da FANUC per il controller RJ-2 prima di aprire l'armadio o accedere a qualsiasi scheda interna. Verificare che tutti gli indicatori LED siano spenti prima di maneggiare le schede.
