A16B-3200-0060 | Scheda madre CPU FANUC F15-TB / F15-MB Main-C — Scheda CPU Level-Up / CNC Serie 15-B / Centri di tornitura e lavorazione

Serie 15-B: il fiore all'occhiello ad alte prestazioni di FANUC

La serie FANUC 15-B era il livello più alto della gamma di prodotti CNC FANUC quando era attuale. Laddove la Serie 0 serviva macchine utensili generiche e la Serie 16/18 serviva la fascia media, la Serie 15 è stata progettata per macchine che richiedono il maggior numero di assi, il movimento più complesso e la massima capacità di programma.

Configurazioni della serie 15-B:

F15-TB (Centro di tornitura):La Serie 15-B configurata per torni CNC: supporta centri di tornitura multiasse con torrette multiple, sottomandrini e capacità dell'asse Y. Il 15-B forniva il numero di assi e la potenza di calcolo per complessi centri di tornitura-fresatura.

F15-MB (Centro di lavoro):La Serie 15-B configurata per centri di lavoro: supporta grandi centri di lavoro multiasse con interpolazione simultanea a 5 assi, contornatura look-ahead avanzata e controllo completo del percorso utensile.

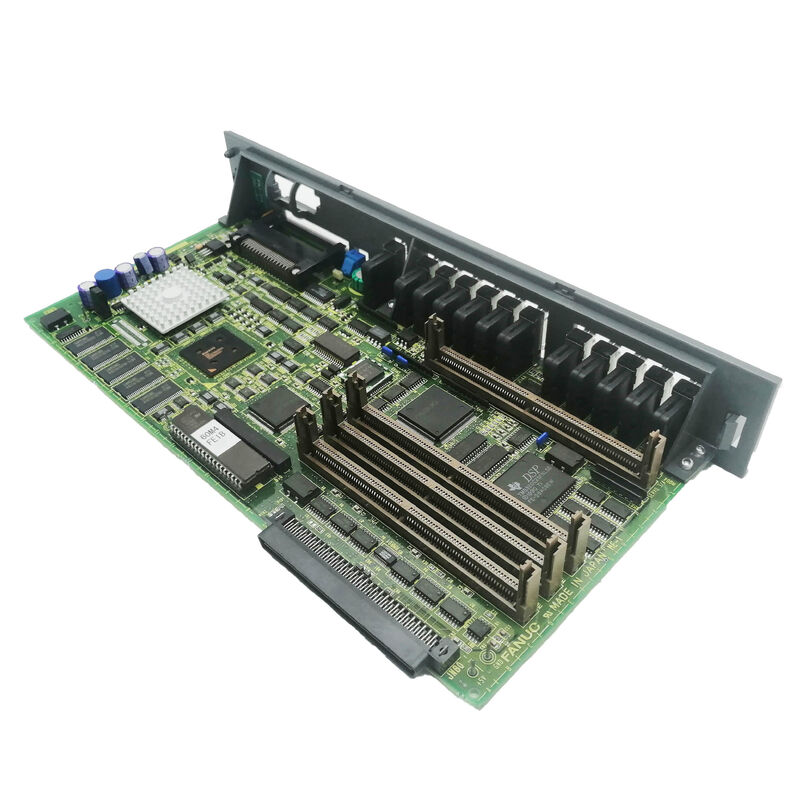

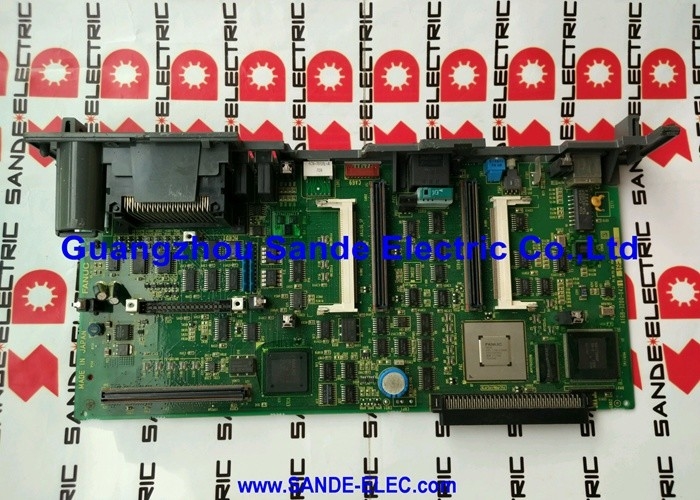

L'A16B-3200-0060 è la scheda madre principale della CPU per entrambe le configurazioni F15-TB e F15-MB: la scheda centrale a cui si collegano o si collegano tutte le altre schede e moduli.

Informazioni chiave sul prodotto

Architettura della scheda madre: il backplane per un sistema complesso

La Serie 15-B era un sistema CNC complesso e multischeda. La scheda madre principale della CPU fornisce il backplane fisico ed elettrico che collega:

• Schede slot opzionali (interfaccia servo, processore grafico, schede di comunicazione)
• Moduli di memoria (FROM per software di sistema, SRAM per parametri e programmi)
• Interfaccia display per il pannello operatore CRT o LCD
• Interfacce seriali e di collegamento I/O per il collegamento alla macchina

Quando l'A16B-3200-0060 si guasta, si guasta l'intero CNC: nessun'altra scheda può compensare l'assenza della scheda madre della CPU principale.

Scenari applicativi

Guasto del centro di lavoro a 5 assi serie 15-MB:Un centro di lavoro FANUC serie 15-MB che esegue una contornatura simultanea a 5 assi sviluppa un guasto completo del CNC. Viene identificata la scheda CPU principale. L'A16B-3200-0060 viene fornito e dotato delle schede opzionali esistenti e dei moduli di memoria reinstallati, ripristinando il funzionamento completo del CNC a 5 assi.

Manutenzione del tornio multitorretta serie 15-TB:Un complesso centro di tornitura a doppia torretta con asse Y e contromandrino, che esegue la piattaforma Serie 15-TB, richiede la sostituzione della scheda principale. La scheda Main-C Level-Up A16B-3200-0060 ripristina la piena capacità multiasse.

Domande frequenti

D1: Qual è la differenza tra la Serie 15-A e la Serie 15-B e questa scheda si applica a entrambe?

A16B-3200-0060 è descritto specificamente per la piattaforma 15-B (F15-TB, F15-MB). La Serie 15-A era la generazione hardware precedente; 15-B seguito con hardware aggiornato. Le schede principali di queste due generazioni hardware non sono intercambiabili. Confermare la generazione dell'hardware CNC della macchina dalla targhetta prima di ordinare.

Q2: La sostituzione di A16B-3200-0060 cancella i parametri CNC?

I parametri CNC della Serie 15-B risiedono nei moduli SRAM: schede plug-in separate dalla scheda CPU principale. Se i moduli SRAM vengono trasferiti intatti sul sostituto A16B-3200-0060, tutti i parametri vengono preservati. Se anche i moduli SRAM sono danneggiati, è necessario un ripristino completo dei parametri dal backup. Il backup regolare di tutti i parametri e i programmi della Serie 15-B è una pratica preventiva essenziale.

Q3: Quali schede opzionali si collegano a A16B-3200-0060?

L'architettura delle opzioni della Serie 15-B variava in base alla configurazione della macchina. Le tipiche schede opzionali installate o collegate alla scheda CPU principale includono: schede di interfaccia servo, schede del processore grafico, schede di comunicazione (RS-232C, Ethernet) e schede di estensione PMC. Tutte queste schede devono essere reinstallate correttamente sulla scheda principale sostitutiva affinché il sistema possa funzionare con tutte le funzionalità configurate.

D4: A16B-3200-0060 viene utilizzato anche nella Serie 150?

La serie FANUC 150 è una variante ad alto numero di assi della piattaforma Serie 15 utilizzata nelle linee di trasferimento e nelle applicazioni multiasse. L'applicazione di A16B-3200-0060 alle configurazioni della Serie 150 dipende dalla variante hardware specifica del controller Serie 150. Confermare dalla documentazione hardware applicabile prima di ordinare un'applicazione Serie 150.
