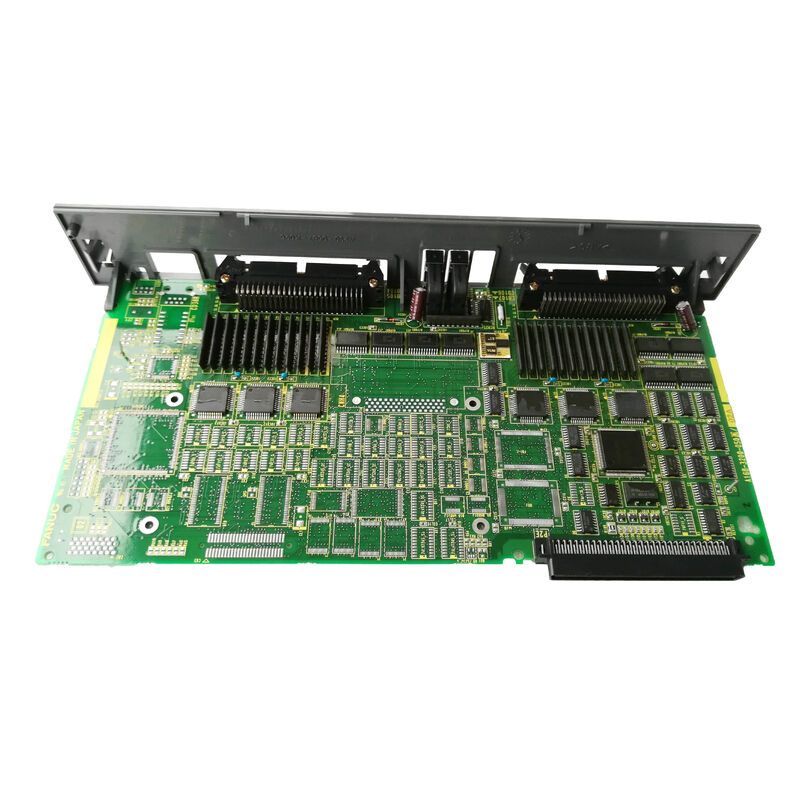

1pcs FANUC usato A16B-3200-0071 Pannello di controllo testato A16B32000071 A16B-32OO-OO71

A16B-3200-0071∙ FANUC Robot CPU PCB aritmetica ad alta velocità ∙ Dedicato co-processore matematico / cinematica / pianificazione della traiettoria / controllore robot

CPU aritmetica un processore matematico dedicato

L'A16B-3200-0071 non è una scheda CPU di uso generale, ma un co-processore aritmetico specializzato, una scheda dedicata interamente ai calcoli più ad alta intensità di calcolo nel controllo dei robot.

Il movimento dei robot industriali richiede un calcolo matematico continuo in tempo reale:

Cinematica in avanti e inversa:Ad ogni ciclo di aggiornamento del servo, il controller deve risolvere le equazioni cinematiche che collegano gli angoli articolari alla posizione dell'effettore finale del robot nello spazio 3D.Questo comporta la soluzione di un insieme di sei equazioni non lineari accoppiate computerizzativamente costoso anche su hardware moderno, e criticamente sensibile al tempo al tasso di aggiornamento servo.

Interpolazione della traiettoria:Un movimento regolare da un punto all'altro richiede di calcolare i valori di posizione continua, velocità e accelerazione per tutte e sei le giunzioni contemporaneamente,dal percorso programmato attraverso ogni fase di interpolazione.

Trasformazioni di coordinate:Conversione tra le coordinate mondiali (X/Y/Z cartesiane), le coordinate degli strumenti e le coordinate congiunte ?? e viceversa ?? ad ogni ciclo di aggiornamento.Traslazioni e rotazioni nello spazio 3D richiedono una matematica matrice intensa.

Calcoli di prevenzione delle collisioni:Le applicazioni robotiche più avanzate calcolano i controlli di autorizzazione contro le zone di esclusione 3D definite in tempo reale.

L'A16B-3200-0071 fornisce risorse di silicio dedicate per questo carico di lavoro matematico, liberando la scheda CPU principale dal carico di calcolo in modo da poter gestire la comunicazione, la logica del programma,e coordinamento del sistema senza che il carico aritmetico rallenti la sua risposta.

Informazioni chiave sul prodotto

Perché una lavagna separata?

Una domanda naturale: perché separare l'elaborazione aritmetica su una scheda dedicata invece di integrare tutto in una CPU principale più potente?

Contesto storico:The A16B-3200-0071 was designed in an era when dedicated floating-point and DSP co-processors provided significantly higher arithmetic throughput than general-purpose CPUs — particularly for the trigonometric and matrix operations central to roboticsL'uso di una lavagna aritmetica dedicata era l'ottimale tecnica del suo tempo.

Affidabilità e funzionalità:Separating the arithmetic function onto a dedicated board means that an arithmetic processor failure is resolved by replacing one specific board — without affecting the main CPU board or the rest of the controller electronics.

Calcolo parallelo:La scheda aritmetica e la CPU principale possono funzionare in parallelo. La scheda aritmetica calcola il prossimo segmento di traiettoria mentre la CPU principale gestisce il sondaggio I/O, il caricamento dei programmi,e comunicazione con l'operatore.

Scenari di applicazione

Errore aritmetico del controllore del robot:Un controllore di robot FANUC presenta errori nell'esecuzione della traiettoria, deviazioni del percorso di movimento, errori di calcolo cinematico o allarmi specifici del robot che puntano verso lo strato di elaborazione.La scheda aritmetica A16B-3200-0071 è identificata come il difettoLa sostituzione ripristina il calcolo cinematico e di traiettoria corretto.

Modernizzazione del controller:Un vecchio controllore robot FANUC viene restituito in servizio dopo la conservazione.Il modulo A16B-3200-0071 è sostituito nell'ambito di un sistematico rinnovamento elettronico per garantire che tutte le schede di elaborazione critiche siano in buone condizioni note..

Domande frequenti

D1: Che tipo di controllore robot utilizza A16B-3200-0071?

La gamma A16B-3200-007x è associata ai controller robot FANUC ¢ probabilmente LR Mate e alle relative famiglie di controller robot compatti, sulla base dell'adiacenza di A16B-3200-0070 (CPU principale LR Mate 100).Confermare il modello di controllore del robot applicabile dalla documentazione del controllore.

D2: Qual è la differenza tra A16B-3200-0071 (aritmetica) e A16B-3200-0070 (CPU principale)?

A16B-3200-0070 è la scheda principale della CPU che gestisce l'esecuzione del programma, la comunicazione, la gestione degli I/O e il coordinamento complessivo del sistema.A16B-3200-0071 è il co-processore aritmetico dedicato ai calcoli cinematici e di traiettoriaEntrambe le schede lavorano insieme nello stesso controller; nessuna da sola fornisce un controllo completo del robot.

D3: La sostituzione dell'A16B-3200-0071 richiede modifiche del programma robot?

No. I programmi del robot e i parametri del sistema si trovano nei moduli SRAM o FROM separati dal PCB aritmetico. La sostituzione di A16B-3200-0071 non incide sui dati di programma o di parametro memorizzati.Dopo l'installazione del dispositivo di ricambio, il controller si riavvia e la scheda aritmetica riprende il suo ruolo di calcolo utilizzando la configurazione del sistema esistente.

D4: Quali allarmi indicano che l'A16B-3200-0071 potrebbe aver fallito?

Alarmi relativi a errori di calcolo del movimento del robot codificatoreGli allarmi specifici per il livello di elaborazione aritmetica sono documentati nel manuale di manutenzione del controller robot FANUC.
