Fanuc A16B-3200-0290 PLC Board A16B32000290 A16B-32OO-O29O

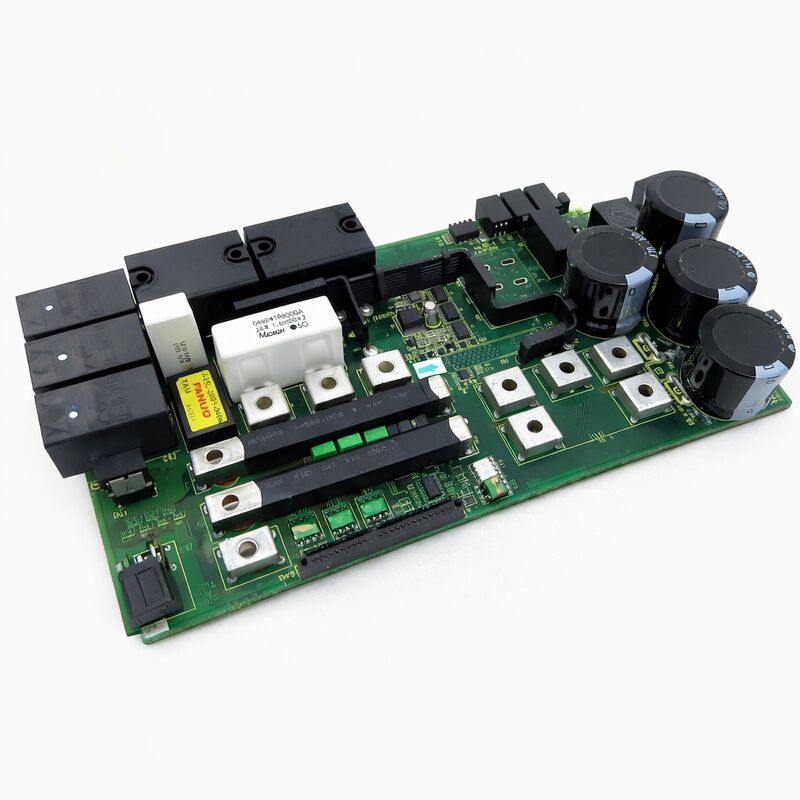

FANUC A16B-3200-0290 BETA SVU Power Board

Il FANUCA16B-3200-0290è meglio abbinato aBETA SVU power boardutilizzato all'interno di un FANUCServo propulsore BETA.

Le descrizioni più chiare a livello di modello la legano alA06B-6093-H113unità amplificatore, dove funge da cablaggio o PCB lato alimentazione all'interno dell'assemblaggio dell'amplificatore piuttosto che come una scheda madre o scheda di visualizzazione CNC generale.A16B-3200-0290come una delle tavole interne utilizzate nelA06B-6093-H153Famiglia di servo amplificatori Beta.

Che il posizionamento sia importante per il lavoro di sostituzione.

Questa tavola appartiene alsezione servoamplificatore, quindi la selezione dovrebbe essere basata sul modello di amplificatore installato e sul riferimento della scheda interna, non solo sulla famiglia di unità esterne.FANUC servo amplificatore di potenza / cablaggio PCBper compatibileBeta SVUAssemblee.

Visualizzazione del prodotto

Quando un servo amplificatore Beta deve rimanere nella sua architettura hardware originale, la sostituzione a livello di scheda di solito dipende dalla corrispondenza esatta della scheda interna.

È associato alla sezione di alimentazione o cablaggio dell'amplificatore, il che significa che si trova più vicino alla distribuzione elettrica del lato dell'amplificatore e all'interconnessione interna della scheda che alla CPU, al display,o elaborazione I/O.

Tale funzione si basa sulle descrizioni dei modelli di cui sopra e sull'uso documentato all'interno di specifiche servoamplificatori Beta.

Per gli ambienti di servizio FANUC legacy,questa scheda è particolarmente rilevante quando l'amplificatore Beta originale è ancora in uso e l'obiettivo è quello di ripristinare l'unità senza cambiare la sua struttura di amplificatore installatoPerché le revisioni come/03A, /05B e /08BSe il prodotto è presente in elenco, l'etichetta sulla scheda installata deve essere accuratamente controllata prima della sostituzione.

Dati sul prodotto

Scenari di applicazione

A16B-3200-0290 è tipicamente utilizzato inRiparazione servo amplificatore FANUC Beta, soprattutto quando l'unità installata è già costruita intorno alla stessa struttura interna della scheda.ripristino a livello di scheda delle unità di amplificazione Beta SVU,manutenzione del servo drive legacy, elavoro di sostituzione esattoquando l'alloggiamento dell'amplificatore e l'unità principale rimangono in servizio ma un PCB interno deve essere sostituito.

È particolarmente indicato per gli impianti che utilizzanoA06B-6093-H113e famiglie di amplificatori Beta strettamente correlate, dove la disposizione interna della scheda corrisponde già a A16B-3200-0290.

In tali casi, la scheda non viene utilizzata come PCB di riserva generale; viene abbinata a una piattaforma di amplificazione definita e all'architettura di cablaggio interna.

Perché scegliere questo prodotto

Questa scheda è un'ottima soluzione quando l'amplificatore installato dipende già dalBeta SVUla struttura dell'hardware e la riparazione devono rimanere allineate al layout interno originale della scheda.

Il valore di A16B-3200-0290 risiede nel suo ruolo specifico da parte dell'amplificatore: è legato all'assemblaggio del servoamplificatore stesso,il che lo rende più preciso rispetto alla scelta di una descrizione ampia.

È anche una scelta pratica quando si tratta di corrispondenza a livello di revisione.utilizzando il codice della scheda completamente installato aiuta a ridurre il rischio di disallineamento durante la sostituzione e mantiene il ripristino dell'amplificatore più vicino alla configurazione originale.

Domande frequenti

Q1. Che tipo di tavola è l'A16B-3200-0290?
A16B-3200-0290 è unBETA SVU power boardSi tratta di unaPCB di cablaggioper ilServoamplificatore di tipo 6093-H113 BETA, che lo colloca nella sezione di alimentazione del servoamplificatore piuttosto che nella sezione di CPU o display CNC.

D2. Che cosa fa questa bacheca nel sistema?
Il suo ruolo è quello di servire lalato di alimentazione / cablaggio del servo amplificatore BetaIn termini pratici, appartiene alla struttura interna dell'amplificatore e supporta la disposizione elettrica a livello di scheda dell'amplificatore.

Un altro riferimento di riparazione lo elenca come una delle schede interne utilizzate nelle famiglie di amplificatori Beta compatibili, il che rafforza quel ruolo lato amplificatore.

D3. Cosa deve essere controllato quando si seleziona A16B-3200-0290?
I controlli più importanti sono:numero esatto della parte, ilsuffisso di revisionesulla scheda installata, e ilmodello di servoamplificatoregià in uso.

La corrispondenza più forte verificata èA06B-6093-H113, e A16B-3200-0290 appare anche nei riferimenti di riparazione perA06B-6093-H153, quindi l'unità di amplificazione deve essere confermata prima della sostituzione.

Q4. Come si deve intendere la specifica chiave?
Il punto chiave non è una cifra di tensione o di corrente, ma la schedafunzione specifica dell'amplificatore. “BETA SVU power board” significa che questo PCB è destinato ad unUnità di servo-azionamento betaarchitettura.

La corretta corrispondenza dipende dalla piattaforma di amplificazione interna e dalla revisione della scheda, non solo dal marchio FANUC o dal numero della famiglia A16B.

D. Come si devono diagnosticare i difetti prima di sostituire questa scheda?
Una diagnosi sensata inizia separandodifetti della scheda dell'amplificatore internodaguasti al motore esterno, al cavo o al feedbackSe l'unità di amplificazione è l'area di problema confermata e l'unità installata è nota per l'uso diA16B-3200-0290internamente, allora questo consiglio diventa un candidato di sostituzione più forte.

Poiché questo PCB appartiene alla struttura interna di alimentazione / cablaggio dell'amplificatore, la diagnosi dovrebbe concentrarsi prima sull'assemblaggio dell'amplificatore piuttosto che trattare il controllo CNC come fonte primaria di guasto.
