Circuito stampato CNC
>
|
| Luogo di origine | Giappone |
| Marca | FANUC |
| Certificazione | CE ROHS |
| Numero di modello | A16B-3200-0325 |

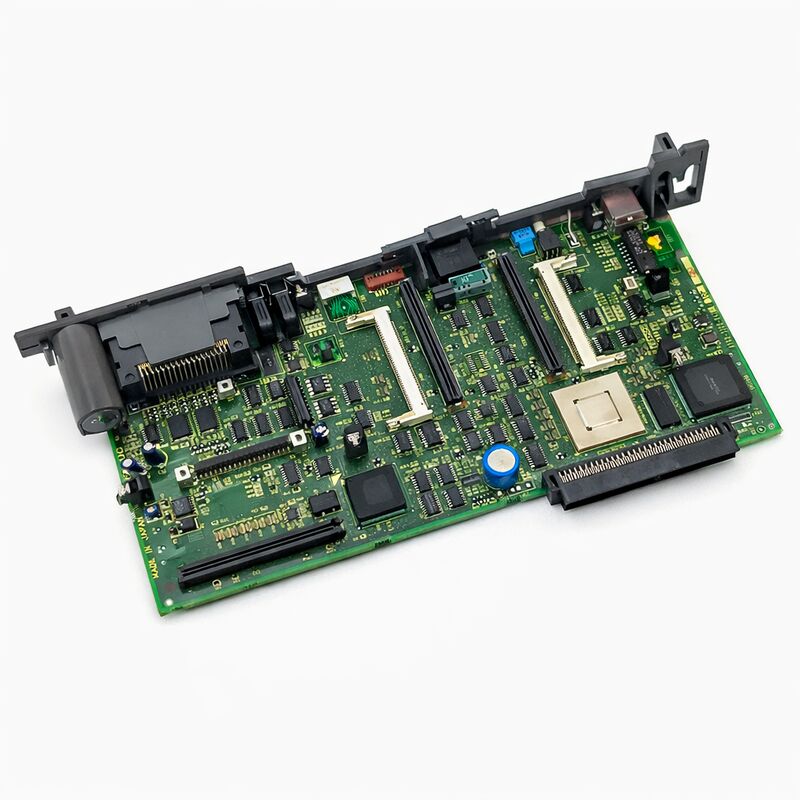

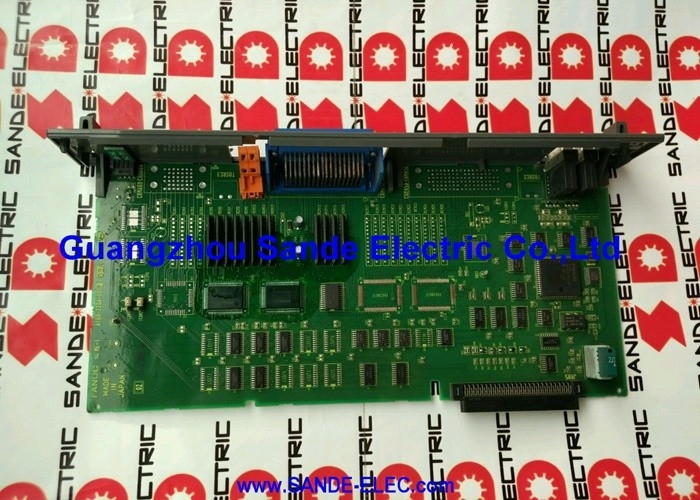

Numero della parte:A16B-3200-0325
Produttore:FANUC Corporation (Giappone)
Tipo di prodotto:PCB della CPU principale (Scheda principale standalone)
Sistemi compatibili:FANUC serie 18i-A, 18i-MA, 18i-TA, 180i-A, 180i-MA, 180i-TA
Status:Interrotto dal fabbricante
L'A16B-3200-0325 è il principale PCB della CPU per i sistemi CNC FANUC Serie 18i-A e 180i-A.E'la scheda cardine della struttura di controllo autonoma del modello 18i / 180i, la scheda centrale su cui vengono inserite le schede del processore., sono montati moduli di driver FSSB, schede grafiche, moduli di memoria e altre schede plug-in.
Il controllo CNC completo è costruito intorno a questo PCB principale.
Le denominazioni 18i e 180i coprono la generazione CNC della serie i di medie e alte prestazioni di FANUC.
Questi controllori sono stati progettati per centri di lavorazione, centri di tornitura, macchine utensili composte e altre applicazioni multiasse che richiedono una piattaforma di controllo potente ma compatta.Le sottodefinizioni 18i-MA e 18i-TA indicano rispettivamente le varianti del centro di lavorazione e del centro di tornitura..
La designazione 180i copre la versione CNC aperta della stessa piattaforma hardware, integrando le funzioni PC insieme al core CNC.
Questa scheda è interrotto da FANUC. Si trova in scatole di sistema standalone comunemente identificato da A02B-0266-Bxxx numero di unità di sistema, tra gli altri.La scheda è fornita senza PCB periferici plug-in ¢ ogni scheda plug-in è un componente separato con il proprio numero di parte.
| Parametro | Valore |
|---|---|
| Numero della parte | A16B-3200-0325 |
| Produttore | FANUC Corporation |
| Serie di schede | A16B-3200 |
| Sistemi compatibili | FANUC Serie 18i-A / 180i-A |
| Subvarianti | 18i-MA, 18i-TA, 180i-MA e altri |
| Indicazione | Controllo della PCB della CPU principale F18I 18/180 I |
| Architettura | Dispositivi di controllo automatico (CNC) |
| Unità di sistema comune | A02B-0266-B5xx e relativi |
| Schede di collegamento | Non incluso numero di parte separato richiesto |
| Stato della produzione | Interrotto dal fabbricante |
| Origine | Giappone |
| Temperatura di funzionamento | 0 55°C |
| Temperatura di conservazione | -20 60°C |
| Umidità | 75% RH max (non condensante) |
| Condizione disponibile | Nuovo / rinnovato / riparato |
L'A16B-3200-0325 è la scheda principale per la configurazione CNC standalone di FANUC.Il PCB principale è il piano posteriore di questa unità di controllo.
Le schede plug-in per l'elaborazione della CPU, la comunicazione servo FSSB, la grafica e la memoria si collegano al PCB principale all'interno dell'alloggiamento autonomo.
Ciò contrasta con il progetto di FANUC con montaggio LCD, in cui la scheda principale della CPU si integra nell'assemblaggio del pannello dell'operatore dietro lo schermo.
The standalone architecture gives more expansion flexibility — more plug-in slots accommodate a wider range of option boards — and is the configuration used for more complex machine tool applications with high option loading.
L'A16B-3200-0325 è la versione Modello A della scheda principale 18i/180i.
Una scheda principale Modello B successiva utilizza un numero di parte diverso (A16B-3200-0421 e correlati).Le due non sono intercambiabili .
Confirmare sempre la generazione del modello prima di procurarne uno di sostituzione.
La serie 18i-A era una piattaforma CNC di fascia media capace per la sua generazione.e è stato utilizzato su una vasta gamma di macchine utensili prodotte negli anni '90 e '2000.
Molte di queste macchine sono ancora oggi in produzione attiva.
La variante 180i-A aggiunge la funzionalità Open CNC, un ambiente PC basato su Windows in esecuzione insieme al kernel CNC sullo stesso hardware.Questo ha permesso ai costruttori di macchine di sviluppare interfacce operative personalizzate e applicazioni di gestione dei dati.
L'hardware principale del PCB è lo stesso; la differenza risiede nel software e nell'hardware PC aggiuntivo installato nel rack di controllo.
Sia la 18i-A che la 180i-A si basano sulla scheda principale A16B-3200-0325.
La sostituzione ripristina l'hardware di controllo allo stato operativo, con le schede plug-in e il software ricaricati per completare il sistema.
L'A16B-3200-0325 è solo la scheda principale. Nessuna delle schede plug-in ¢ scheda CPU, modulo FSSB, scheda grafica, memoria FROM / SRAM, DRAM ¢ sono incluse.
Sono componenti separati, ognuno con il proprio numero di componente.
Quando si sostituisce questa scheda principale, le schede di collegamento del sistema originale possono in genere essere trasferite nella scheda di sostituzione, a condizione che siano indenni.
Se le schede di collegamento sono state danneggiate in caso di guasto della scheda principale, devono essere acquistate separatamente.
Confirmare la condizione di ciascuna scheda di inserimento prima di installare la scheda principale.
D1: Il controllo autonomo 18i-A non si avvia. Tutti i LED della scheda principale sono spenti. Da dove dovrebbe iniziare la diagnosi?
Una scheda principale con tutti i LED spenti all'accensione indica che la corrente di controllo non raggiunge la scheda.
Verificare che la tensione di ingresso dell'alimentazione sia corretta e che le tensioni di uscita siano entro le specifiche.
Un pannello di alimentazione non funzionante è molto più comune di un pannello di circuito a circuito aperto principale.
D2: Il comando si accende e visualizza lo schermo di avvio FANUC ma non procede al normale funzionamento.
Lo stallo dello schermo di avvio sui sistemi 18i-A è in genere causato da un problema FROM o SRAM: il modulo FROM non può essere letto correttamente, il contenuto FROM è danneggiato o i dati (parametri) della SRAM non sono validi.Accedere al menu di avvio e controllare lo stato del modulo FROM.
Se la verifica di FROM non è riuscita, il modulo FROM richiede attenzione prima di poter riprendere il normale funzionamento.
D3: Le schede plug-in di un sistema 18i-B (modello B) possono essere utilizzate nel modello A16B-3200-0325 (modello A)?
No. Le schede plug-in del modello A e del modello B non sono intercambiabili.
Utilizzare solo schede plug-in modello A compatibili con la scheda principale A16B-3200-0325. Identificare le schede modello A dall'elenco delle parti originali della macchina o dalle etichette sulle schede attualmente installate.
D4: Dopo aver sostituito l'A16B-3200-0325, i parametri vengono trasferiti automaticamente dalle schede di collegamento?
Se il modulo SRAM è intatto e trasferito sulla nuova scheda principale, i parametri che contiene sono disponibili dopo la sostituzione.
La batteria SRAM deve essere funzionante per poter conservare i dati durante i periodi di spegnimento durante la riparazione.
Verificare sempre che i parametri siano corretti e completi dopo la sostituzione della scheda prima di riportare la macchina in produzione.
D5: La macchina esegue la variante 18i-MA. L'A16B-3200-0325 è adatta anche alle varianti 18i-TA e 180i?
Sì. L'A16B-3200-0325 è la scheda principale per la piattaforma della serie 18i-A / 180i-A attraverso le sue varianti 18i-MA, 18i-TA, 180i-MA, 180i-TA e altre all'interno della generazione Model A.
La differenza tra i sottotipi di centro di lavorazione (MA) e centro di tornitura (TA) è principalmente nella configurazione e nei parametri del software, non nell'hardware della scheda principale.
Il tabellone stesso è comune su tutta la piattaforma.
