Circuito stampato CNC
>
|
| Luogo di origine | Giappone |
| Marca | FANUC |
| Certificazione | CE ROHS |
| Numero di modello | A16B-3200-0362 |

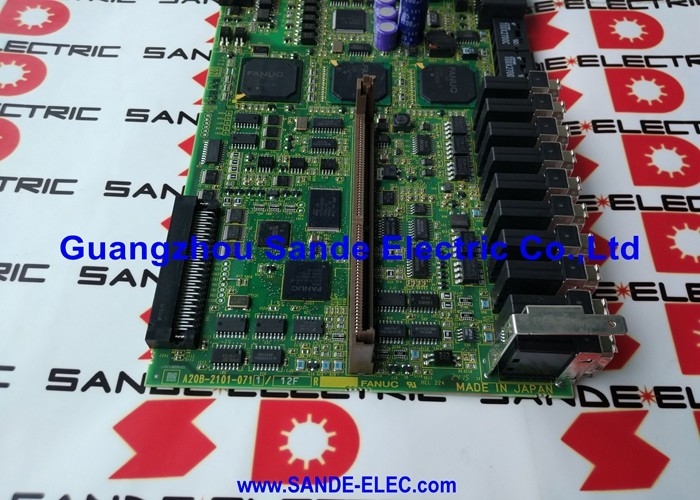

Numero della parte:A16B-3200-0362
Produttore:FANUC Corporation (Giappone)
Tipo di prodotto:La scheda di circuito stampato della CPU principale
Serie di schede:A16B-3200
Distanza di controllo:FS0I FANUC Serie 0i-A
Processore:I486DX2 / SAS2
Applicazione:Controllo delle macchine utensili a CNC Centri di lavorazione
The A16B-3200-0362 is the main CPU printed circuit board for FANUC's Series 0i-A CNC controller — the opening generation of FANUC's i-series control platform that brought digital servo technology and open-network architecture to a broad range of production machine tools.
Questa scheda è l'unità centrale di elaborazione del controller 0i-A. Ogni funzione eseguita dal CNC è la lettura dei programmi delle parti, l'interpolazione dell'asse di calcolo, la gestione della logica della macchina PMC,comunicare con servo drive, guidando il display dell'operatore è coordinato dal processore e dai circuiti associati su questa scheda.
L'0i-A ha segnato un passo significativo nell'evoluzione del controllo di FANUC.
It was the first 0-series generation to use the FSSB (Fiber-optic Servo Serial Bus) optical interface for servo drive communication — replacing the PWM cable interface of the earlier 0-C and its predecessors with high-speed serial optical links.
Questo cambiamento ha migliorato sostanzialmente l'immunità al rumore e ha permesso di posizionare il controller più lontano dall'armadio di trasmissione senza degrado del segnale.
L'A16B-3200-0362 è la scheda principale che implementa questa architettura FSSB nella piattaforma 0i-A.
La potenza del processore per la generazione 0i-A è fornita dall'I486DX2 in combinazione con l'architettura del co-processore SAS2 (Serial Axis System 2) di FANUC.
L'I486DX2 Intel's double-clock 486 derivato fornisce l'elaborazione di controllo principale, l'esecuzione del software CNC, l'esecuzione della scala PMC e le funzioni di interfaccia dell'operatore.
L'architettura SAS2 estende la capacità di elaborazione dell'asse, gestendo i calcoli di servo loop ad alta frequenza richiesti dal controllo dell'asse in tempo reale.
| Parametro | Valore |
|---|---|
| Numero della parte | A16B-3200-0362 |
| Produttore | FANUC Corporation |
| Tipo di prodotto | PCB della CPU principale |
| Serie di schede | A16B-3200 |
| Intervallo del controller | Serie 0i-A (FS0I) |
| Processore | I486DX2 / SAS2 |
| Interfaccia servo | FSSB (servobus seriale in fibra ottica) |
| Applicazione | Macchine utensili CNC M/T/G serie |
| Moduli di memoria | FROM, SRAM (innescato) |
| Origine | Giappone |
| Temperatura di funzionamento | 0 55°C |
| Temperatura di conservazione | -20 60°C |
| Post-installazione | Requisito di ricarica completa del parametro e del programma |
| Statuto | Interrotto dal fabbricante |
Nella serie 0i-A, la scheda principale è il nucleo a cui si collegano tutti gli altri hardware del controller.Moduli di memoria plug-in: FROM (Flash ROM per il software di sistema) e SRAM (RAM alimentata da batteria per parametri e programmi).
L'interfaccia servo FSSB collega la scheda principale ai moduli servoamplificatori attraverso cavi a fibra ottica.
Le schede di interfaccia dell'operatore, le schede di I/O e le schede di funzione opzionali comunicano tutte attraverso le connessioni backplane dell'unità di controllo 0i-A.
Quando l'A16B-3200-0362 fallisce, l'intera funzione CNC cessa.
La modalità di guasto è in genere pulita
Questa firma di guasto pulita semplifica l'isolamento dei guasti: una volta confermate le schede ausiliarie e le sorgenti di alimentazione, la scheda principale è il candidato rimanente.
L'0i-A è stato ampiamente utilizzato in centri di lavorazione (0i-MA), centri di tornitura (0i-TA) e macchine di rettifica.
L'A16B-3200-0362 è disponibile in tutte queste varianti, con la configurazione CNC specifica e il programma PMC che determinano il tipo di macchina.
La sostituzione dell'A16B-3200-0362 richiede un'attenta preparazione.e le variabili macro personalizzate sono memorizzate nel modulo SRAM, non sulla scheda principale. Prima della sostituzione, il modulo SRAM dalla scheda originale deve essere trasferito sulla scheda di sostituzione ove possibile.
Se il modulo SRAM viene trasferito con successo, il controller può ripristinare il normale funzionamento dopo la sostituzione,con un'alarma di batteria (dallo stato di memoria di riserva della batteria dopo la chiusura) che richiede solo un avviso di ricevimento.
Se il trasferimento della SRAM non è possibile, è necessario un ricarico completo dal backup della macchina con tutti i parametri CNC, la scala PMC, i dati di compensazione dell'errore di passo e i programmi memorizzati .
Il modulo FROM contiene il software del sistema CNC che deve corrispondere alla versione corretta del software per la configurazione della macchina.
Trasferire il modulo FROM dalla scheda originale garantisce la continuità della versione del software.verificare la sequenza di avvio del sistema, verificare la prontezza di tutti gli assi e dei mandrini, quindi eseguire una prova a ciclo secco prima di tornare alla produzione.
D1: Il controller 0i-A visualizza un allarme hardware all'avvio e non completerà la sequenza di avvio. Le tensioni dell'alimentazione sono state verificate.
Un allarme hardware di avvio con tensioni di alimentazione confermate indica la scheda principale come il principale sospettato.Controllare il codice di allarme sullo schermo di avvio del controller 0i-A allarmi di avvio sono numerati, e il codice specifico indica quale controllo hardware è fallito.
Se il codice indica il sottosistema CPU o memoria, il sistema A16B-3200-0362 deve essere sostituito.
Verificare inoltre che il sedile del modulo FROM e SRAM un modulo di memoria parzialmente seduto produce allarmi hardware di avvio senza che la scheda principale sia in errore.
D2: Il modulo SRAM del vecchio A16B-3200-0362 viene trasferito sulla scheda di sostituzione. La batteria di riserva della memoria è morta. Perderanno i parametri?
Se la batteria era morta prima dello scambio, la SRAM ha già perso i suoi dati. La perdita di dati è avvenuta quando la batteria si è esaurita, non durante lo scambio della scheda.Una volta che la batteria è esaurita e la SRAM perde potenza, tutti i dati memorizzati (parametri, programmi, spostamenti degli strumenti) vengono cancellati.
E' necessario un ricarico completo dal backup.
Se la batteria ha recentemente fallito e i dati della SRAM sono ancora intatti, trasferire rapidamente il modulo SRAM. Se si mantiene l'alimentazione, i dati SRAM vengono conservati per un breve periodo senza batteria.
Q3: Dopo aver installato il supplemento A16B-3200-0362 e aver ricaricato tutti i parametri, i servo drive generano allarmi di comunicazione FSSB. I cavi servo sono indenni. Cosa è necessario verificare?
FSSB alarms after a board replacement with confirmed-good cables suggest a servo parameter mismatch — the FSSB axis address parameters must match the physical order of drives connected on the fiber-optic bus.
Verificare i parametri di configurazione del FSSB, in particolare le assegnazioni dell'ID dell'asse, in base alla documentazione del costruttore della macchina.
Un parametro di identificazione dell'asse di servo mancante o errato provoca il fallimento del collegamento FSSB anche con connessioni ottiche fisicamente intatte.
D4: L'A16B-3200-0362 è la stessa scheda utilizzata nei controller di generazione 0i-B, 0i-C o 0i-D?
Ogni generazione della serie 0i utilizza una serie di schede principali diversa.
Le generazioni 0i-B e successive utilizzano diversi numeri di scheda con processori e architetture differenti.
Queste tavole non sono intercambiabili tra generazioni.
Verificare sempre l'esatta generazione del controller (0i-A, 0i-B, ecc.) prima di ordinare una scheda principale di sostituzione.
D5: La produzione dell'A16B-3200-0362 è interrotta. Quali sono le opzioni realistiche per mantenere in funzione una macchina controllata da 0i-A?
Ci sono tre percorsi disponibili.le schede riparate o rinnovate da fornitori di servizi specializzati FANUC ️ la scheda è riparabile e le unità rinnovate con garanzia sono disponibili sul mercato dei prodotti di riparo.
In secondo luogo, le unità in eccesso provenienti da macchine dismesse dovrebbero essere sottoposte a prova di carico prima dell'installazione.
In terzo luogo, l'aggiornamento del controller in alcuni casi, l'aggiornamento da 0i-A a un controller 0i-F di generazione attuale è economicamente sostenibile per macchine con una lunga durata di vita rimanente,specialmente se molteplici schede 0i-A non funzionano.
La terza opzione richiede una completa ricommissione dei parametri del servo e del mandrino.
