Circuito stampato CNC
>
|
| Luogo di origine | Giappone |
| Marca | FANUC |
| Certificazione | CE ROHS |
| Numero di modello | A16B-3200-0429 |
Numero della parte:A16B-3200-0429
Produttore:FANUC Corporation (Giappone)
Tipo di prodotto:PCB della CPU principale indipendente
Serie di schede:A16B-3200
Descrizione:i-B Controllo autonomo CPU principale PCB PCB CPU principale (#18i/180i Modello B)

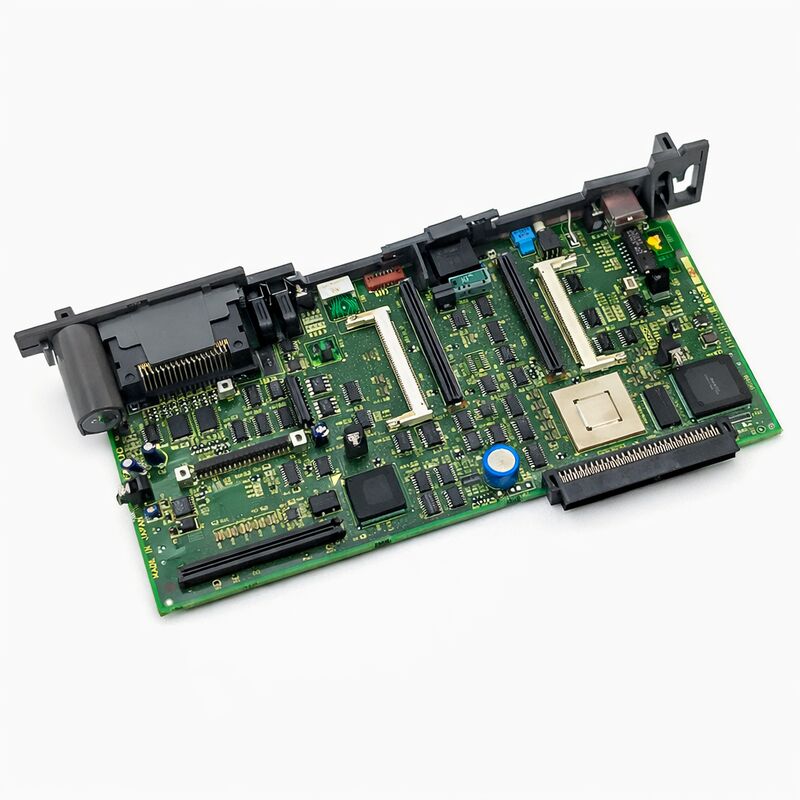

L'A16B-3200-0429 è il PCB principale della CPU per i controller CNC Serie 18i e 180i Modello B di FANUC.È la scheda al centro del controller i-B la singola PCB che porta il processore principale, il controller FSSB (Fiber-optic Servo Serial Bus) per la comunicazione servo drive e il processore grafico per il display dell'operatore, tutti integrati su una scheda con plug-in FROM, SRAM,con una lunghezza massima di 20 mm o più.
Le piattaforme 18i-B e 180i-B erano tra le piattaforme CNC ad alte prestazioni più diffuse della loro generazione.
Il 18i-B serviva centri di lavorazione e centri di tornitura che richiedevano una maggiore capacità di asse e un'elaborazione più veloce rispetto al 21i offerto,mentre il 180i-B ha esteso la stessa architettura in centri di lavorazione di grande formato e applicazioni multi-spindle.
Entrambe le piattaforme dipendevano da questa scheda principale della CPU per ogni funzione di controllo: interpolazione del programma, esecuzione della scala PMC, generazione di comandi servo, controllo del mandrino,e la gestione dell'interfaccia dell'operatore sono tutte originarie qui.
La designazione "standalone" distingue questa scheda dalla versione montata su LCD della stessa generazione.separato dall'unità di visualizzazione.
Un cavo collega la scheda autonoma all'assemblaggio del display. Questa separazione fornisce flessibilità di manutenzione: la scheda CPU e l'unità di visualizzazione possono essere mantenuti indipendentemente,e lo stesso tipo di scheda CPU serve installazioni con diverse configurazioni di visualizzazione.
| Parametro | Valore |
|---|---|
| Numero della parte | A16B-3200-0429 |
| Produttore | FANUC Corporation |
| Tipo di prodotto | PCB della CPU principale indipendente |
| Serie di schede | A16B-3200 |
| Sistemi compatibili | Serie 18i-B, 18i-MB/TB, 180i-B, 180i-MB/TB |
| Architettura | Autonomo (unità separata dal display) |
| Interfaccia servo | FSSB (servobus seriale in fibra ottica) |
| Moduli di memoria | FROM, SRAM, DRAM (tipo plug-in) |
| Origine | Giappone |
| Temperatura di funzionamento | 0 55°C |
| Temperatura di conservazione | -20 70°C |
| Umidità | Non condensante, 20~80% RH |
| Statuto | Interrotto dal fabbricante |
| Post-installazione | Requisito di ricarica completa del parametro e del programma |
La serie 18i-B rappresenta la seconda generazione dei CNC della serie i di FANUC.
La generazione B ha perfezionato la piattaforma con un processore CPU più veloce, una capacità di memoria più ampia, funzioni di lavorazione ad alta velocità migliorate e una migliore nano-interpolazione per il lavoro di contorno di precisione.
Per le macchine utensili che utilizzavano il 18i-B, i miglioramenti rispetto alla generazione A erano concreti e misurabili.I tempi di ciclo su parti con contorno complesso ridotti perché il controller poteva elaborare più blocchi di programma per secondo.
L'accuratezza del contorno è migliorata perché il tasso di elaborazione più elevato ha ridotto l'errore di interpolazione sui percorsi degli utensili circolari e a spirale.
Il 18i-B è diventato il controller di scelta per i centri di lavorazione di fascia alta nell'automotive, aerospaziale,e nei settori dei stampi a stampo in cui tali differenze di prestazione hanno avuto un impatto diretto sulla qualità delle parti e sul tasso di produzione.
L'A16B-3200-0429 è quello che ha fornito queste prestazioni. Tutto il lavoro computazionale del 18i-B gli algoritmi di controllo servo, la logica PMC, l'interpolazione funziona su questa scheda.Quando la scheda funziona correttamente, niente di tutto questo e' visibile.
La macchina funziona, le parti sono precise e la produzione continua.
L'A16B-3200-0429 include il controller FSSB che gestisce la comunicazione servo tra il CNC e i moduli servoamplificatore.FSSB (Fiber-optic Servo Serial Bus) trasmette i comandi di posizione e riceve il feedback dell'encoder su una fibra ottica, un metodo di comunicazione immuno al rumore che ha sostituito le interfacce PWM analogiche delle precedenti generazioni di FANUC CNC.
L'integrazione del controller FSSB nella scheda principale della CPU significa che la comunicazione servo e l'interpolazione CNC sono strettamente accoppiate sulla stessa scheda.Il ciclo di aggiornamento servo è sincronizzato direttamente con il ciclo di lavorazione CNC.
Questa stretta integrazione è parte di ciò che dà al 18i-B le sue caratteristiche di prestazioni servo.
Quando l'A16B-3200-0429 non funziona, gli allarmi di comunicazione FSSB spesso appaiono su tutti gli assi contemporaneamente perché il controller FSSB per tutti i servoamplificatori collegati risiede su questa singola scheda.
Questo modello, in cui tutti gli assi perdono la comunicazione FSSB in una sola volta piuttosto che un asse alla volta,è uno degli indicatori che il guasto è nella scheda principale della CPU piuttosto che in un singolo servo amplificatore o cavo a fibra.
La sostituzione dell'A16B-3200-0429 richiede una completa procedura di ripristino dei dati.ma ogni parametro specifico della macchina nella SRAM è vuoto.
I parametri da ripristinare coprono tutti gli aspetti della configurazione della macchina: limiti di movimento dell'asse, impostazioni di guadagno del servo, parametri del mandrino, timer PMC e valori predefiniti del contatore,tabelle di compensazione degli errori di passo, registri offset degli strumenti e il programma completo di scale PMC.
Senza questi dati, il controllore rifiuta di avviare o opera in modo non corrispondente alla macchina che controlla.
È quindi essenziale un backup completo del sistema prima della sostituzione della scheda.
Per le macchine senza un backup corrente, tentare la sostituzione della scheda prima di crearne una è un rischio significativo.è un processo lungo e soggetto a errori che richiede in genere il supporto tecnico di FANUC.
Q1: Tutti gli assi servo mostrano simultaneamente gli allarmi di comunicazione FSSB. I cavi a fibra e gli amplificatori servo sono stati controllati e sono indenni.
Gli allarmi FSSB simultanei su tutti gli assi con cavi e amplificatori confermati corretti implicano fortemente il controller FSSB sulla scheda principale della CPU.Tutti i canali FSSB dell'asse condividono il controller FSSB sulla A16B-3200-0429.
Un guasto in questo circuito comune colpisce tutti i canali contemporaneamente.
Se l'allarme persiste, la sostituzione della scheda è l'azione appropriata.
D2: Il controller 18i-B non riesce a completare la sua sequenza di avvio e visualizza un allarme di sistema. Il codice di allarme indica un errore di lettura FROM. La scheda principale della CPU ha fallito?
Un errore di lettura FROM indica il modulo FROM la scheda di memoria flash plug-in che contiene il software operativo CNC piuttosto che necessariamente la scheda principale della CPU stessa.
Il modulo FROM è un componente separato che si inserisce in una presa del modulo A16B-3200-0429.
Se l'errore persiste con il modulo posizionato correttamente, il modulo FROM stesso potrebbe essere difettoso.
Solo se un nuovo modulo FROM non risolve l'errore si dovrebbe sospettare la scheda principale della CPU.
D3: Il costruttore di macchine richiede una versione specifica del software CNC. Un A16B-3200-0429 rinnovato è disponibile ma la sua versione FROM è sconosciuta. Come si deve gestire?
La versione FROM determina le caratteristiche del software CNC, gli intervalli di parametri e la compatibilità PMC.identificare la versione FROM sulla scheda leggendo la sua etichetta o controllando la schermata di informazioni del sistema CNC durante l'avvio.
Se la versione FROM non corrisponde alle esigenze della macchina, è necessario acquistare e installare un modulo FROM con la versione corretta.
Gli altri componenti della scheda CPU principale sono indipendenti dalla versione; solo il contenuto FROM deve corrispondere ai requisiti software della macchina.
D4: Dopo l'installazione di un A16B-3200-0429 di ricambio e il ripristino di tutti i parametri, alcuni parametri servo dell'asse producono servoallarmi durante il funzionamento.
L'allarme servo dopo il ripristino dei parametri con una nuova scheda di solito significa che alcuni valori dei parametri servo sono errati.
La causa più comune è che la versione del servo software sul FROM della nuova scheda differisce dall'originale e alcuni numeri o intervalli di parametri sono cambiati tra le versioni.
Rivedere il codice di allarme, identificare il parametro servo specifico ad esso associato e verificare il valore di tale parametro rispetto alla documentazione del costruttore della macchina o al backup della scheda originale.
La regolazione dei parametri interessati ai valori appropriati per la versione del servo software installato di solito risolve questo problema.
D5: La macchina 18i-B ha 15 anni e l'A16B-3200-0429 è stata interrotta.
L'economia dipende dal valore produttivo rimanente della macchina e dalla portata di qualsiasi altro componente che invecchia.Una sostituzione della scheda principale della CPU è mirata e conveniente se il resto del controller, PSU, I/O unit è in buone condizioni.
Un completo aggiornamento CNC sostituisce l'intero controller con un equivalente moderno, eliminando la preoccupazione per la disponibilità della scheda legacy, ma richiede investimenti in messa in servizio, rientrata dei parametri,e potenzialmente aggiornato servo amplificatore hardware.
Per una macchina meccanicamente robusta, vecchia di 15 anni, con una buona giustificazione commerciale per continuare la produzione, la sostituzione della scheda è di solito la prima scelta migliore.
L'opzione di retrofit ha più senso quando più componenti del controller stanno invecchiando simultaneamente.
